装机、参数设置，真的不难

近十年的研发积累，乐迪对飞控从全套设计到应用无死角的认知，除了持续的产品研发，乐迪还可以给到用户包括直升机，

固定翼，多旋翼，车，船等在内的各机型从基础使用、PID调参、日志查看等在内的所有功能所需要的所有使用指导。

四个3000人官方群长时间在线，论坛专业版块回答技术问题；官网常见问题，B站设置教程，多平台分享乐迪产品使用教程，解决乐迪产品使用疑问。

* F722支持PC版或者手机版Betaflight地面站进行调参或升级。

* F722如需升级，请至乐迪官网下载最新版。

* F722的最新固件不会另行通知，请关注乐迪官网固件下载版块，查看最新固件及固件说明，请根据自己的需要进行升级。

* 在您使用F722的过程中，如果遇到使用问题，可以查看本介绍导航栏上的说明书，使用教程或者常见问题。

* 在查阅了所有教程之后仍然对操作有疑问，可通过电话或者QQ的方式咨询我司技术支持。

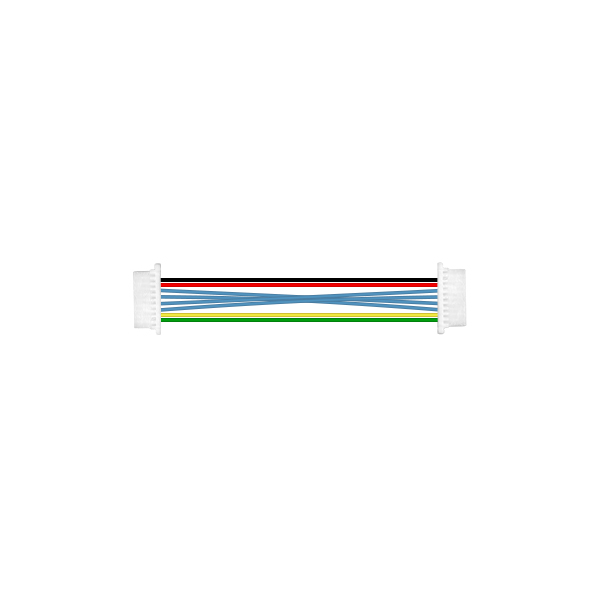

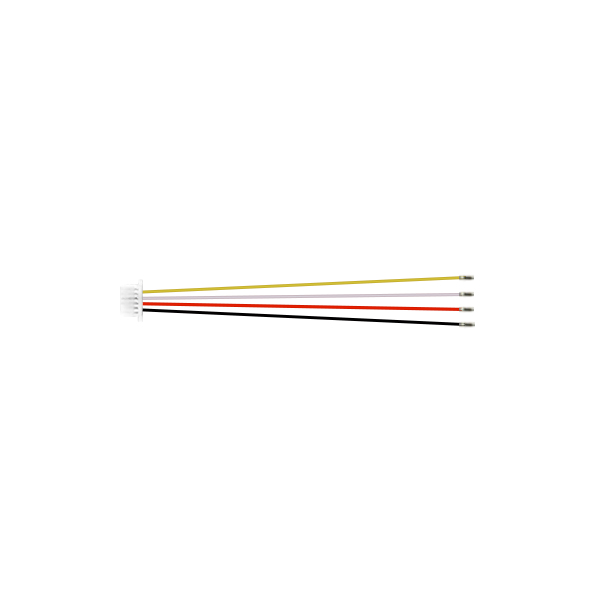

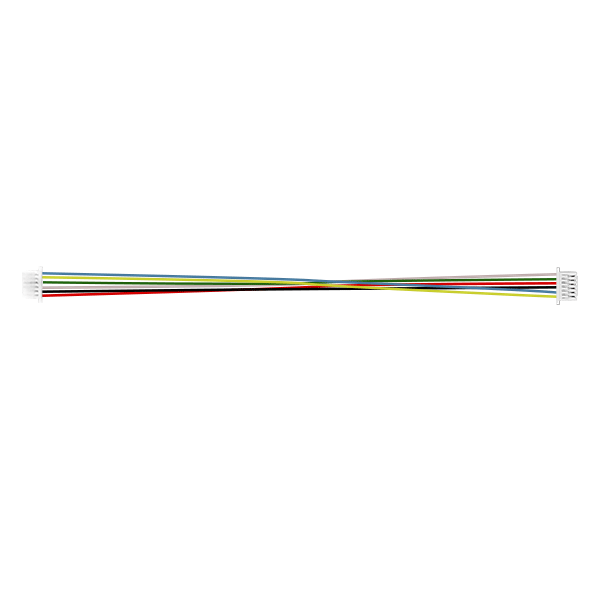

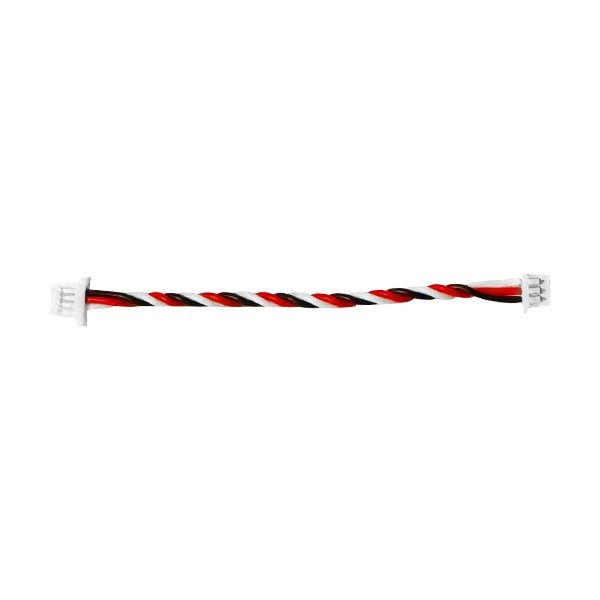

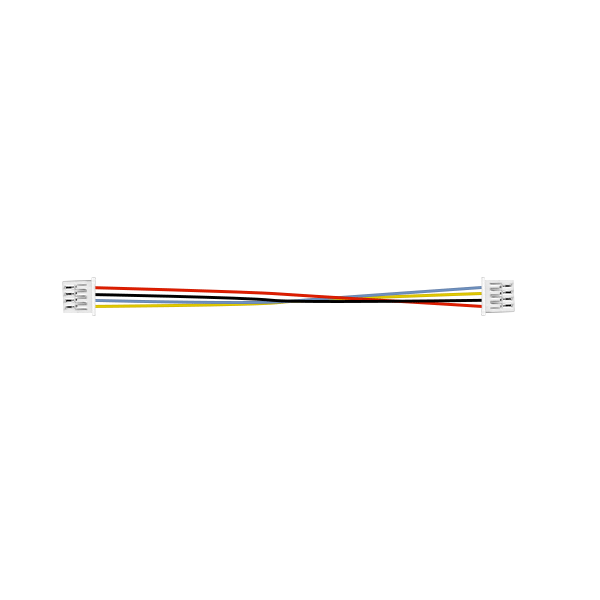

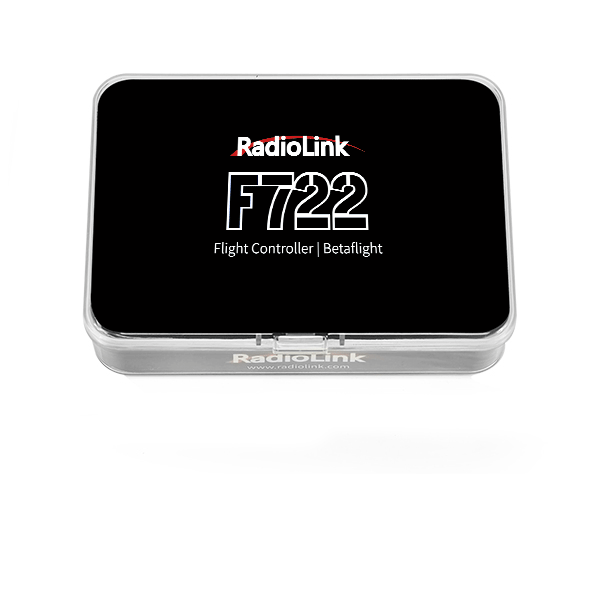

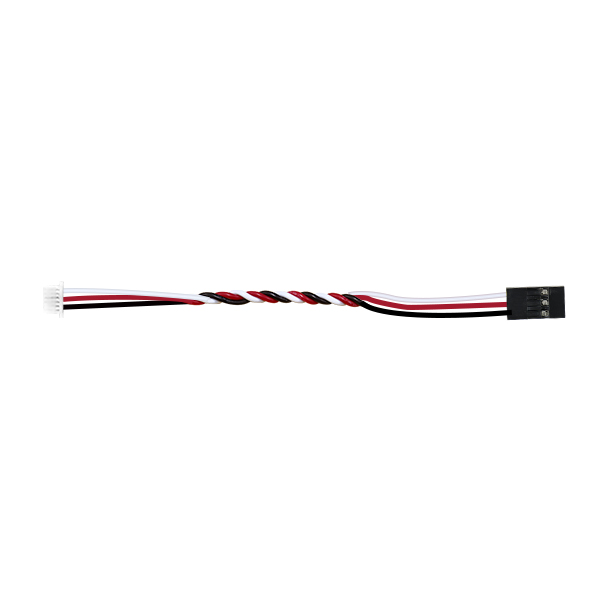

F722包装清单

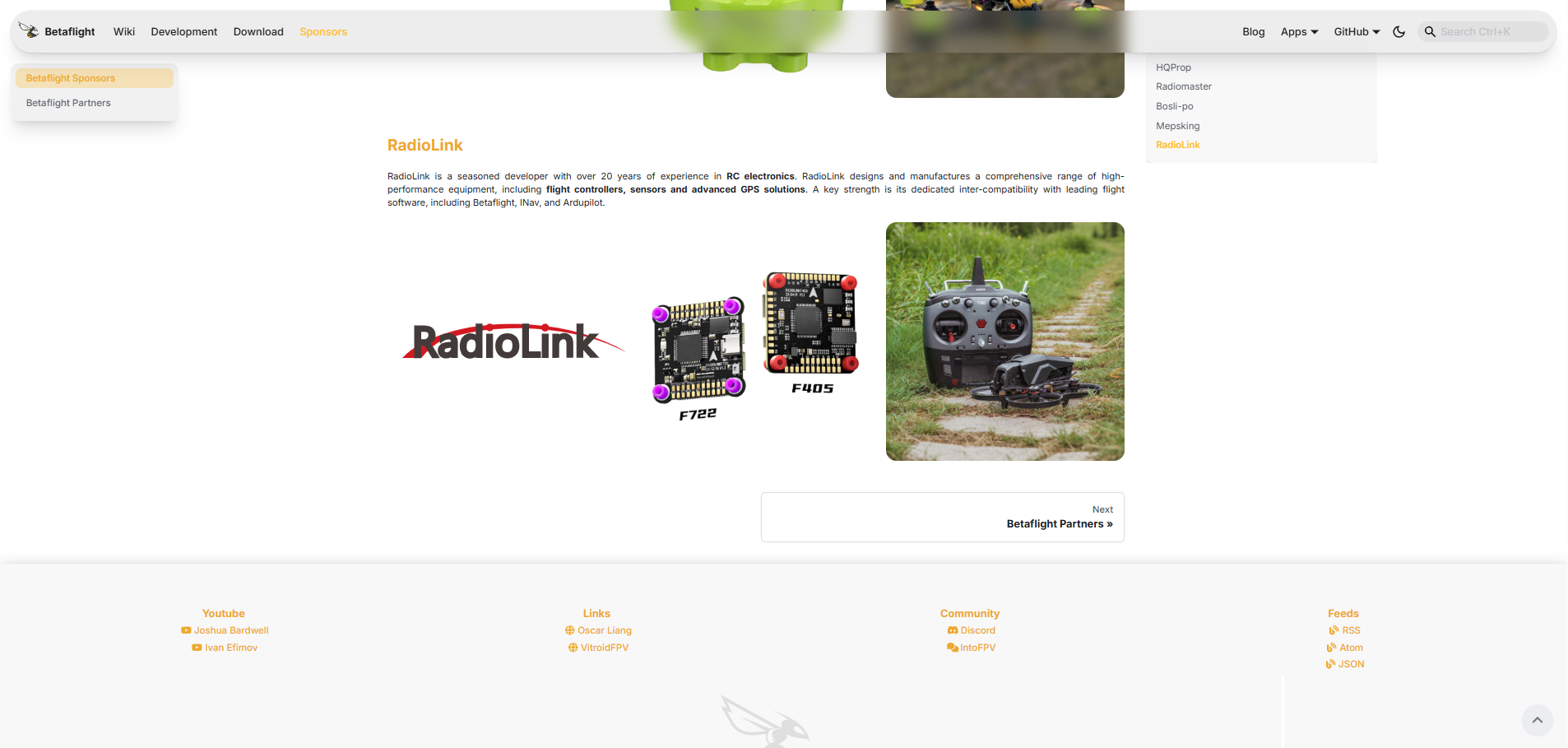

支持开源Betaflight&INAV固件

高配置

最优PCB布局走线

独有全自动化检测系统

多型号图传支持

接口丰富

高配置

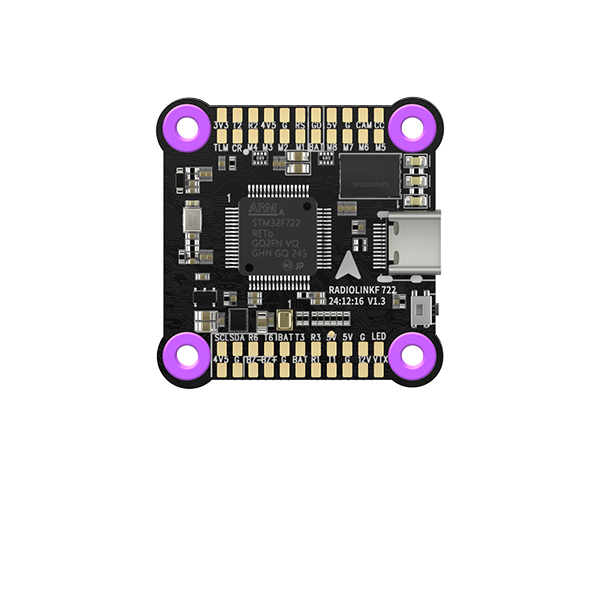

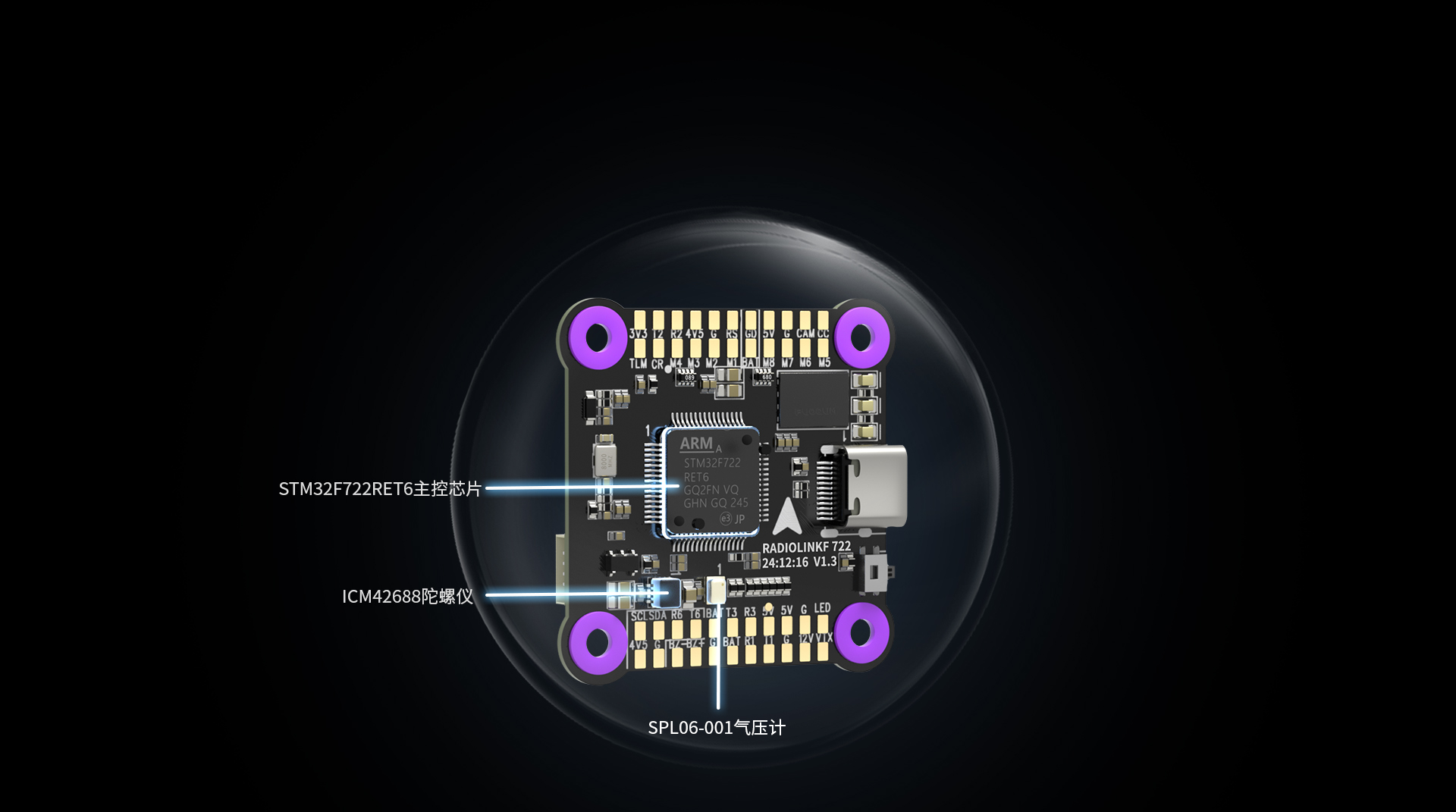

STM32F722RET6主控，ICM42688陀螺仪，SPL06-001气压计，

128MB飞行日志数据存储，MPS品牌MP2491C开关电源芯片。

支持二次开发：https://github.com/betaflight/config/blob/master/configs/RADIOLINKF722/config.h

最优PCB布局走线

10年飞控设计积累，反复优化PCB布局走线，实现大电流和低噪声完美结合，确保传感器精度。

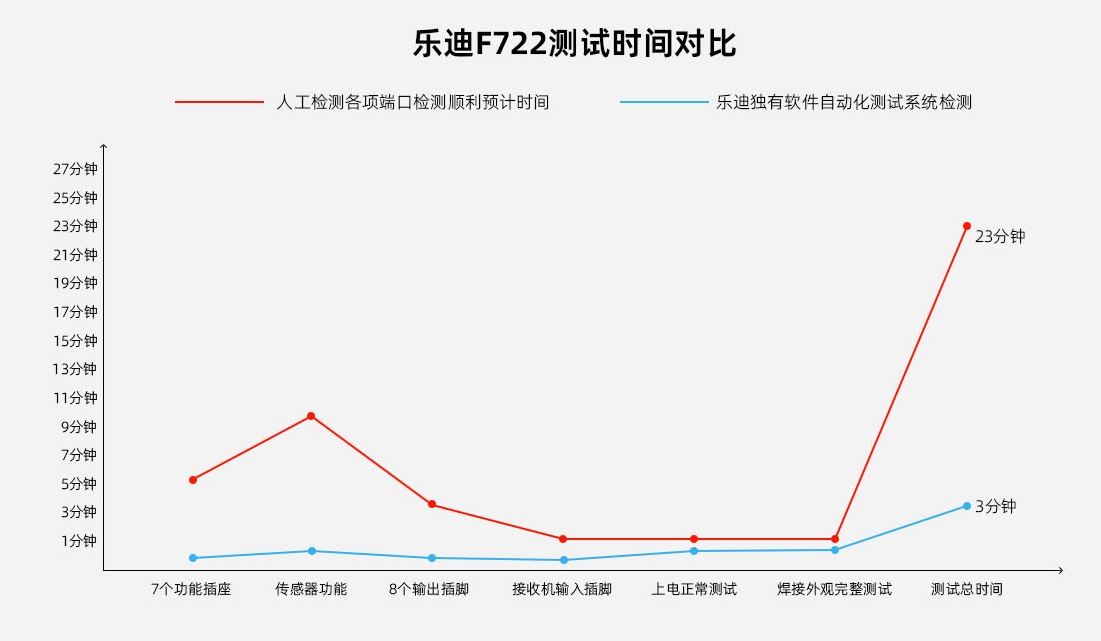

自动化测试

多款独有飞控自主研发沉淀，设计出从传感器到接口的全功能自动化测试程序。

多型号图传支持

标准大疆6pin图传接口 ,蜗牛图传接口，内置模拟图传OSD。

3.3V/4.5/5V/12V多电压供电。12V图传供电可遥控器打开关闭。

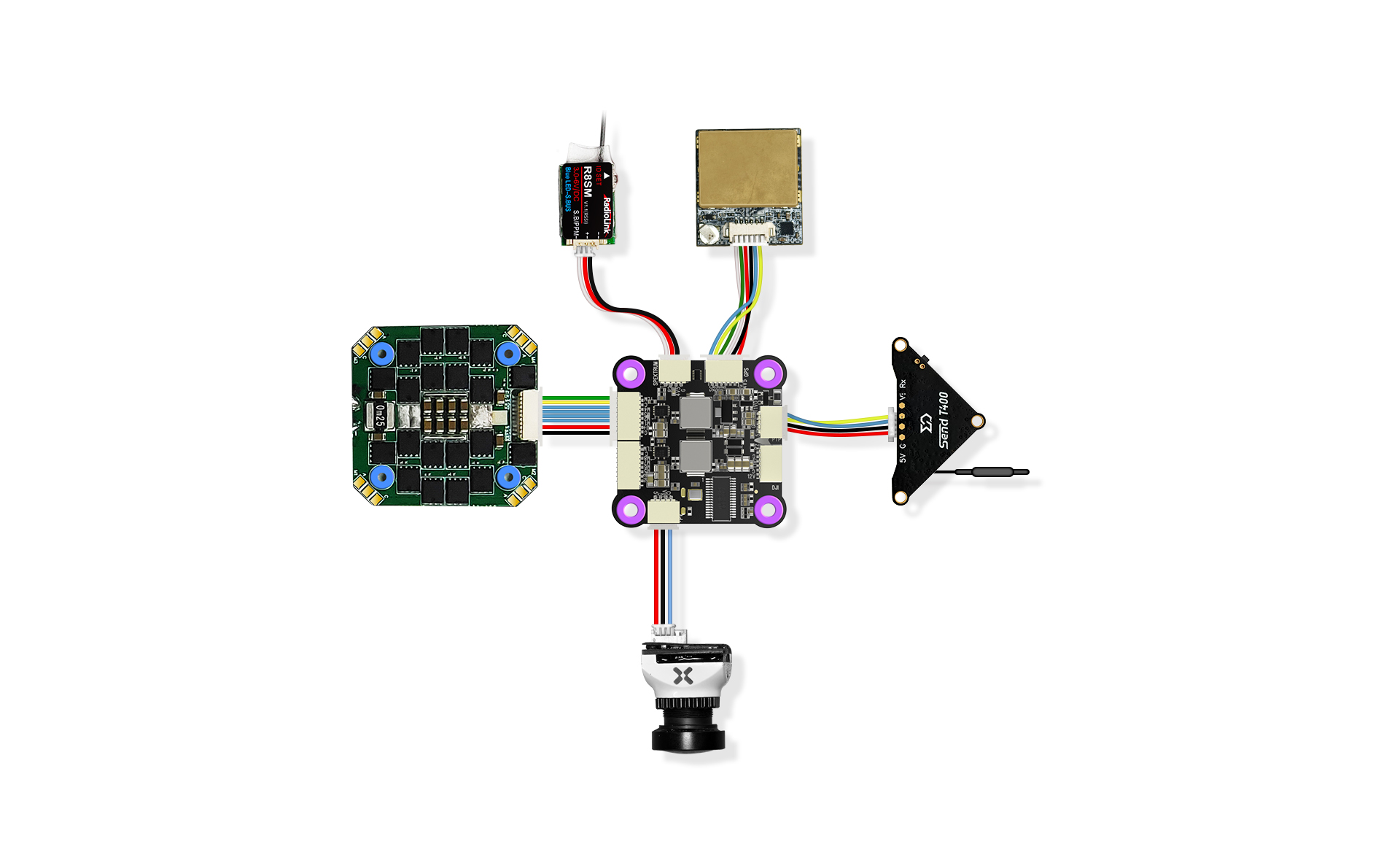

四合一电调

SBUS接收机

摄像头

F722飞控

GPS

模拟图传系统

DJI天空端高清图传

蜗牛高清图传

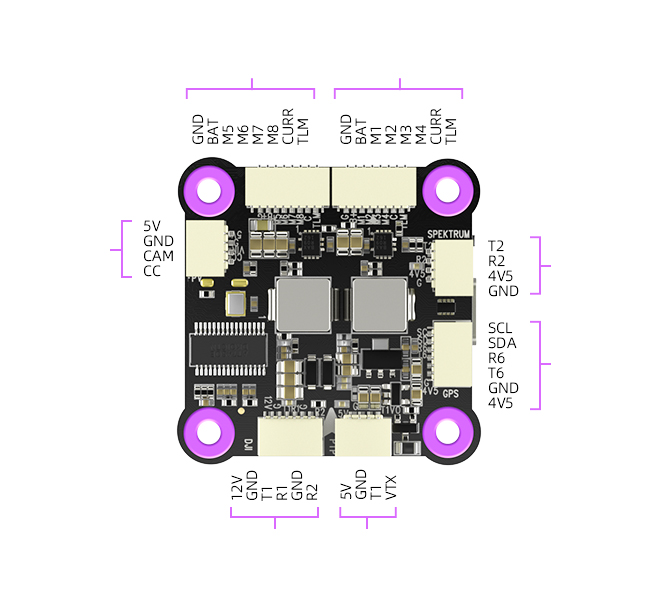

接口丰富

支持八路电机X8机型。标准插座和焊盘全部引出，方便不同需求用户使用。

1号电调口

2号电调口

接收机插座口

GPS插座口

摄像头插座口

DJI数字图传直插口

模拟图传直插口

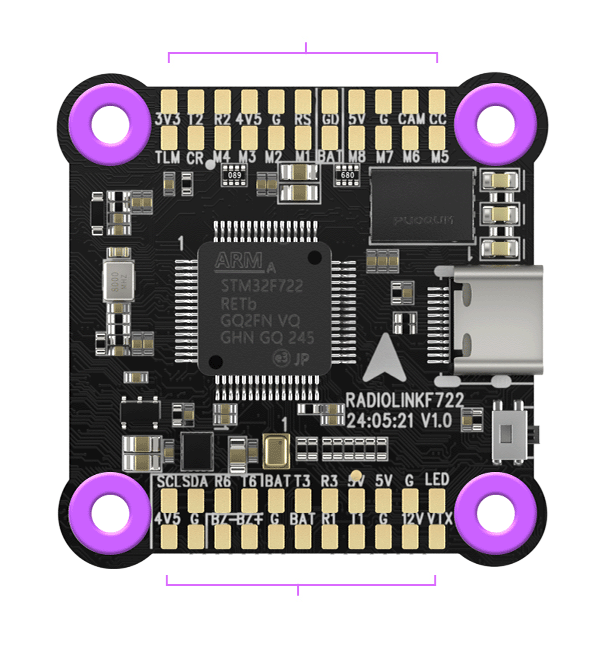

1、2号电调口；接收机；摄像头焊盘

蜂鸣器；LED灯带；GPS；DJI天空端；模拟图传焊盘

* 详细焊盘定义及连接示意图见说明书

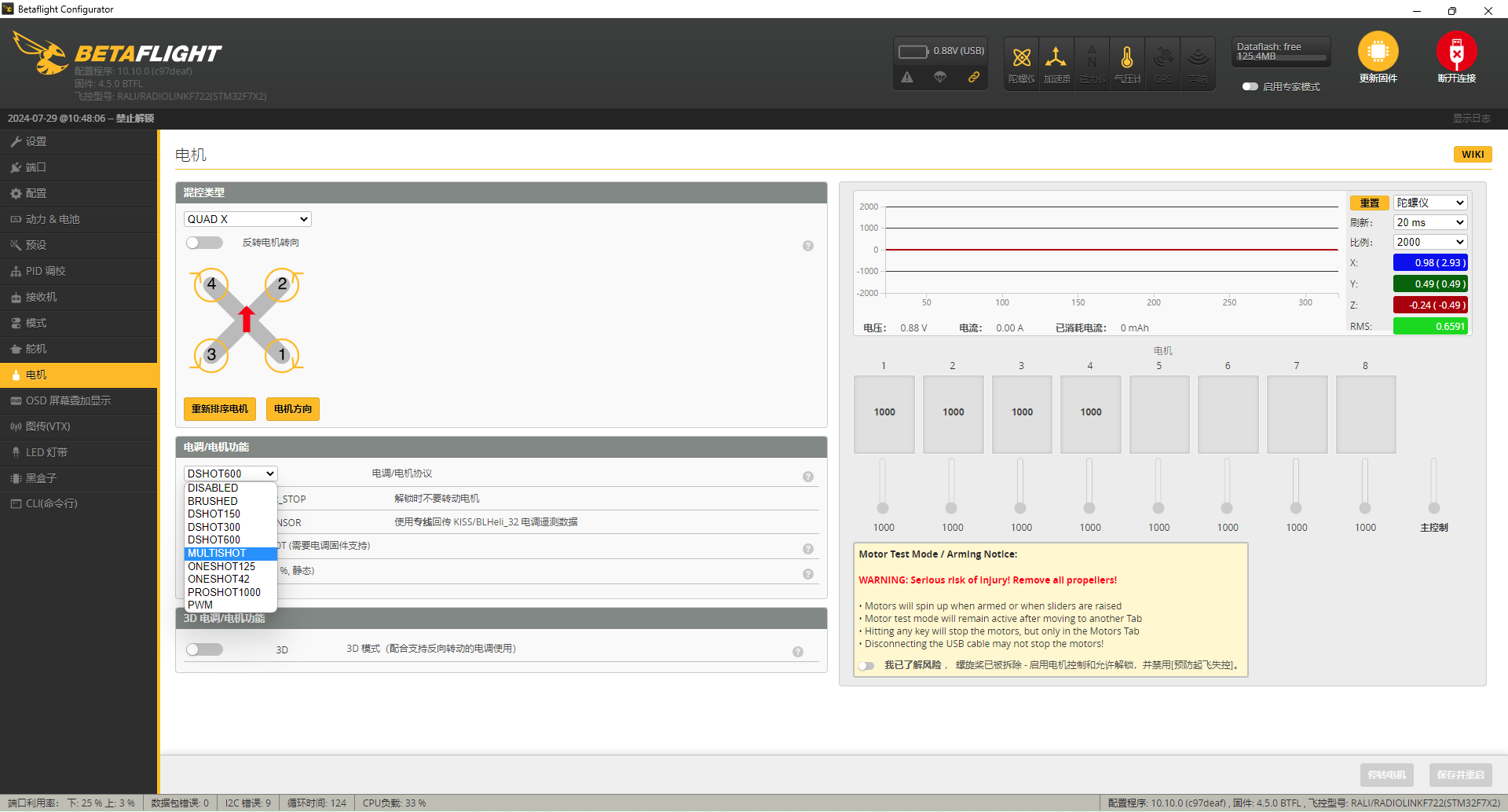

支持当下各种主流油门信号

支持电调信息回传

可完美支持双向DShot数字油门通讯，OneShot和普通PWM信号。

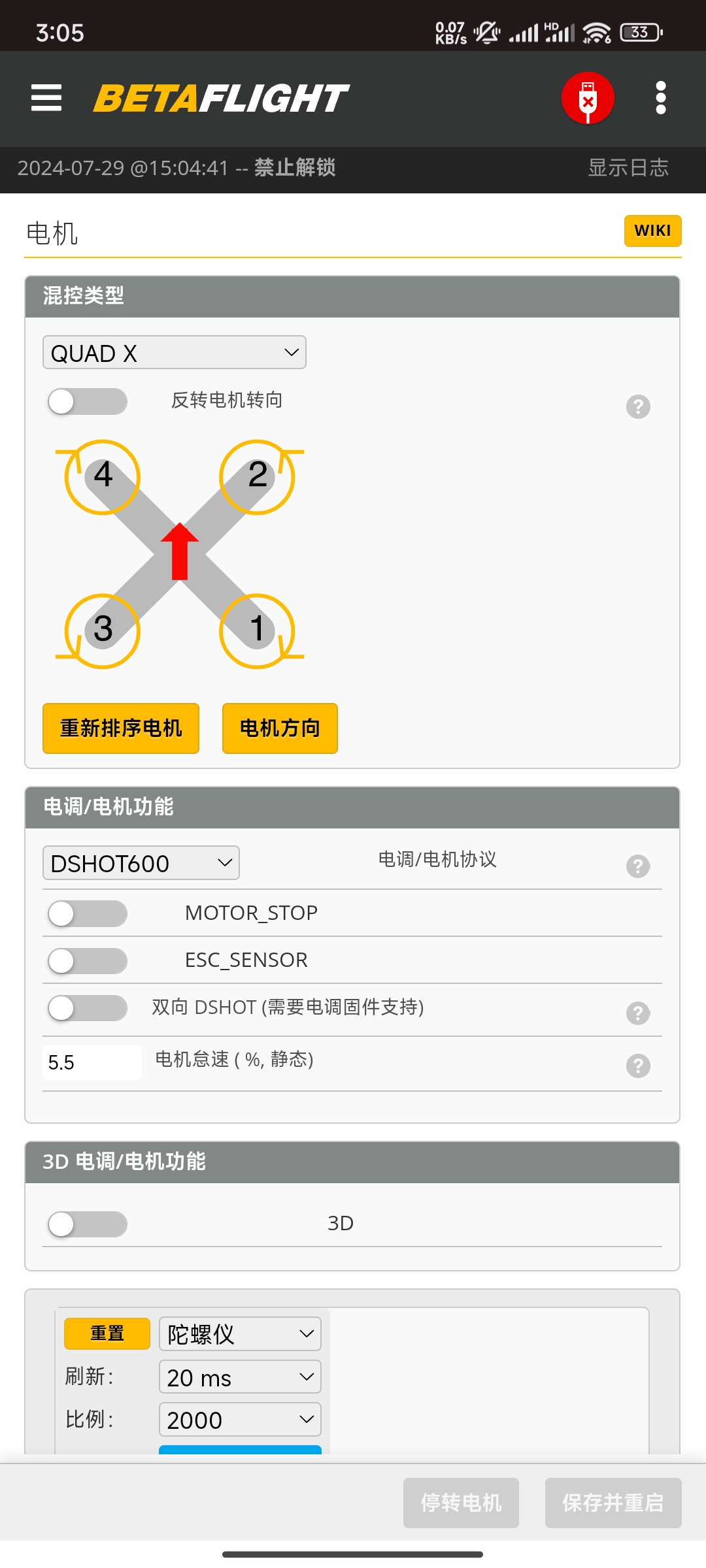

* 可通过PC版或者手机版Betaflight地面站进行设置。

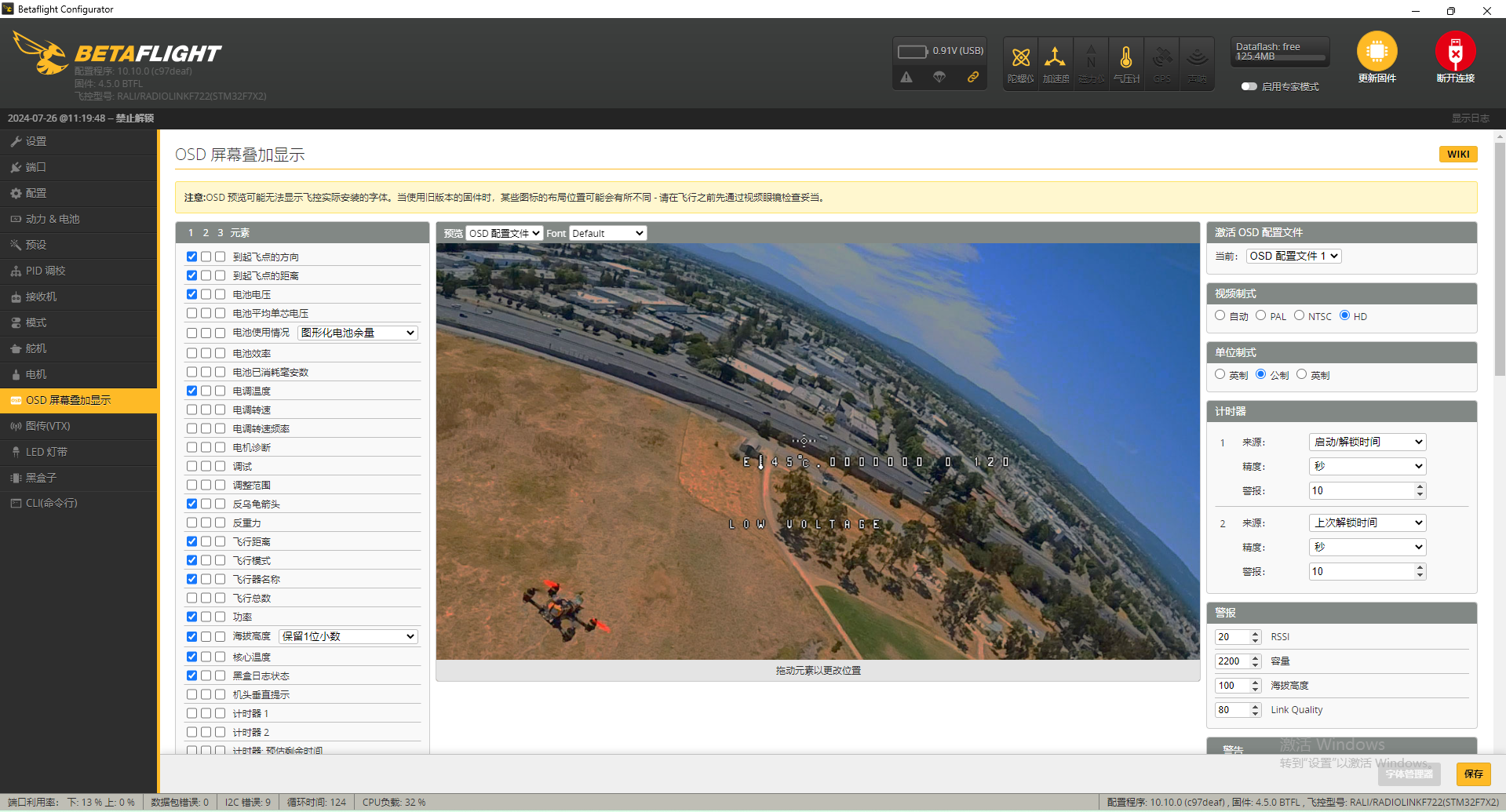

内置OSD模块，调参一步到位

F722集成OSD芯片，无需外接OSD模块即可直接在飞控调参软件以及遥控上设置各项OSD参数，实时图形化显示飞行器飞行方向和位置等OSD信息*，第一视角(FPV)飞行时飞手可随时直观的掌握飞行器的状态和坐标，获得更舒适的飞行体验。

* 可实时显示飞行模式、飞行距离、GPS星数、经纬度、电池电压、实时电流、海拔高度、家的方向、真实航线、摇杆状态、油门位置等飞行信息，丰富的参数显示，设置贴心，飞行更安心。

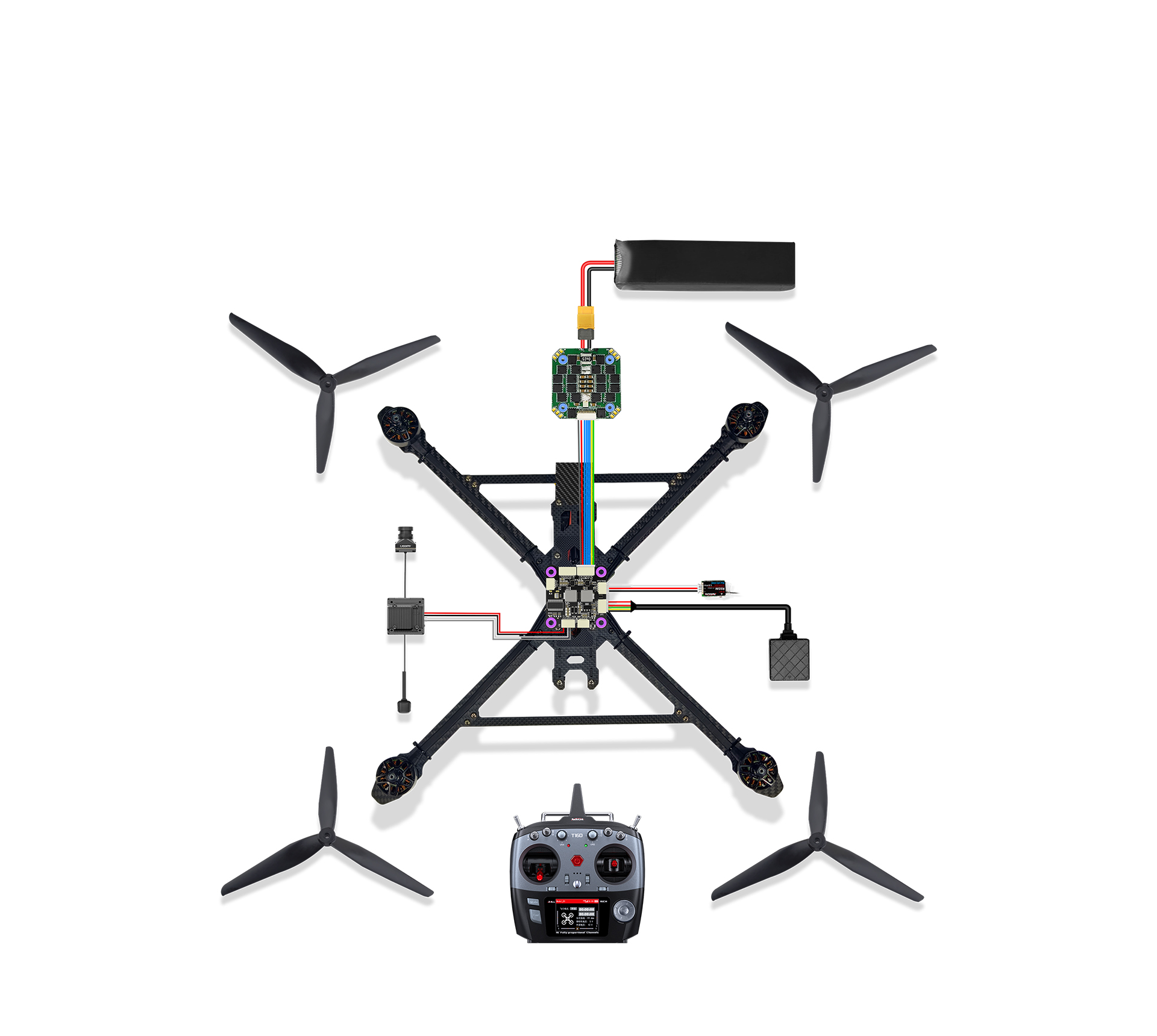

高性价比整机解决方案

乐迪全比例16通道遥控器T16D+4000米远距离接收机R16F+F722飞控+50厘米定位精度GPS TS100+DJI/蜗牛高清数字图传系统+

DJI/蜗牛高清FPV眼镜+ELRS 1W高频头，实现高速航拍穿越机等多种高性价比解决方案的超强应变能力。

高清数字

图传系统

接收机

遥控器

F722飞控

四合一电调

电机

GPS

电池

桨叶

接收机
