非常感谢您购买深圳市乐迪电子有限公司生产的RADIOLINKF722飞控，使用之前请仔细查看用户使用手册。
注意：本产品并非玩具，不适合未满14岁的人士使用，请勿让儿童接触本产品，在有儿童出现的场景操作时请务必特别小心注意；飞行时需严格遵守当地法律法规，守法，安全飞行！
在您阅读用户手册时，如遇到困难请致电我司售后（0755-88361717）及登录我司官网或社群（www.radiolink.com,乐迪官方微信公众号，乐迪官方QQ群）查看相关问题问答。
乐迪官方微信公众号 乐迪官方售后技术微信 乐迪官方QQ群
目录
·基本参数 1
·包装清单 3
·LED指示灯 4
·焊盘接线 4
·插座接线 5
·飞控与电调连接 6
·飞控连接外设概览 7
·固件刷写 11
基本参数
重量与大小
|
安装孔距
|
30.5*30.5mm
|
|
重量
|
单飞控9.5g
|
|
硬件参数
|
主处理器
|
STM32F722RET6
|
|
传感器
|
陀螺仪
|
ICM42688
|
|
气压计
|
BMP280/DPS310
|
|
黑匣子存储
|
128MB，可存储飞行日志信息
|
|
OSD芯片
|
AT7456E
|
|
接口
|
电机通道
|
M1 - M8
|
|
DJI天空端直插
|
支持
|
|
模拟图传直插
|
支持
|
|
Betaflight 摄像头调参焊盘
|
支持
|
|
电压测量缩放
|
110
|
|
串口数量
|
5组串口
|
|
电调遥测输入
|
支持
|
|
I2C
|
支持
|
|
LED焊盘
|
支持
|
|
蜂鸣器焊盘
|
支持
|
|
RSSI信号引出
|
支持
|
|
固件类型
|
Betaflight
|
|
固件名称
|
RADIOLINKF722
|
|
USB接口
|
1（Type-C）
|
|
遥控器信号
|
SBUS/CRSF
|
|
图传OSD
|
支持，内置图传OSD模块
|
|
支持的电调协议
|
PWM/双向DShot/OneShot
|
|
电源输入
|
3-6S
|
|
BEC
|
3.3V/300mA；4.5V/500mA；5V/3A；12V/3A
|
|
12V BEC开关
|
支持（USER1设置）
|
|
支持机型
|
固定翼，直升机，飞翼，包括X8机型在内的2-8轴多旋翼飞机, 及各类用户自制多旋翼等机型
|
|
工作温度
|
-30~85°C
|

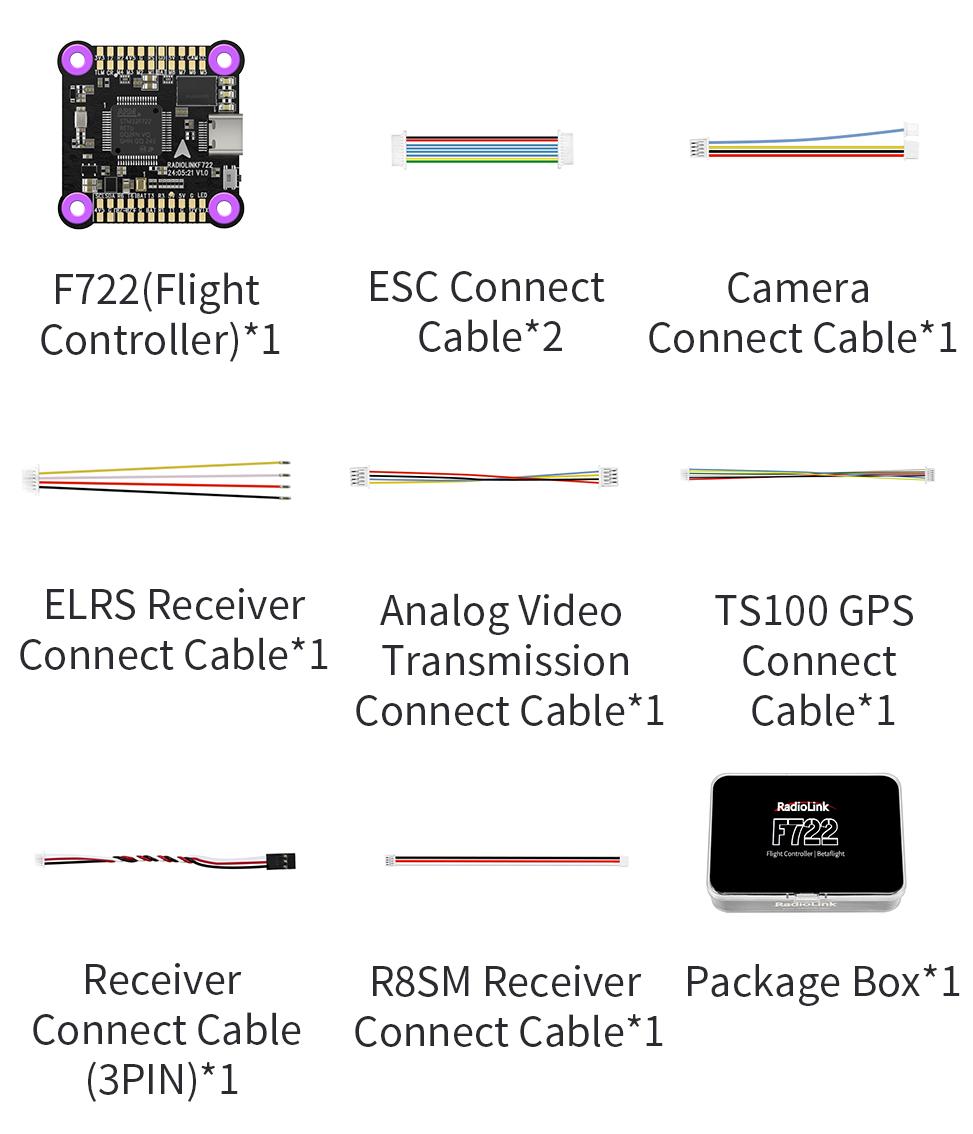

包装清单

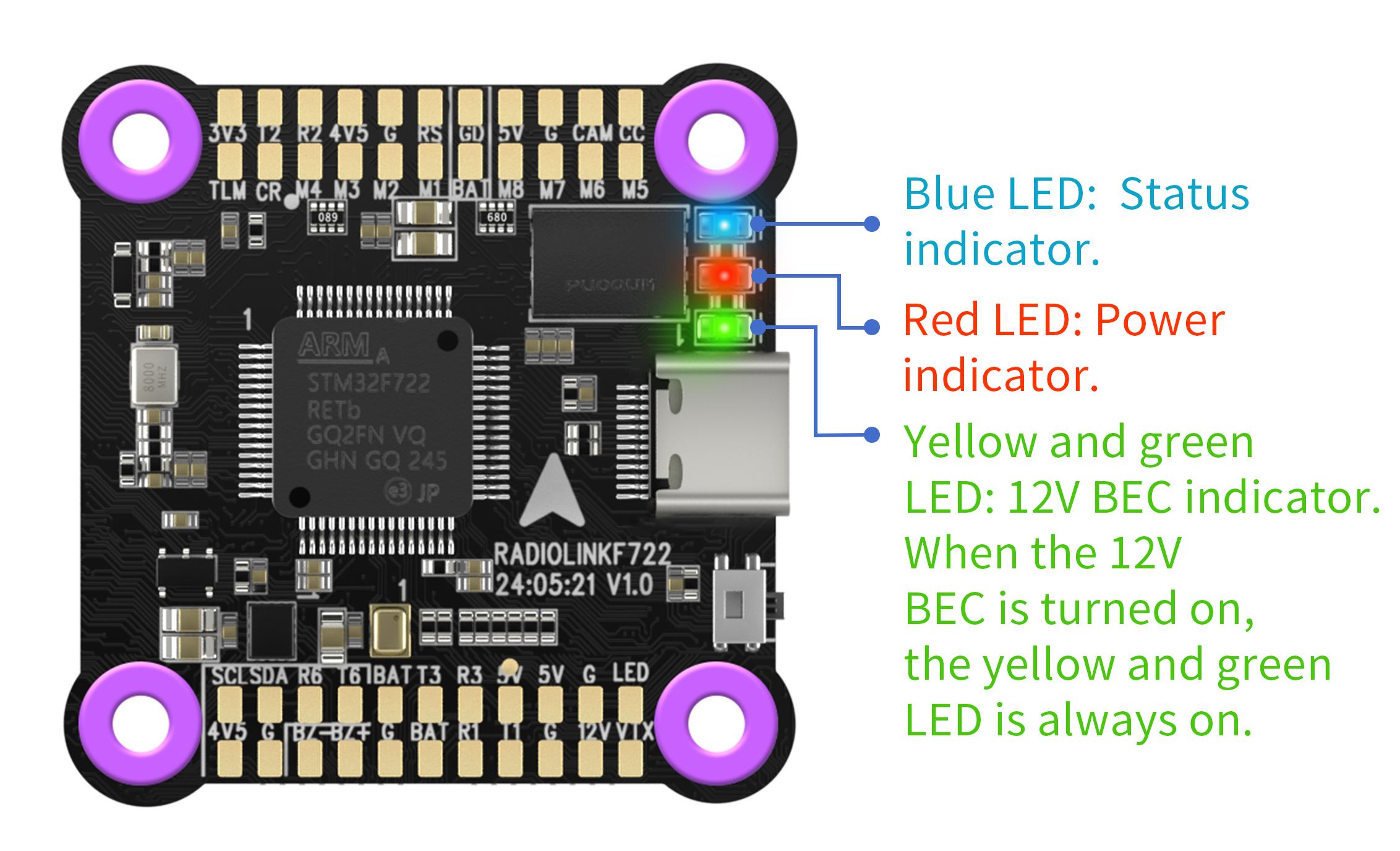

LED指示灯

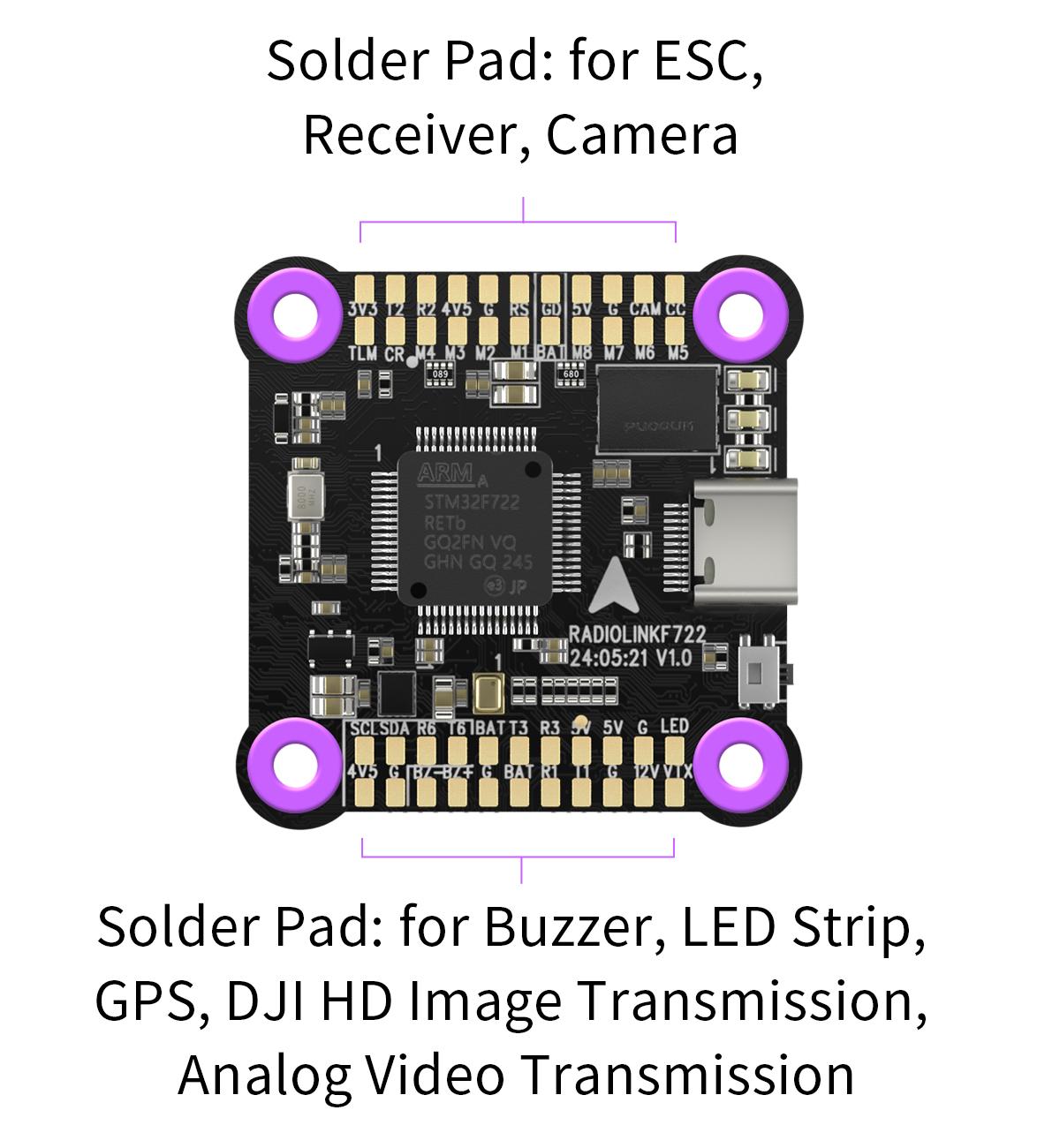

焊盘接线

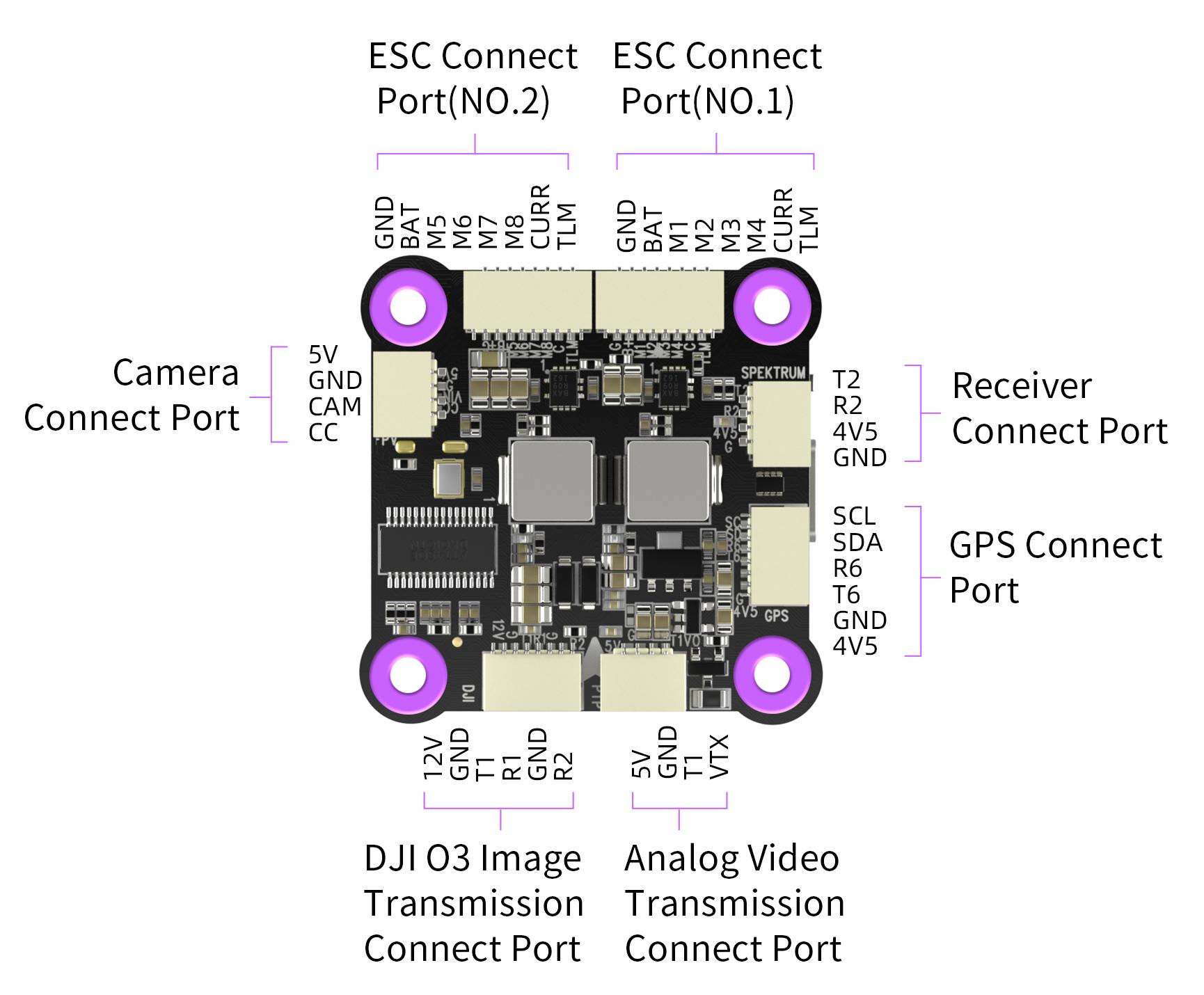

插座接线

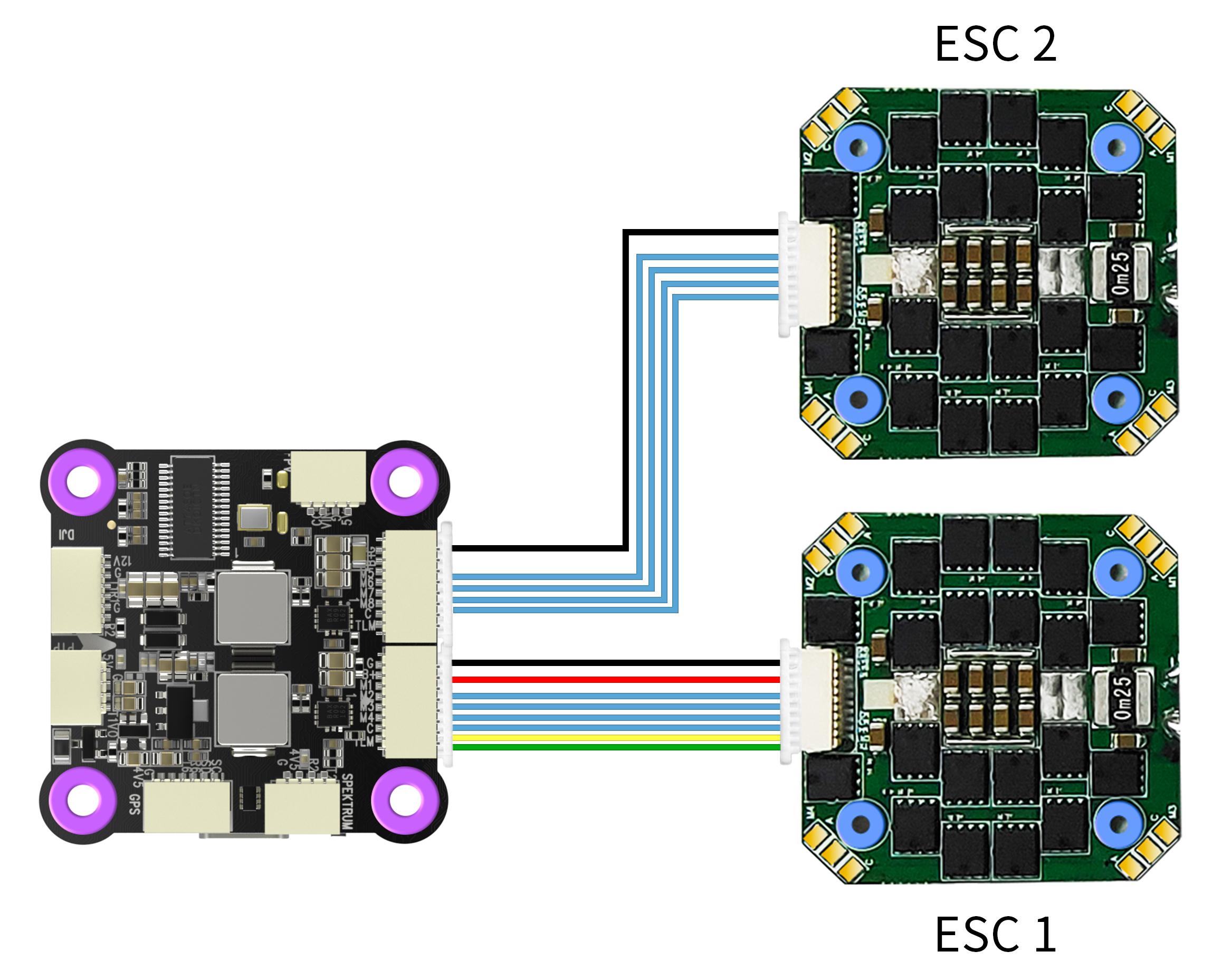

飞控与电调连接
方式一：直插方式

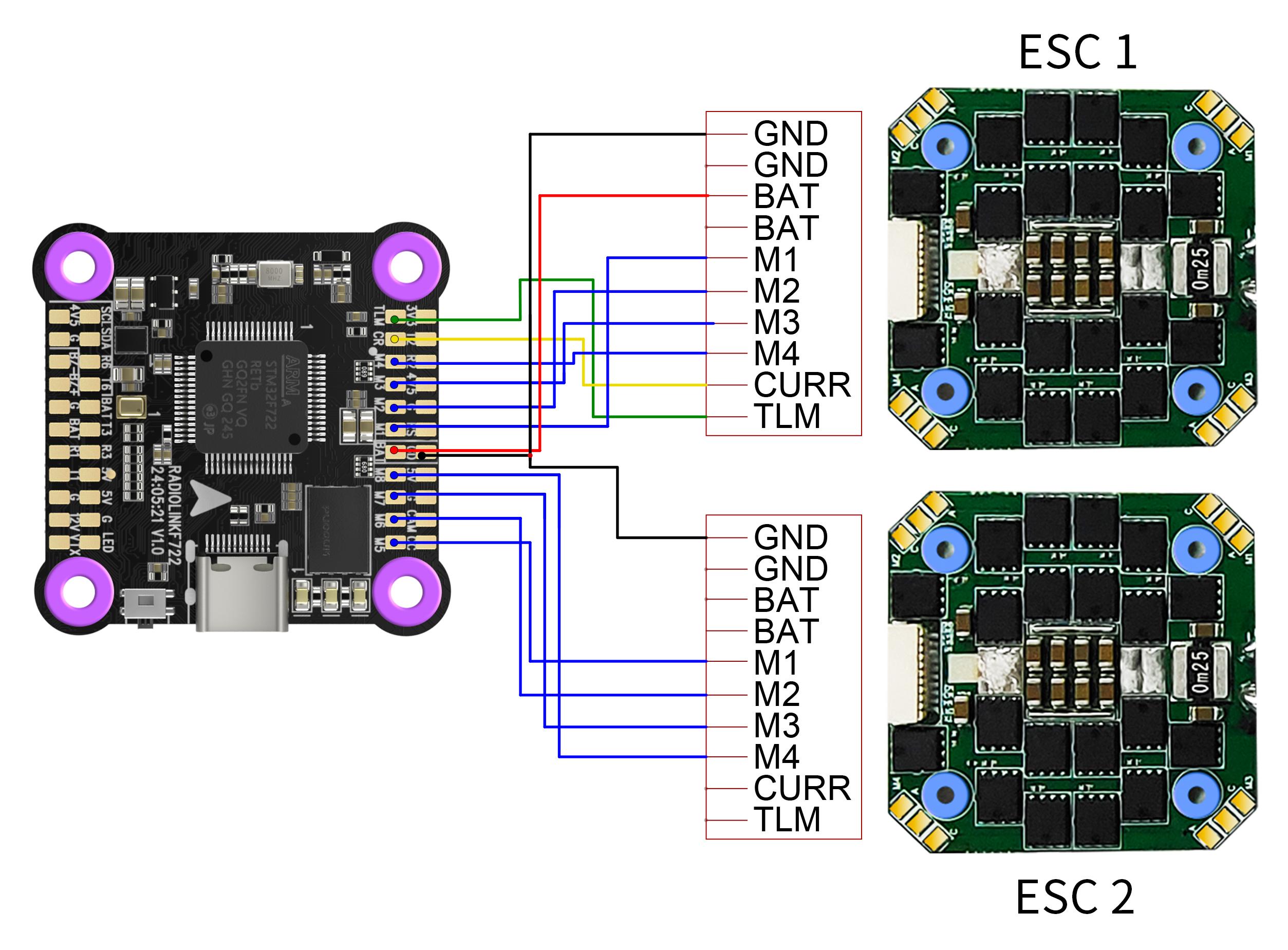

注意：使用两个电调插座时，请断开一个电调插座的BAT、CURR、TLM连接线。
方式二：焊线方式

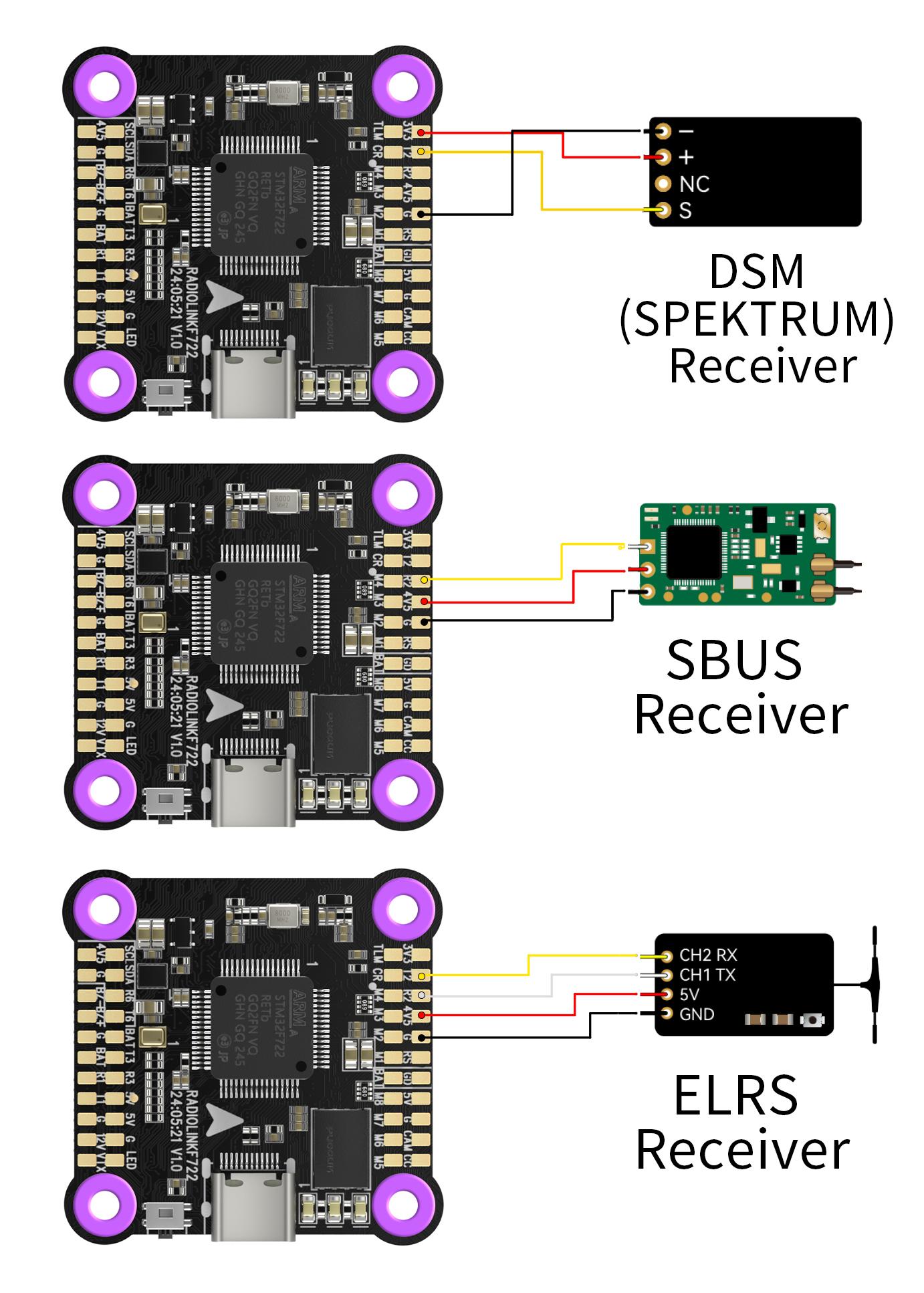

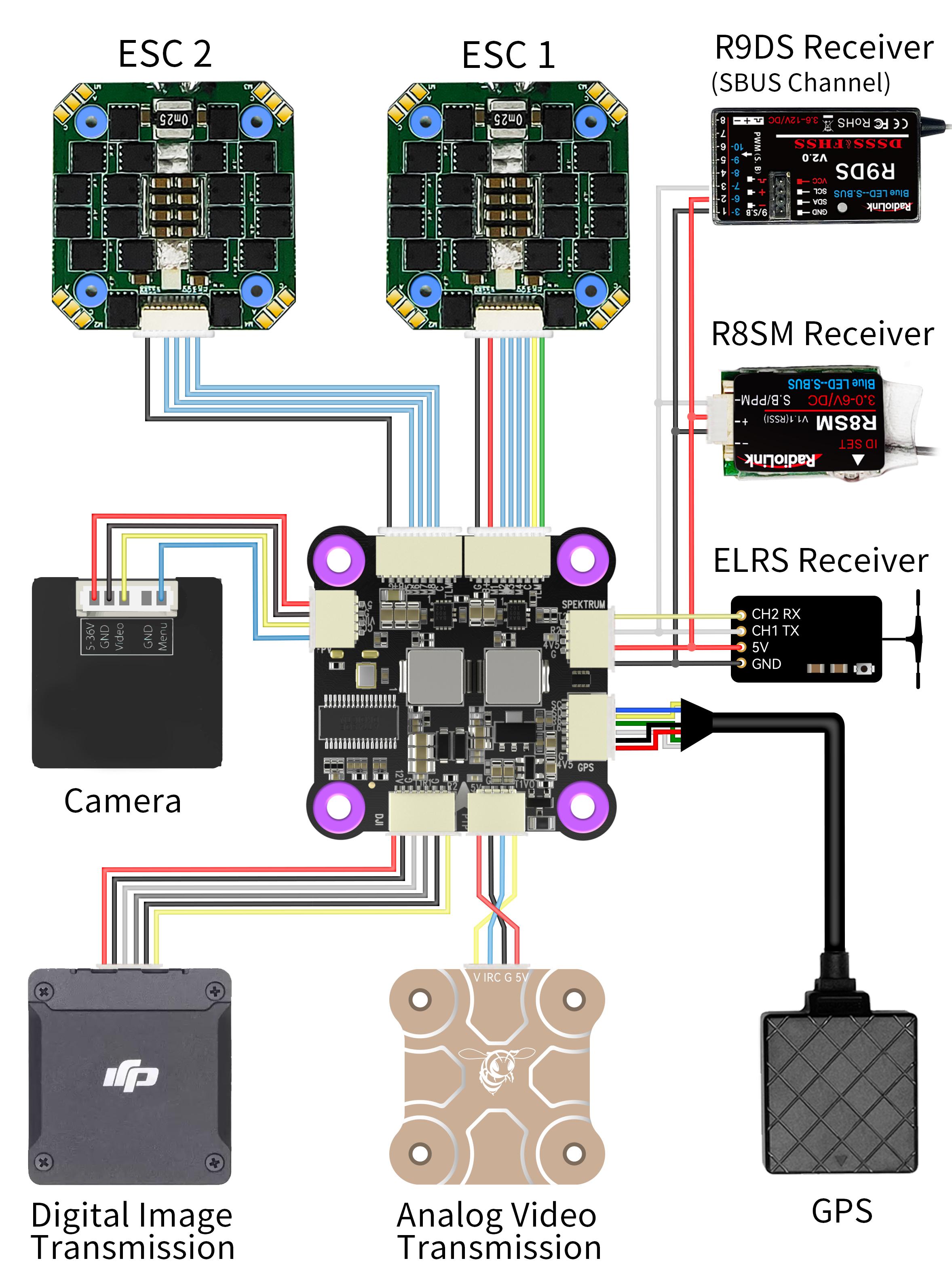

飞控连接外设概览
方式一：直插方式

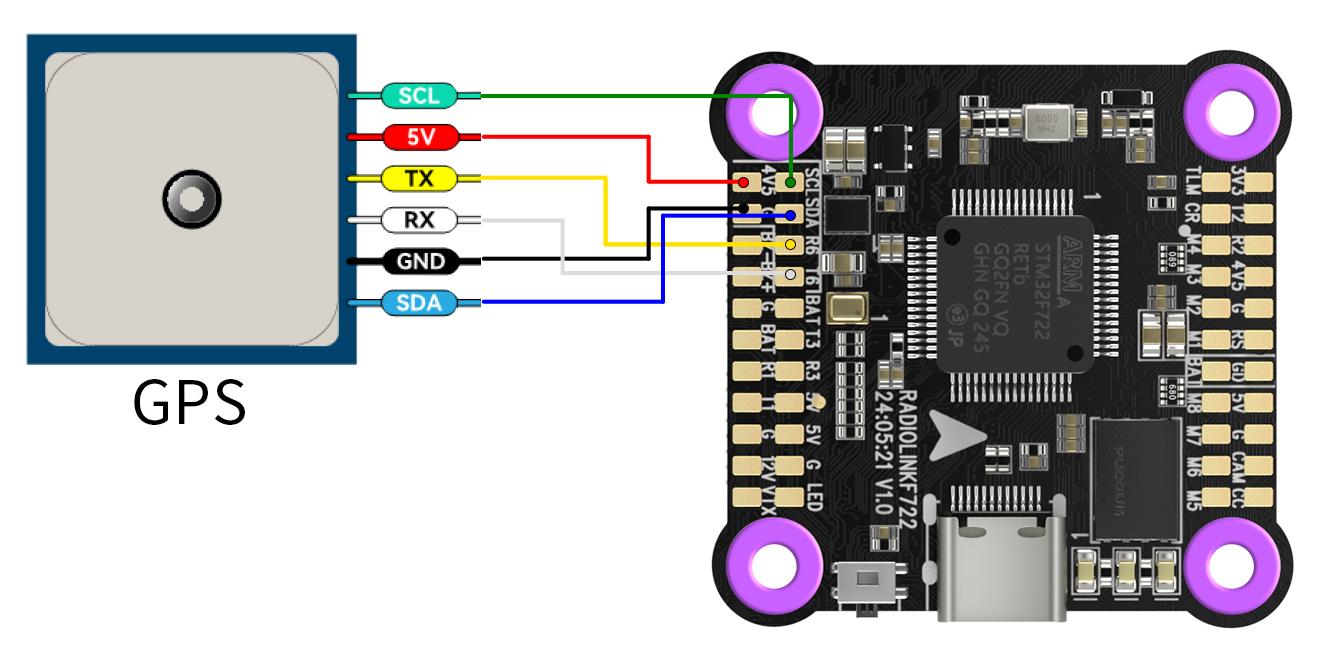

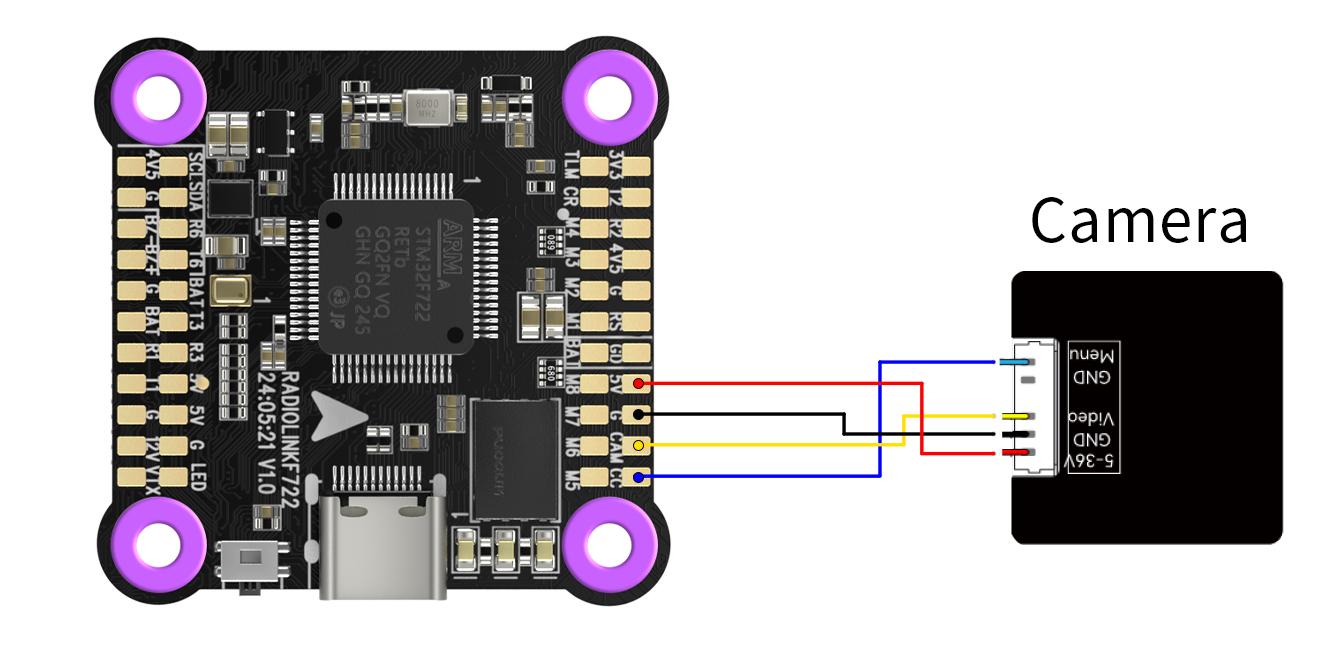

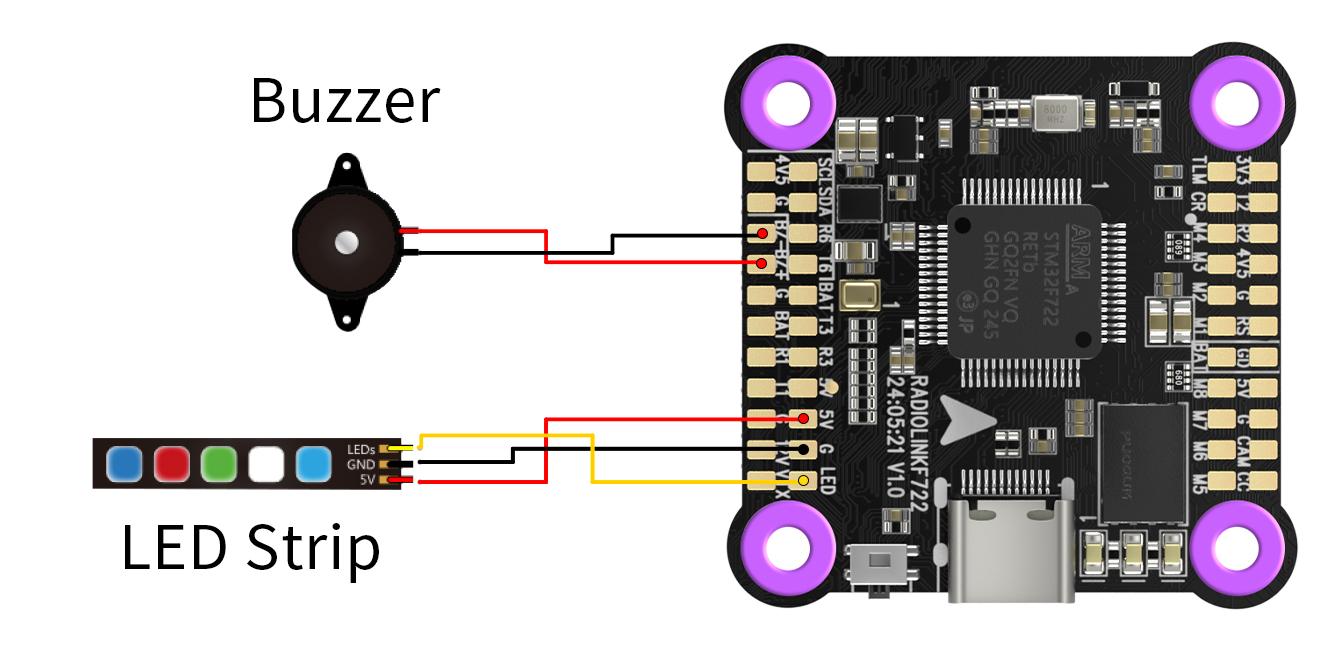

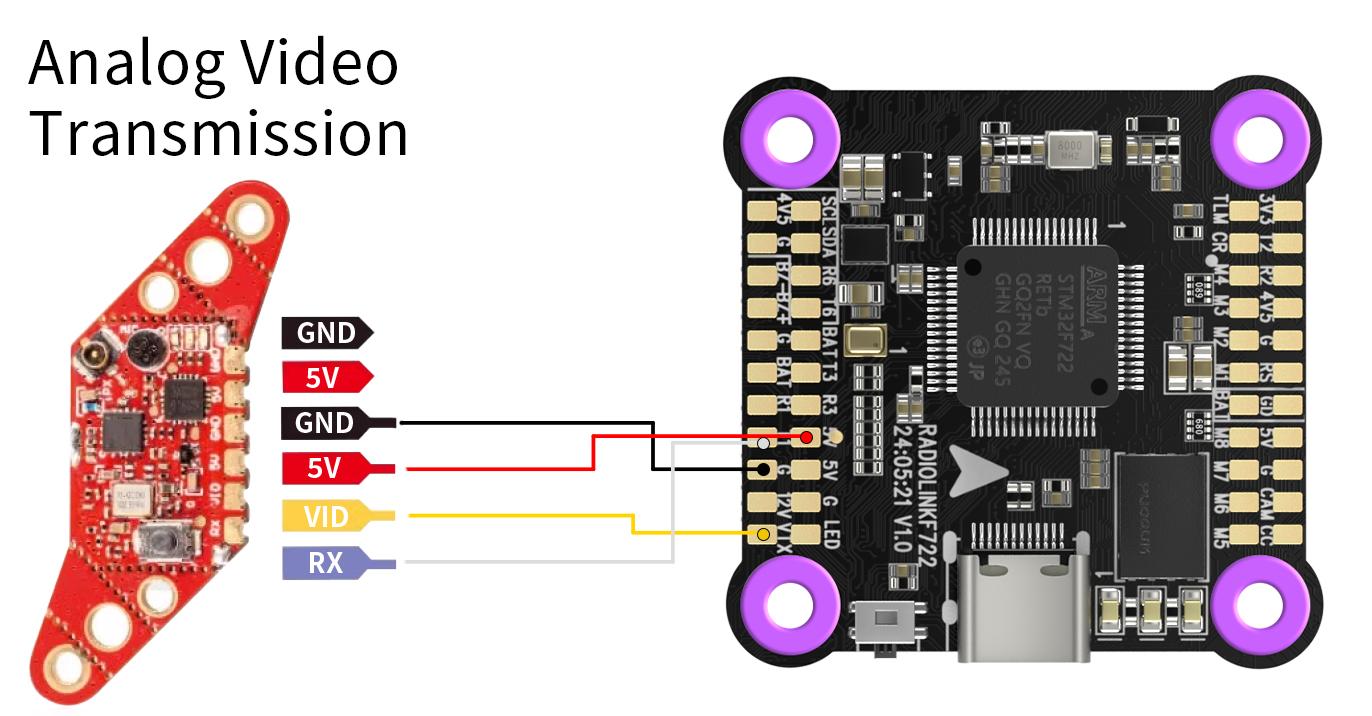

方式二：焊线方式

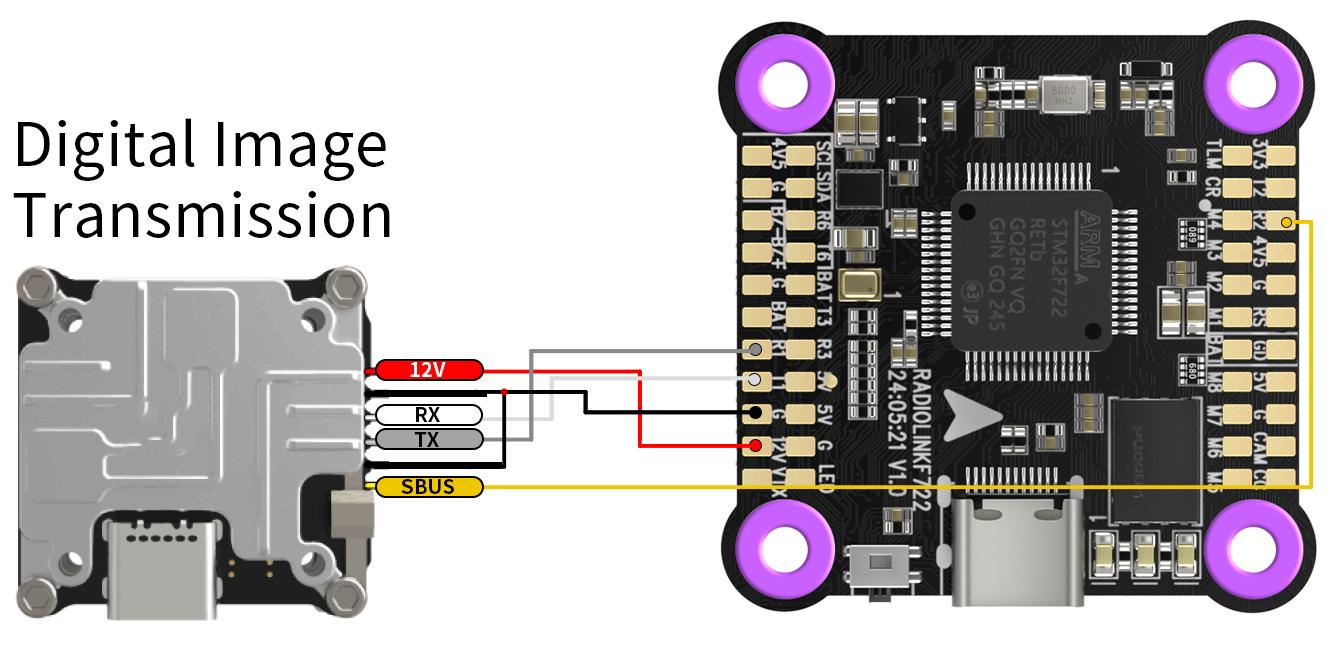

注意：使用大疆的天空端图传时，大疆天空端的SBUS引脚会占用R2引脚。若使用大疆天空端的SBUS信号遥控，请断开R2、T2焊盘或接收机插座上的设备；若使用R2、T2焊盘或接收机插座连接其他接收机，请断开大疆天空端SBUS连接线。
固件刷写

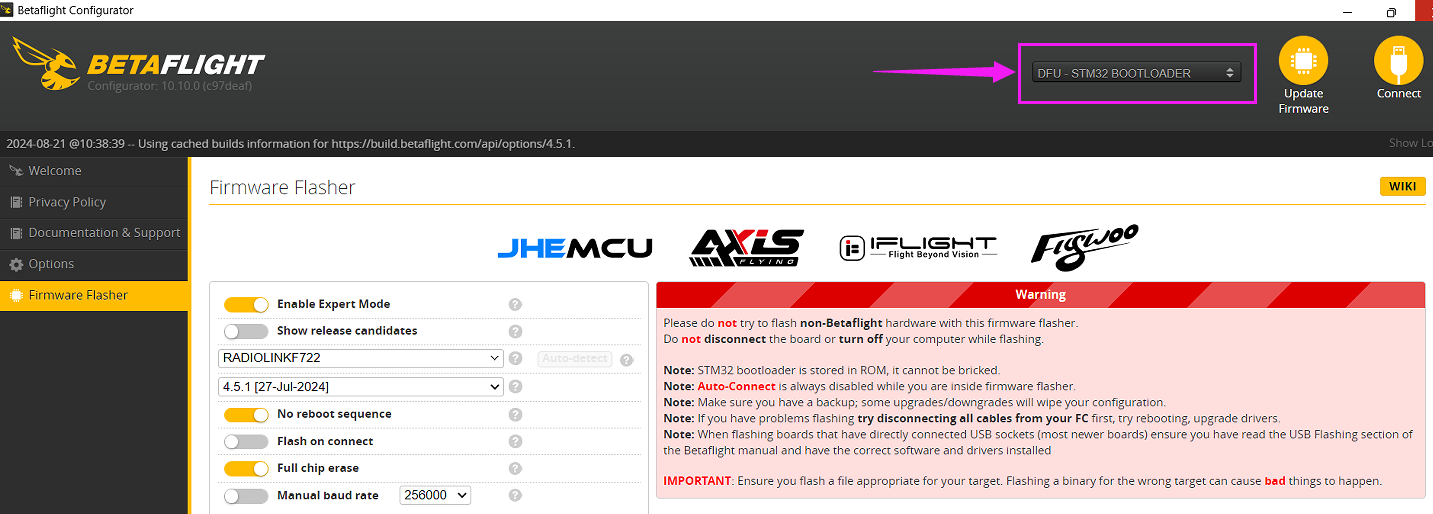

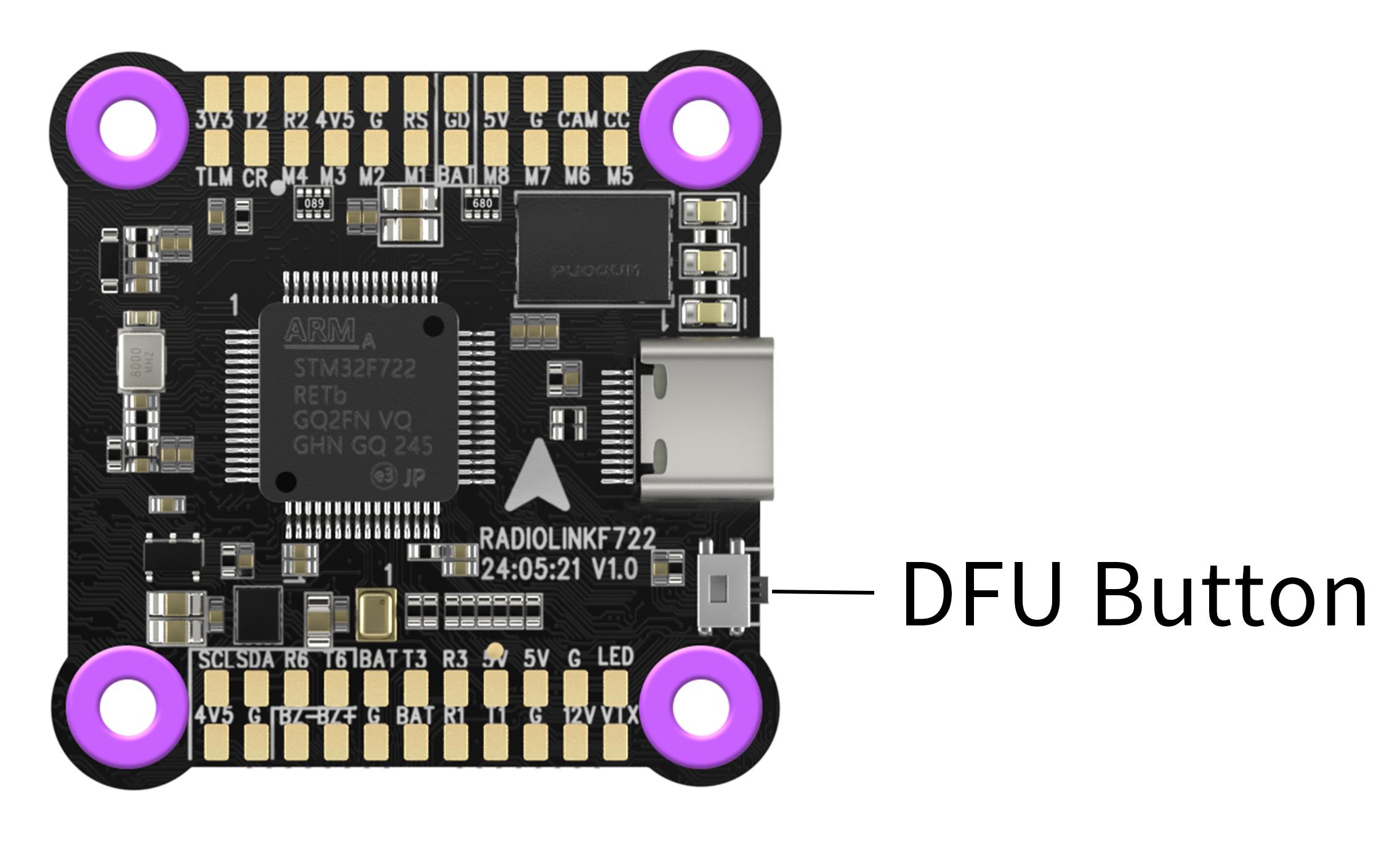

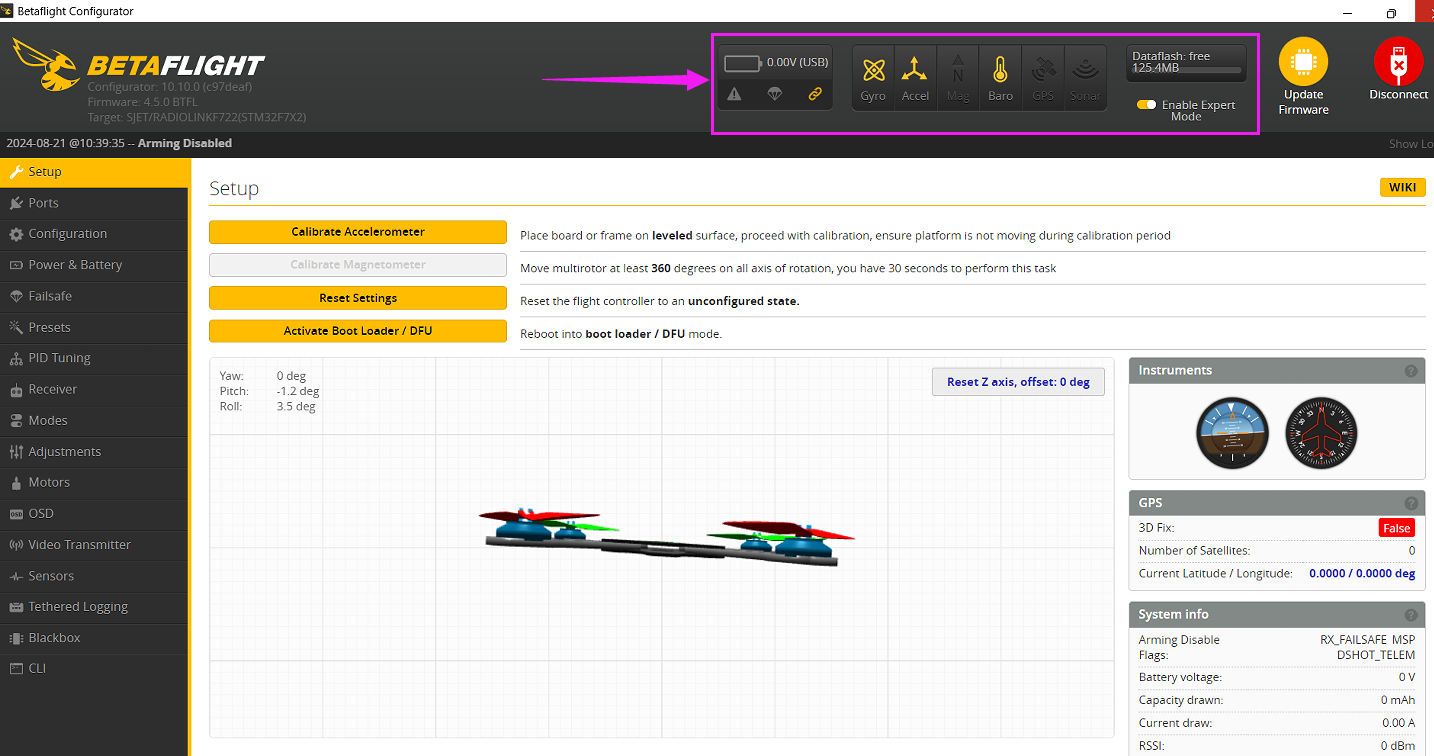

- 长按飞控的DFU按键，同时用USB线给飞控上电，Betaflight地面站会显示DFU模式（见下图）；

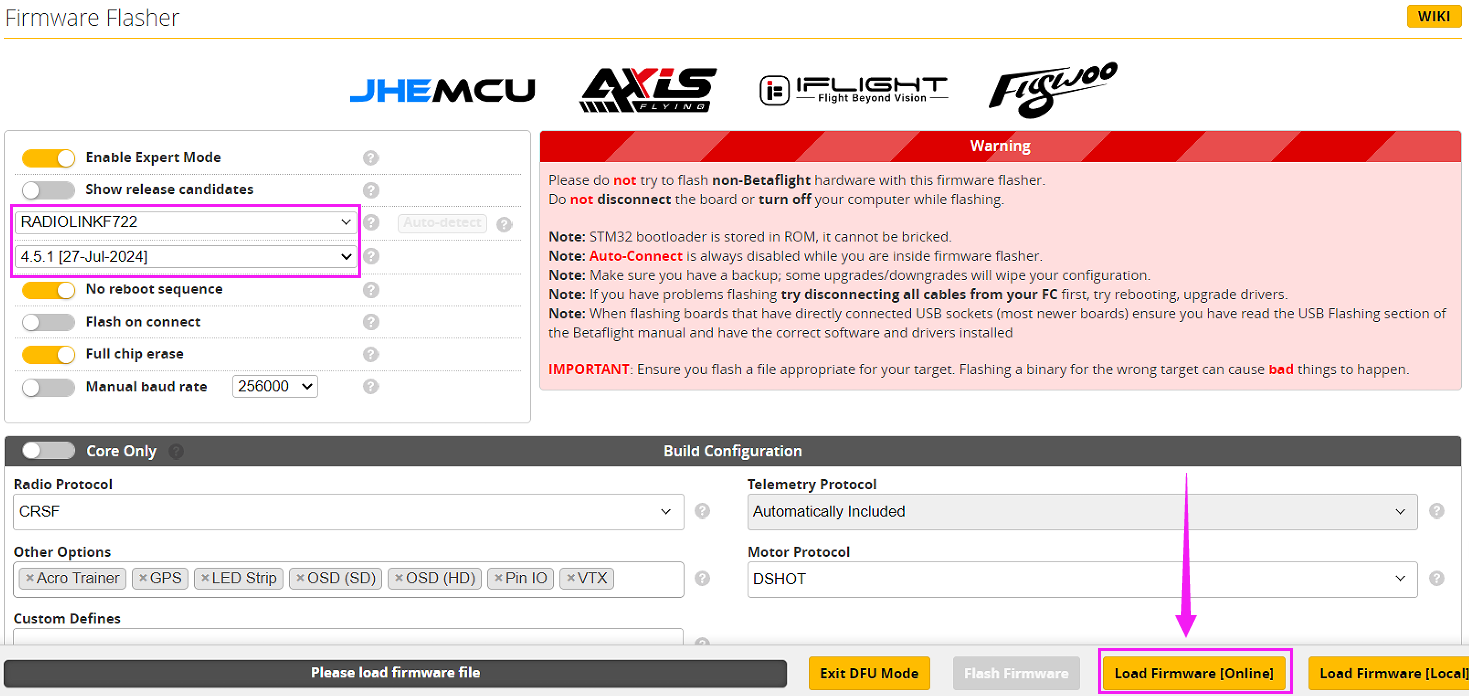

- 在Betaflight地面站选择RADIOLINKF722飞控板和4.5.1固件，然后点击“从网络加载固件”；
- 固件加载完成后，点击“烧写固件”；
- 固件烧写完成后，再次接连飞控，地面站会显示陀螺仪、加速度计、气压计、DataFlash的黄色图标。
