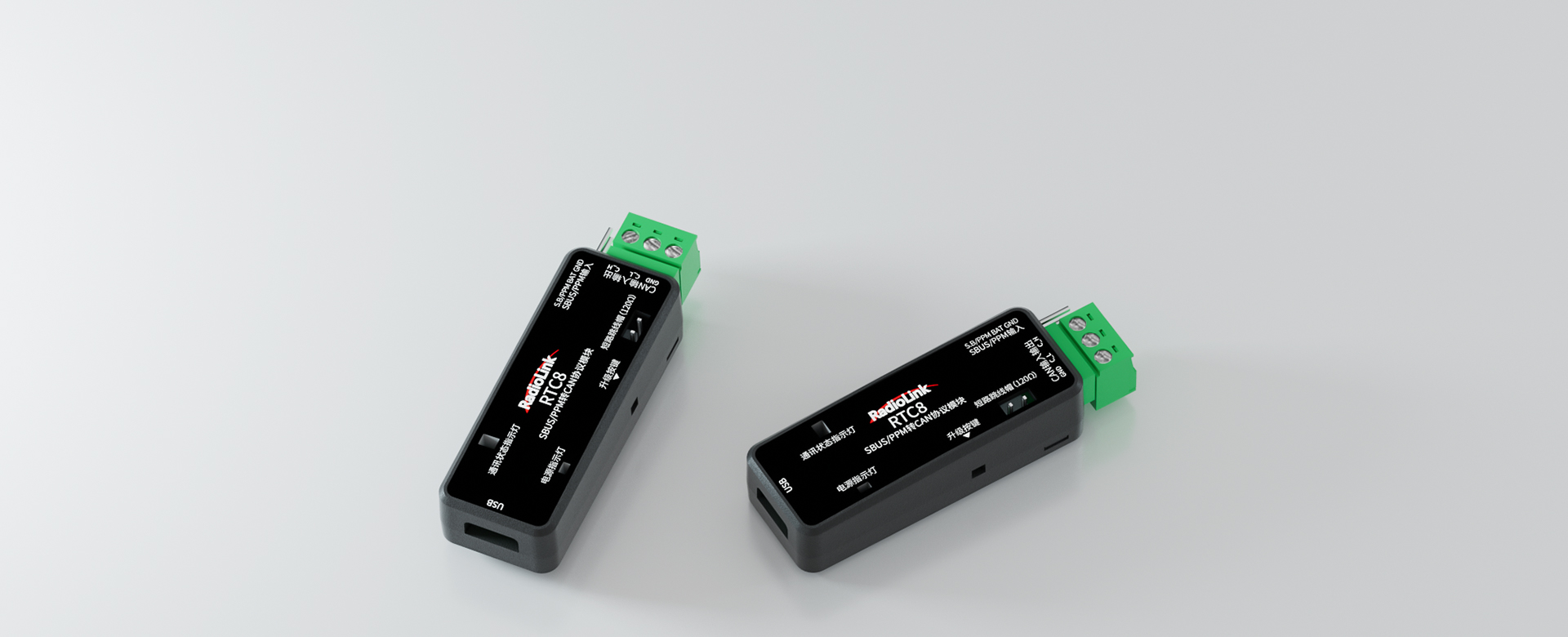

RadioLink RTC8

SBUS/PPM转CAN协议模块

状态指示 工业级标准 技术支持 售后保障

双信号输入 参数自定义 数据视窗 在线升级

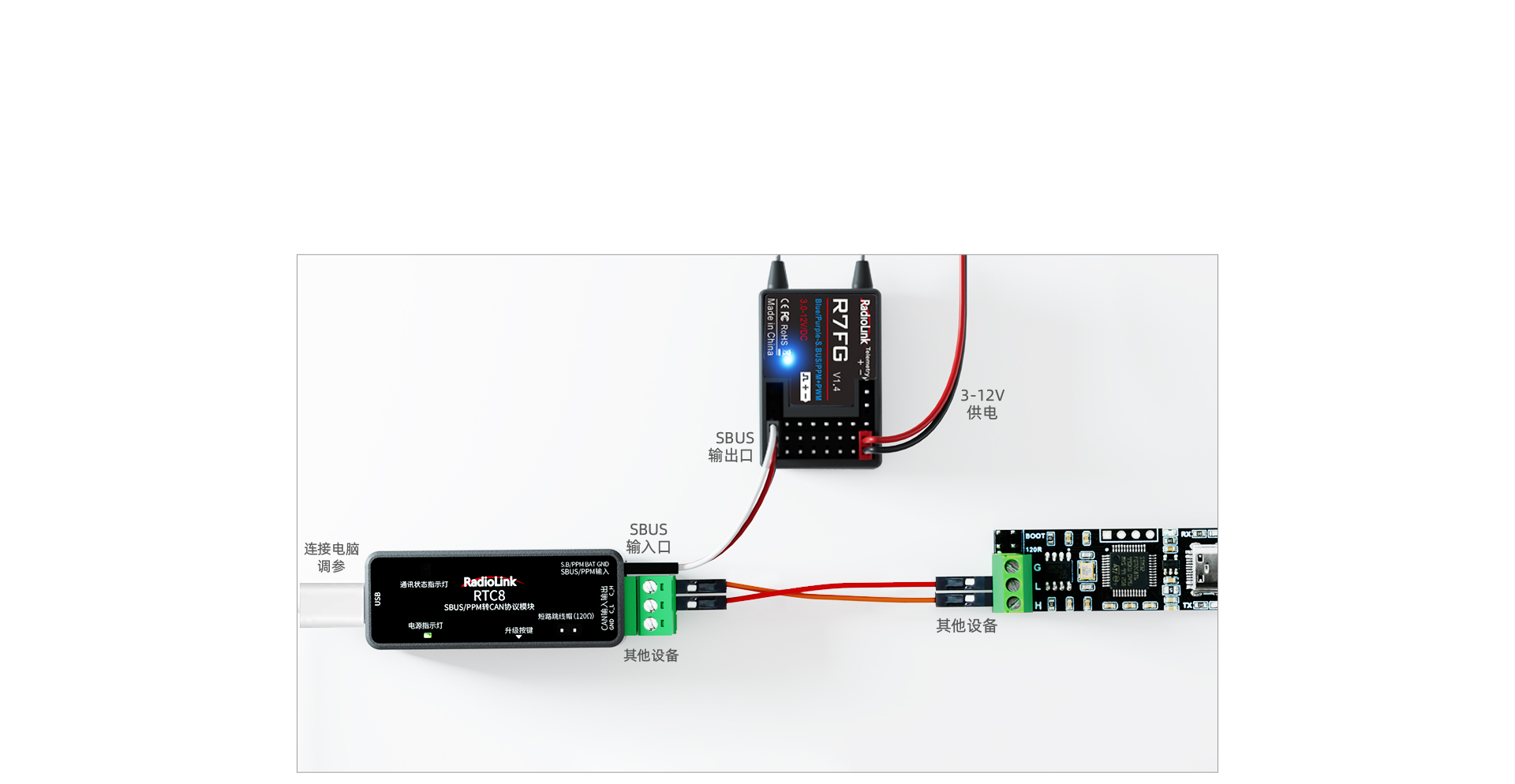

双信号输入

支持遥控器SBUS和PPM信号自动识别转换，适用于绝大多数遥控器。相比单一SBUS协议转换模块极大扩展了遥控器选择范围。

参数自定义

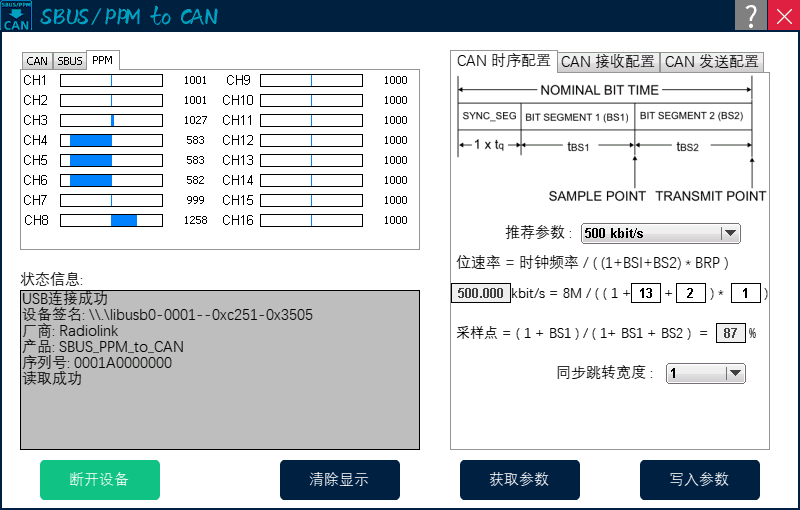

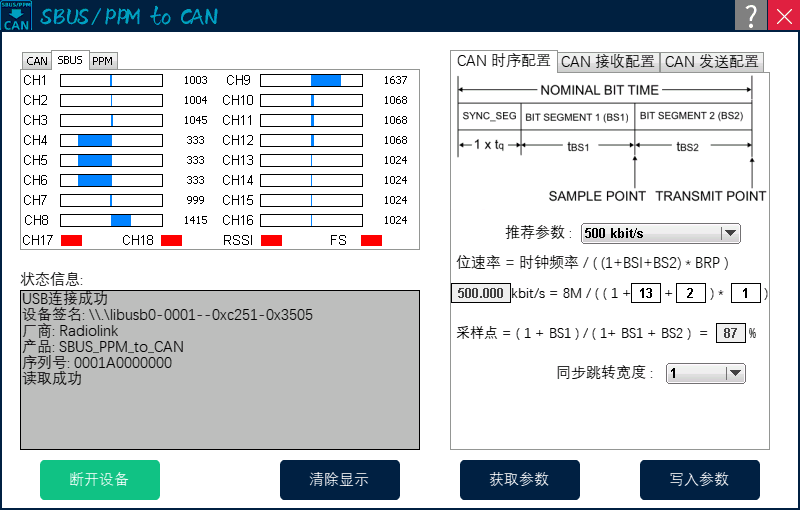

通过TYPE-C接口连接电脑APP，用户可自定义比特率，帧ID等CAN传输协议。

不需为了适应转换器修改原有CAN协议或找厂家定制协议，到手即用！

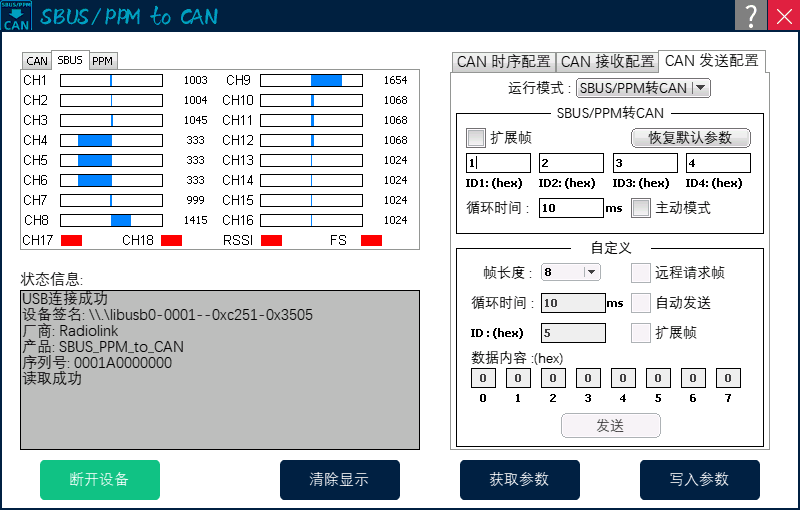

数据视窗

电脑APP不仅可以设置CAN协议，还可同时观看CAN,SBUS和PPM数据，排查问题简单明了。

在线升级

支持在线升级，用户可在官网下载升级固件，同步最新使用需求。

状态指示

接收到SBUS，PPM和CAN数据分别有不同灯指示用以识别。

工业标准

器件选取、软硬件设计可靠性、生产检测均执行工业标准，产品可靠性高。

适用于智能小车，汽车控制，大疆云台等设备。

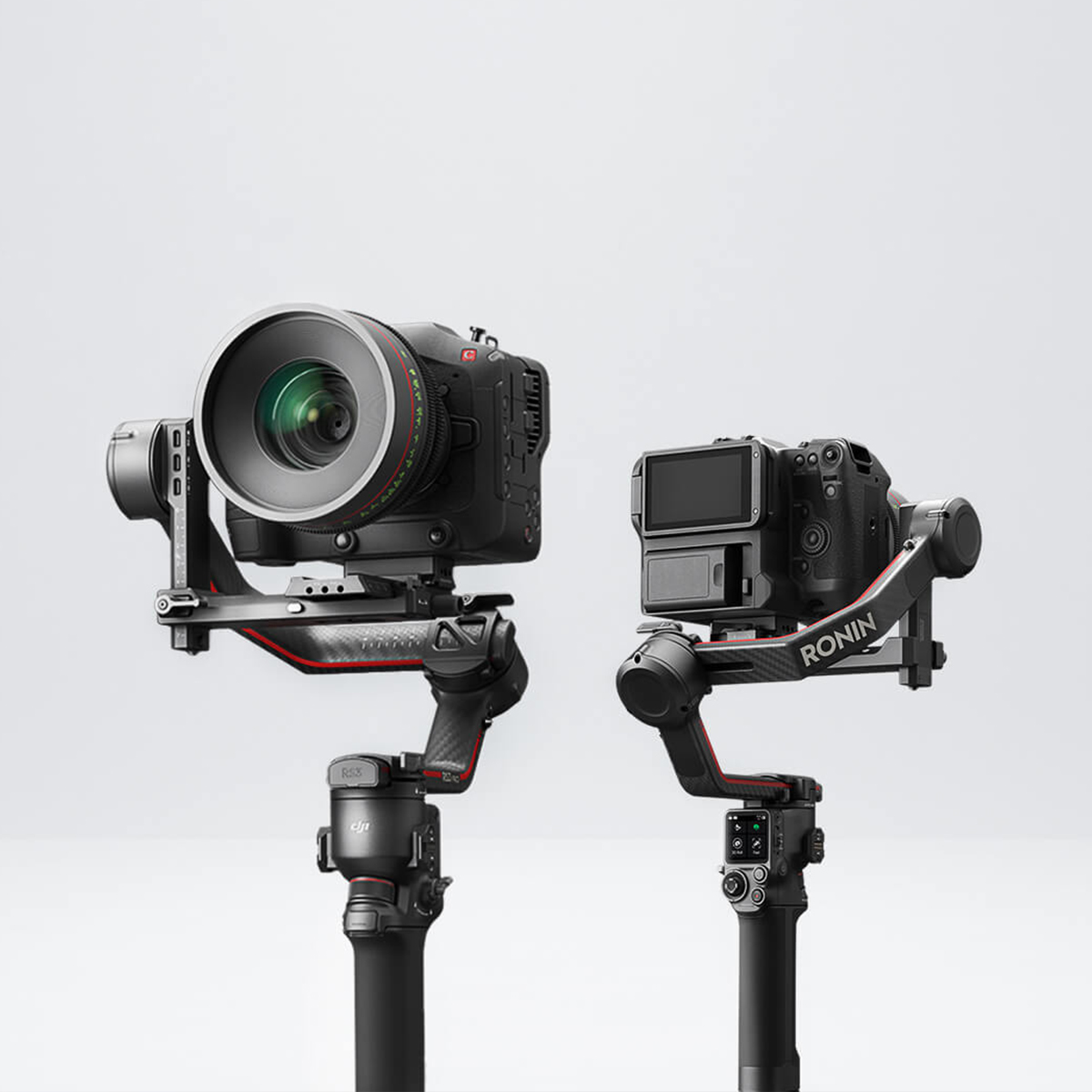

大疆云台 无人送货车 智能小车 真车无人驾驶系统

技术保障

20年行业累积，持续的自主研发能力，建立了安全研发体系，及时同步当下行业相关先进技术，保证产品的持续性生命力！

2021年全球芯片对中国断货，在现有软件开发工具因来自海外，不支持国产处理器，且所用高端国产处理器也是刚推出不久，面对如此深度和广度的开发芯片原厂技术支持上也是爱莫能助的极艰难条件下，乐迪工程师历时2年闭关研发，成功搭建了针对国产处理器的开发环境，完成全部软件开发测试，全行业唯一国产处理器自主飞行飞控crossflight成功于2023年一季度交付市场，打破了ST（欧洲芯片企业）处理器在自主飞控中的多年垄断。

技术支持：飞行编队 技术支持：无人海上救援 技术支持：物流系统 技术支持：农用植保车自动驾驶系统

使用保障

五个3000人官方群长时间在线，论坛专业版块回答技术问题；官网常见问题，

B站设置教程，多平台分享乐迪产品使用文字、视频教程，及时解决乐迪产品使用疑问。

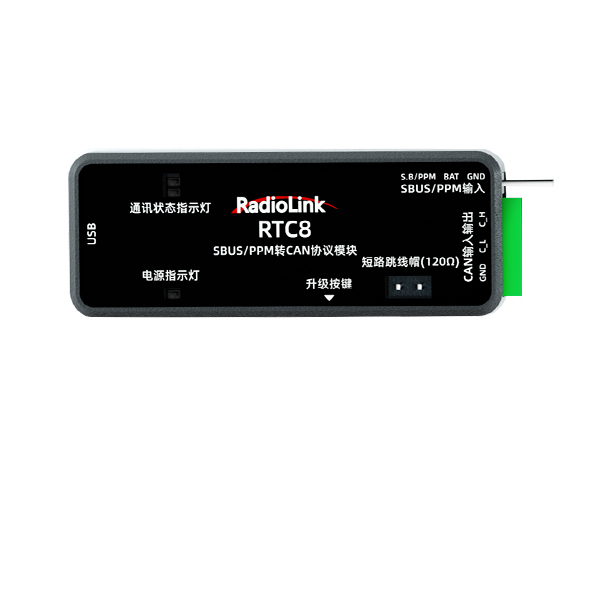

终端电阻120Ω

短路跳线帽，可以吸收信号反射及回波

升级按键

按住升级按键USB接入电脑即可进入升级模式

电源指示灯

设备上电后绿亮起

USB接口

与PC端连接调参，数据观察 ①

与PC端连接后进行固件升级 ②

CAN输入输出接口

① 用于收发CAN数据

② 工作波特率范围：

5Kbit/s ~1Mbit/s

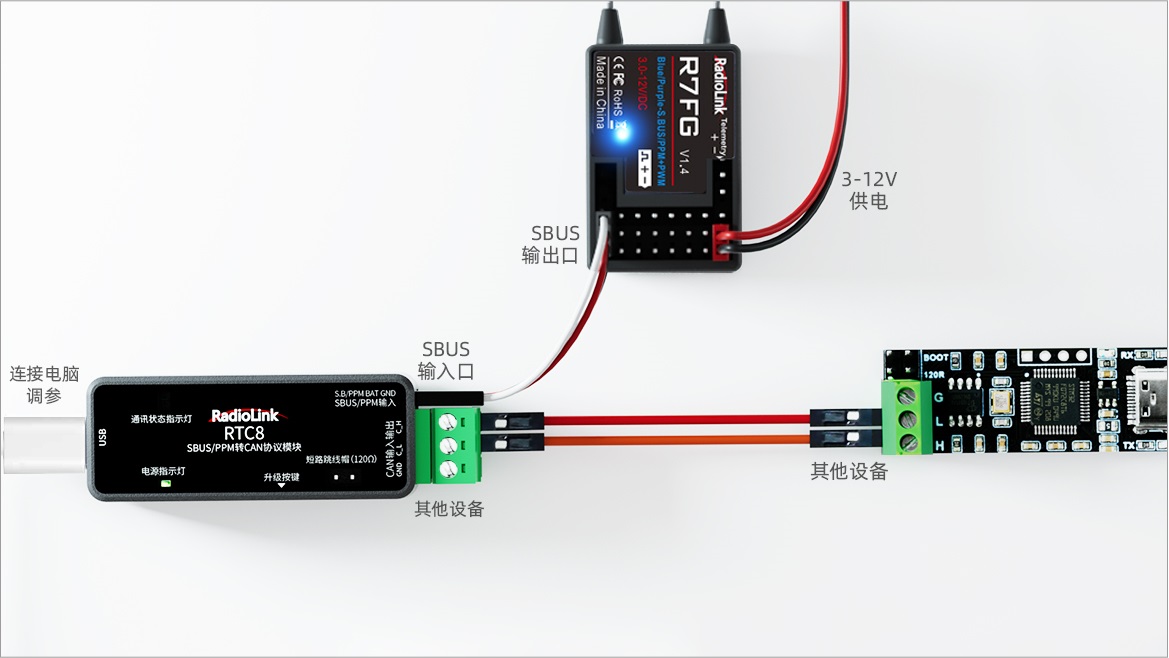

SBUS/PPM输入

(SBUS或者PPM信号输入 BAT GND)

通讯状态指示灯

① 当SBUS信号输入时蓝灯闪2下灭

② 当PPM信号输入时蓝灯闪3下灭

③ 当接收到有效CAN数据时(非屏

蔽ID的数据)红灯闪2下灭

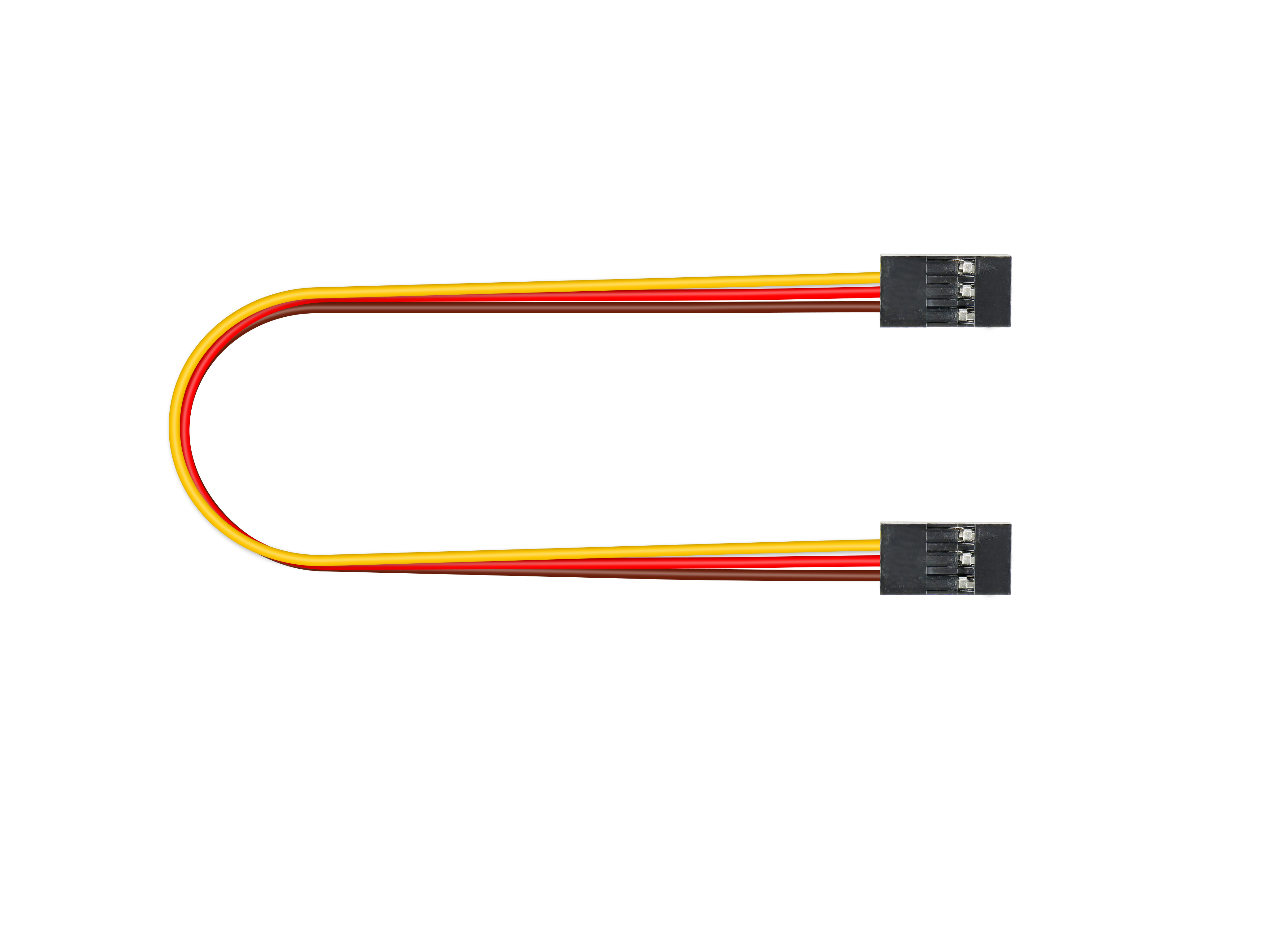

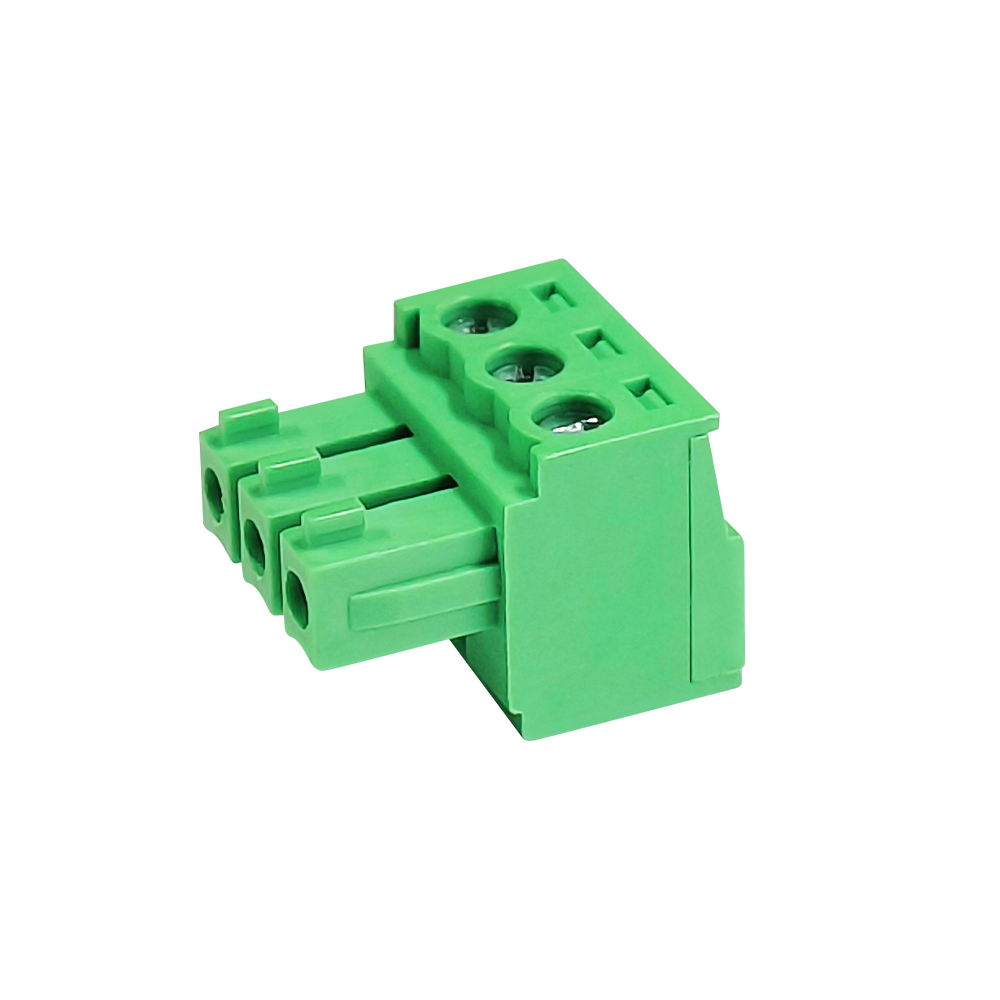

RTC8 包装清单
