问:R12DS接收机适用哪些遥控器。

答:适用于乐迪AT9/AT9S/AT9S Pro/AT10/AT10II遥控器



问:R12DS接收机如何与遥控器对码。



答:

1.将遥控器和接收机水平放置,两者间距50厘米左右;

2.打开遥控器电源开关,给R12DS接收机供电,接收机开始慢闪;

3.按下接收机侧面的对码键(ID SET)1 秒钟以上,接收机的LED灯开始快闪,表示正在对码,接收机将寻找与之最近的的遥控器进行对码;

4.当指示灯停止闪烁,表示对码完成,遥控器的主界面也会有信号柱显示。

问:R12DS接收机有哪些信号输出类型。



答:可输出SBUS和PWM信号。



信号切换:

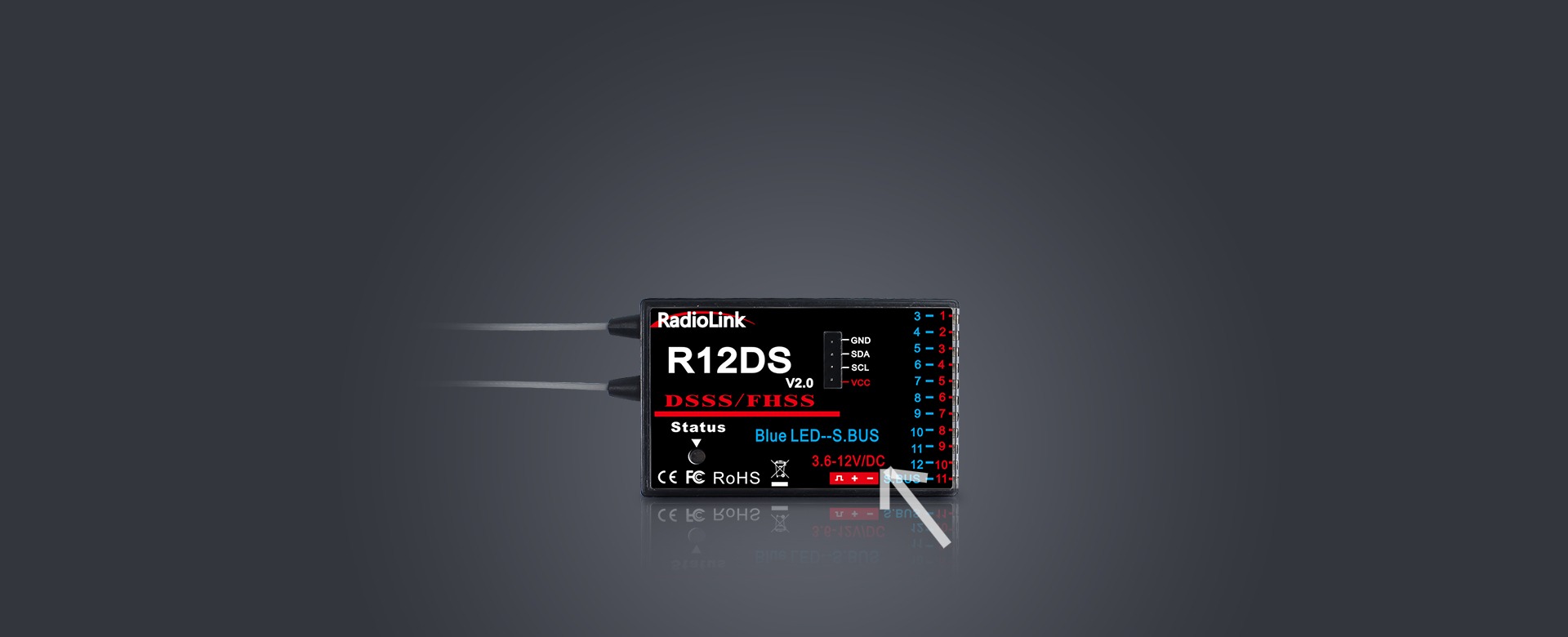

1、一秒内短按接收机侧面的对码键(ID SET)开关两次,完成普通11通道PWM和12通道SBUS信号的切换。

2、红灯为PWM信号模式;

3、蓝灯为SBUS信号模式。可同时输出SBUS和PWM信号。SBUS信号通道(第11排插针)输出12个通道的SBUS信号, 同时第一排插针至第十排插针可输出3-12通道的独立PWM信号,共计输出12个通道的信号。

温馨提示:可输出多少通道的PWM信号取决于您已经使用了几通道的SBUS信号,比如您已经使用了4个通道的SBUS信号,则R12DS还剩余8个通道的PWM信号可用)。

问:R12DS接收机通电后,LED状态指示灯不亮/微亮/无反应。



答:

1、检查电池是否有电;

2、检查正负极是否插反;

3、检查接收机插针以及通电口是否有接触不良;



问:R12DS接收机是否可以输出12个PWM信号。



答:R12DS使用SBUS信号可以输出12个通道,使用PWM信号只能输出11个通道。不过可以通过SBUS转PWM的转接板可以实现输出11个以上的PWM通道输出。

问:R12DS接收机搭配AT9S遥控器适用控制距离短,无法飞行到官网说的距离。



答:

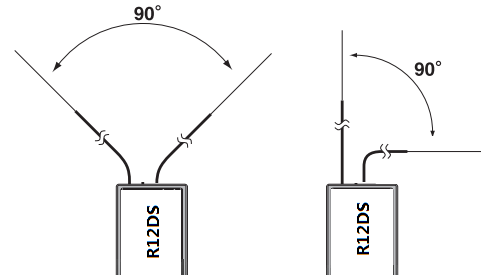

  1. 可以先检查遥控器天线寄接收机天线是否有损坏,双天线是否呈90度安装,如下图:
  1. R12DS与AT9S配对,地面控制距离1000米,空中控制距离4000米,实际操控距离与飞行环境有关,如附近无其他干扰物体;
  2. 再测试RSSI值,测试方法:将遥控器和接收机通电,把遥控器和接收机天线垂直摆放间隔30cm左右,在查看遥控器的回传信息功能里的RSSI值是多少,距离30cm时,遥控器显示RSSI值在0~-30dBM 之间为正常值,越靠近0信号越强,如RSSI在-30dBM以上需要返厂维修。

问:R12DS接收机和AT9S遥控器对码成功后,无法控制模型。



答:先检查遥控器和接收机的供电是否正常,再在遥控器的系统设置里查看遥控器固件是否是12CH固件,如不是可以先到乐迪官网下载升级最新固件,再进入遥控器的基础菜单---功能设置---通道选择更换为:12CH。其他遥控器/接收机出现此问题也可按以上方法。

问:R12DS接收机如何连接PRM-01和PRM-03回传模块。

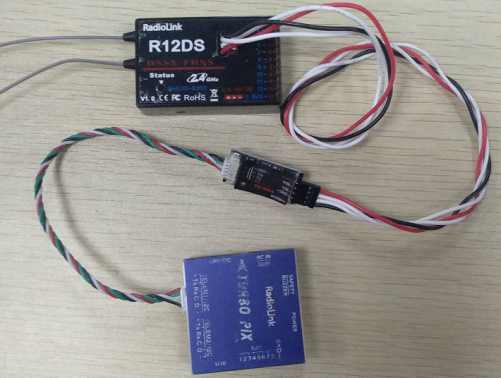

答:R12DS连接PRM-01动力电池电压回传模块,可参考下图:

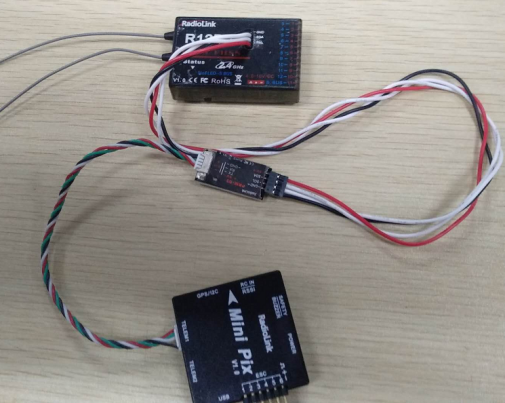

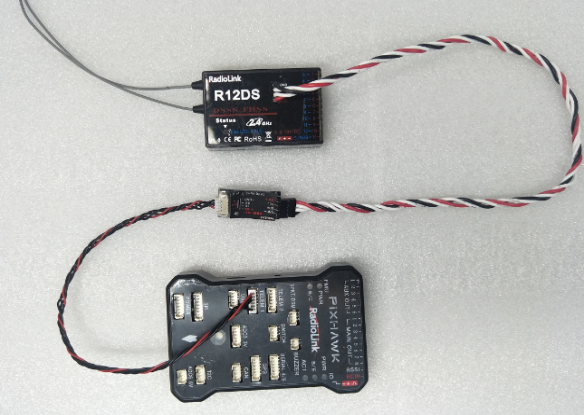

R12DS接收机连接PRM-03飞控信息回传模块,可参考下图:

问:R12DS接收机按对码键无反应。



答:如比较急用,可尝试使用金属进行短路对码。

先将接收机外壳拆下,接收机通电,用金属触碰对码键两侧的银色焊盘进行对码/信号切换,如无反应可能是芯片坏需返厂。

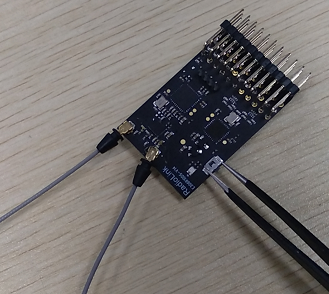

短路对码如下图(接收机需通电):

问:接收机不接电调,用电池供电,电池应该怎么连接?



答:接收机如果不接电调,可以用电池供电,用电池供电需要满足以下要求:

1.电池电压不能超过接收机工作电压,否则会烧坏接收机。接收机工作电压可在接收机的贴纸上查看。





2.电池需要有JST接头,常用1S或2S锂电池。电池连接接收机时正负极不能插反,可在接收机的贴纸上查看插针的正负极指示。电池可连接至接收机的任一通道。

3.注意:当接收机为R8FG/R8FGH/R7FG这样带回传功能的接收机时,供电的电池不能连接至接收机的回传接口,因为回传接口仅用于动力电池电压检测,不能用于给接收机供电。
