R12DS使用说明书
说明书(PDF版)
-
2020-04-21 R12DS使用说明.pdf
끂1077 669.44 KB

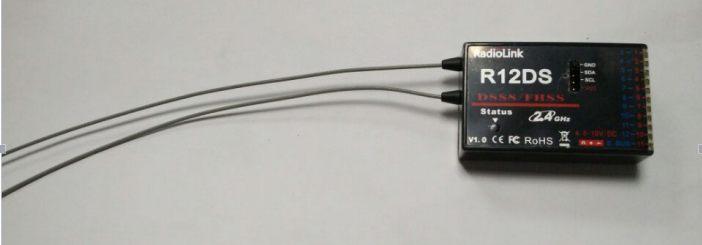

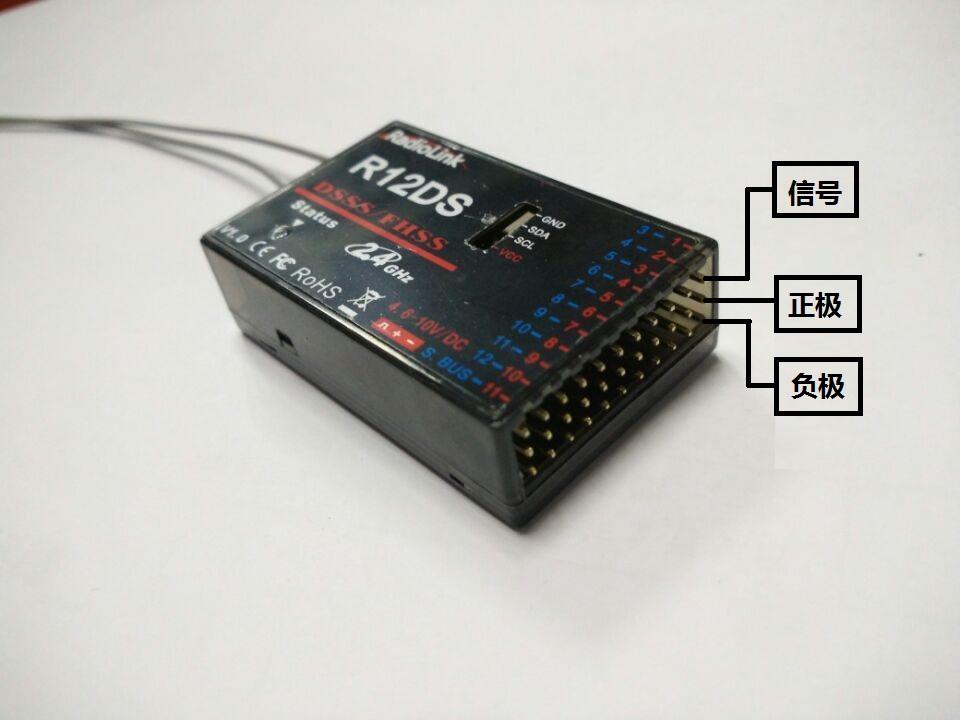

1. 适用发射机型号
Radiolink R12DS 2.4G 十二通道接收机,采用DSSS和FHSS双扩频抗干扰技术, 适用于乐迪十二通道遥控器AT10II,AT10,AT9S Pro,AT9S ,AT9(AT9,AT9S,AT10均可固件升级至12通道,升级固件可在乐迪官网和官方群下载,AT10II出厂默认为12通道)。
2. 信号工作模式

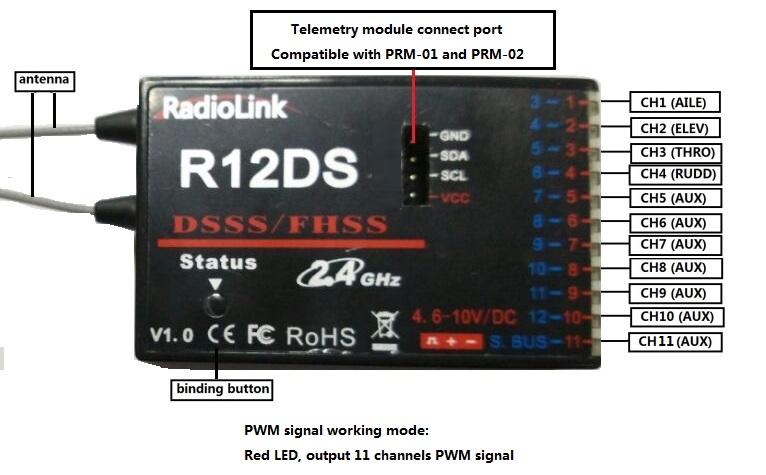

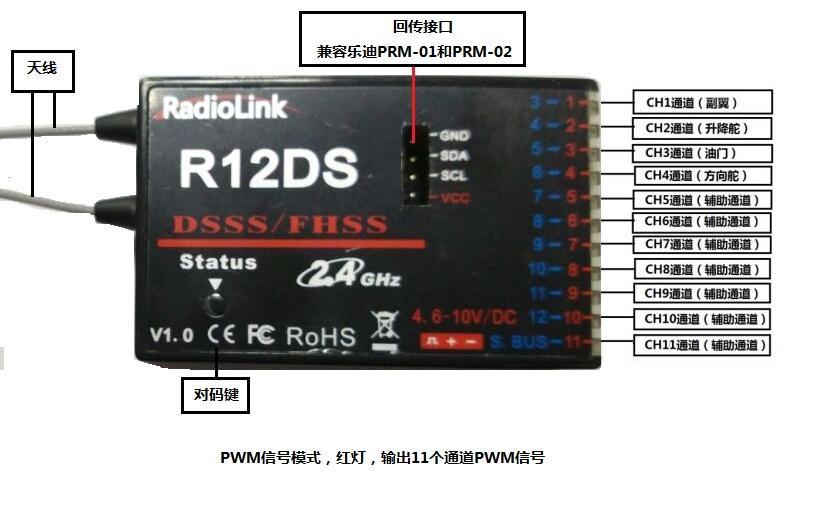

PWM 信号模式:
接 收机指示灯为红色,R12DS输出11个通道的普通 PWM 信号;

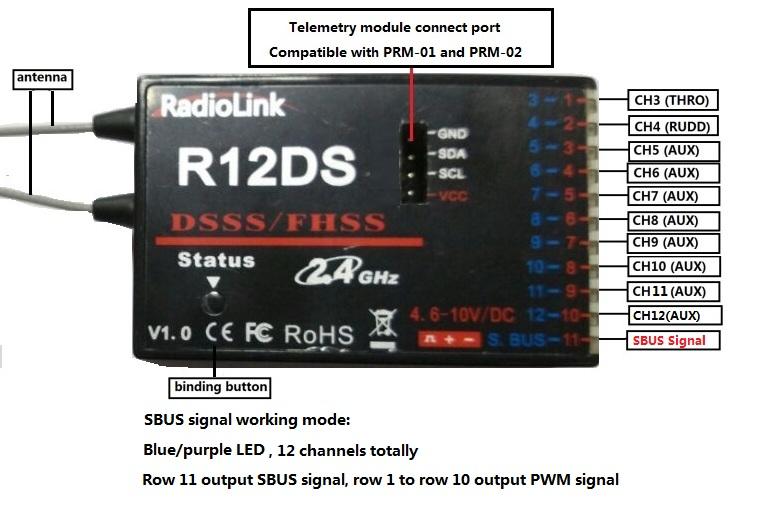

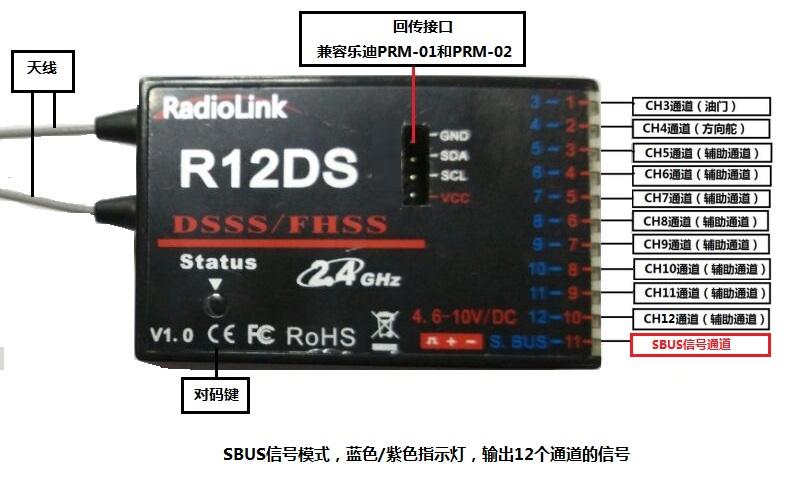

SBUS 信号模式:
接收机指示灯为蓝色/紫色,可同时输出SBUS和PWM信号。SBUS信号通道(第11排插针)输出12个通道的SBUS信号, 同时第一排插针和第十排插针可输出3-12通道的独立PWM信号,共计输出12个通道的信号(温馨提示:可输出多少通道的PWM信号取决于您使用了几通道的SBUS信号,比如您已经使用了4个通道的SBUS信号,则R12DS还剩余8个通道的PWM信号可用)。
3. SBUS和PWM切换
短按接收机侧面的对码键(ID SET)开关两次(一秒内),完成普通11通道PWM和12通道SBUS信号的切换。
4. 对码
每个发射机都有独立的ID 编码。开始使用设备前,接收机必须与发射机对码。对码完成后,ID编码则储存在接收机内,且不需要再次对码。当您购买了新的R12DS接收机,必须要重新对码,否则接收机将无法正常使用。
① 将发射机和接收机放在一起,两者距离在50厘米左右。
② 打开遥控器电源开关使遥控器处于开机状态。
③ 给接收机通电,按下接收机侧面的(ID SET)开关1 秒以上直至接收机指示灯开始闪烁便松开,当接收机指示灯停止闪烁变为常亮时,表示对码完成。
5. 接收机天线安装
(1) 尽量保证天线笔直,否则将会减小有效控制范围。

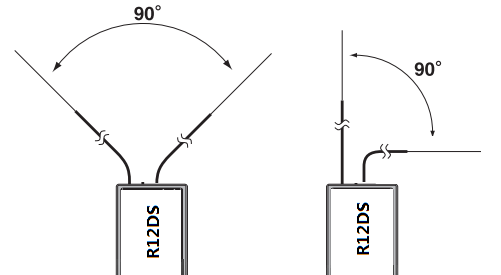

(2) 两根天线请保持90度角(如下图)

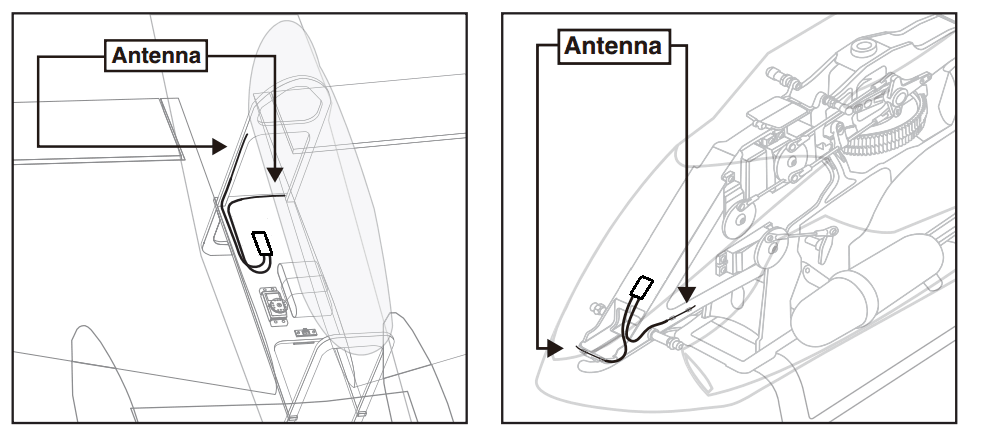

(3) 大型的模型机可能会存在影响信号发射的金属部件,在这种情况下,天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
(4) 天线应该尽可能远离金属导体和碳纤维,至少要有半英寸的距离,但不能过度弯曲。
(5) 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中,可以使用海绵或者是泡沫材料将其绕起来用以防震。
(6) 接收机包含一些高精度的电子零部件。因此在使用时,请小心轻放,防止剧烈震动或处于高温环境中
(7) 为了更好地保护接收机,用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮,最好是将其放到塑料袋中并把袋口封好.如果有水分进入接收机,可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告:连接程序完成以后,请将发射机关机再开机,则程序生效,以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时,或在发动机工作时不要执行连接程序,这时操作可能会导致严重伤害。

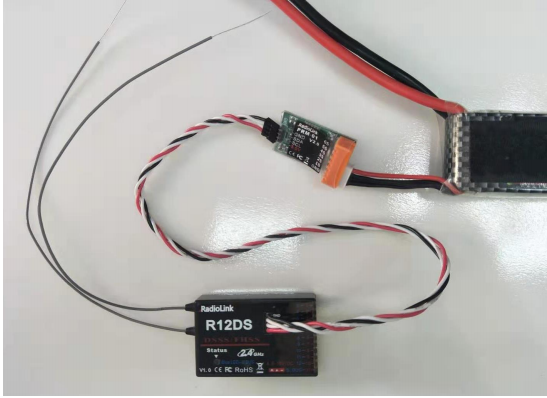

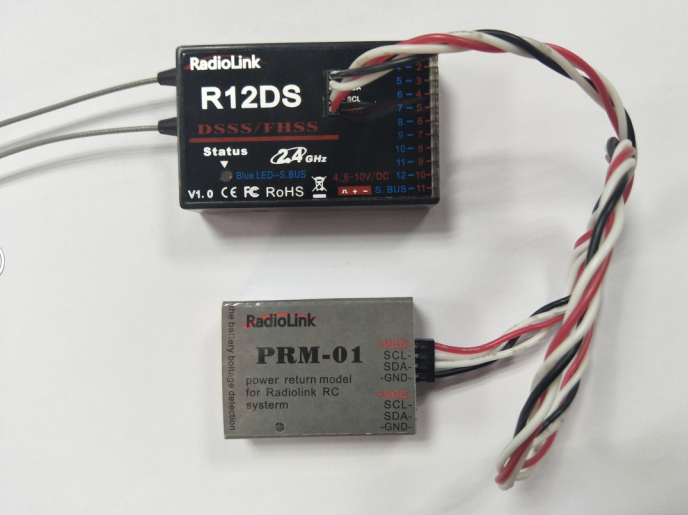

动力电池电压回传模块PRM-01连接方式如下图所示:

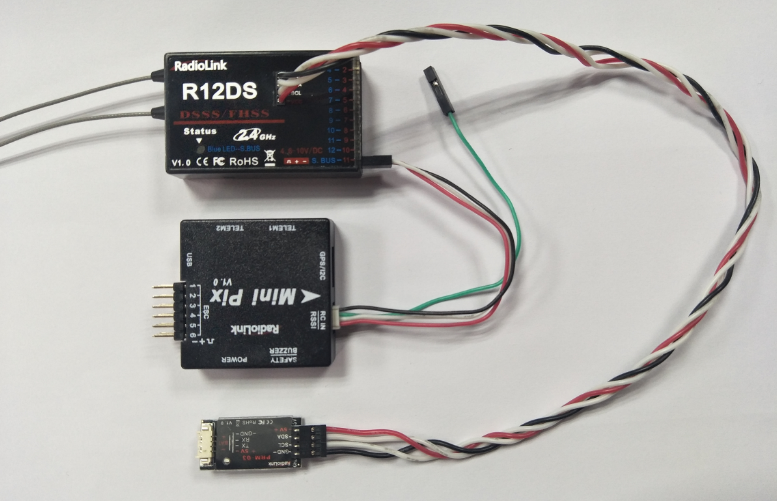

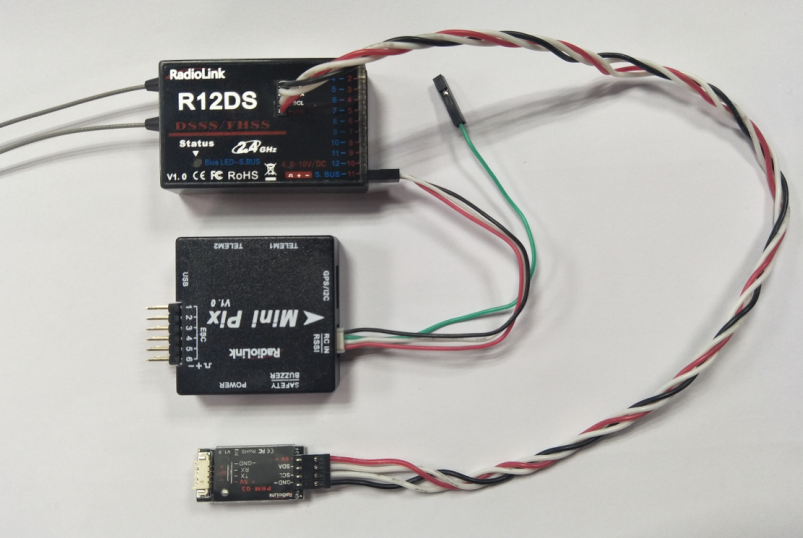

OSD信息回传模块PRM-03连接方式如下图所示(以Mini PIX为例):
6. 技术参数
通道数:SBUS信号模式下,12通道;
PWM信号模式下,11通道;
工作电压:3.6-12V;
工作电流:38-45mA(输入电压5V);
尺寸: 50*31.5*14.5mm;
重量:14g;
集成信号强度,接收机电压数据回传及RSSI值,并支持外扩回传模块PRM-01,回传动力电池电压信息,和OSD回传模块PRM-03,回传经纬度,星数,距离,爬升,速度等信息;
分辨率:4096,每级0.25us高精度,让所有舵机静若止水;
输出信号:支持SBUS和PWM信号同时输出
遥控距离:空中距离约4000米左右,实际操控距离与飞行环境有关。
