RadioLink F405

用户导向设计，畅享高效操控

支持多种开源固件

(ArduPilot, Betaflight, INAV)

高配置+极致性能

工业级电路设计

支持二次开发

全功能直插接口

(DJI/蜗牛高清图传、模拟图传直插)

内置OSD模块

高性价比整机解决方案

自动化测试系统

支持多信号协议

(地平线/SBUS/黑羊/ELRS)

乐迪F405飞控是一款集高性能、高可靠性与智能化设计于一体的全能型飞控系统，

专为竞速穿越机、固定翼、多轴飞行器等多场景打造。

融合乐迪十年自主飞控研发经验与工业级硬件设计理念，F405将为您带来更极致的操控体验与更安全的飞行保障。

支持二次开发： https://github.com/betaflight/config/tree/master/configs/RADIOLINKF405

https://github.com/ArduPilot/ardupilot

支持多种开源固件

支持ArduPilot, Betaflight, INAV开源飞控固件，兼顾极致飞行体验和安全稳定自主飞行。

搭载 STM32F405RGT6 高性能处理器，主频168MHz，

支持ArduPilot、Betaflight、INAV等主流开源固件，兼顾竞速灵敏响应与自主飞行稳定性。

专业设计，极致性能

高配置

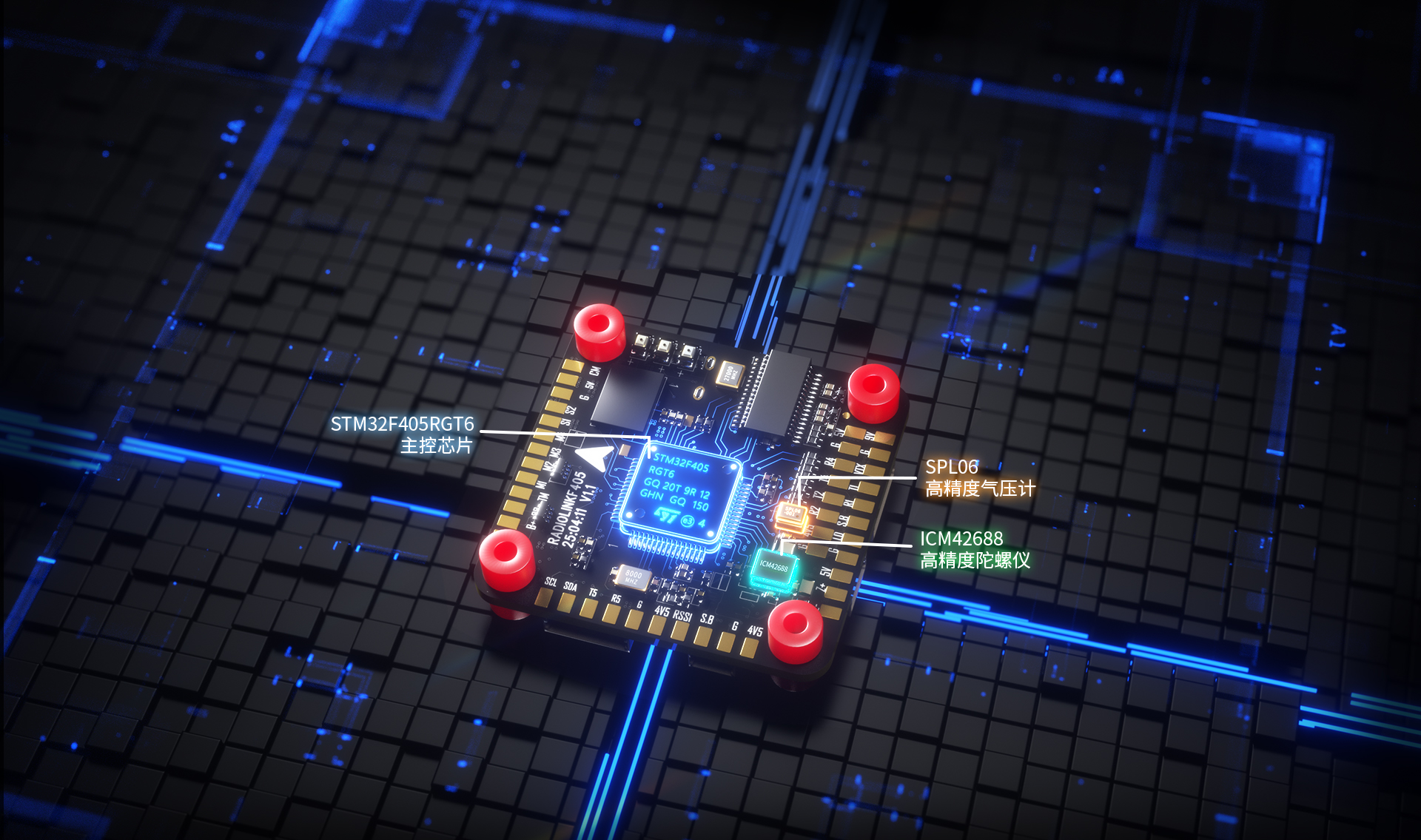

搭载强大计算能力和超快运行速度的STM32F405RGT6主控芯片；

采用 ICM42688 高精度陀螺仪，且陀螺仪单独LDO供电，噪声更低、响应更快；

预留双陀螺仪焊盘，可更换MPU6500，满足多样化需求。SPL06高精度气压计，定高与返航更精准。

存储能力

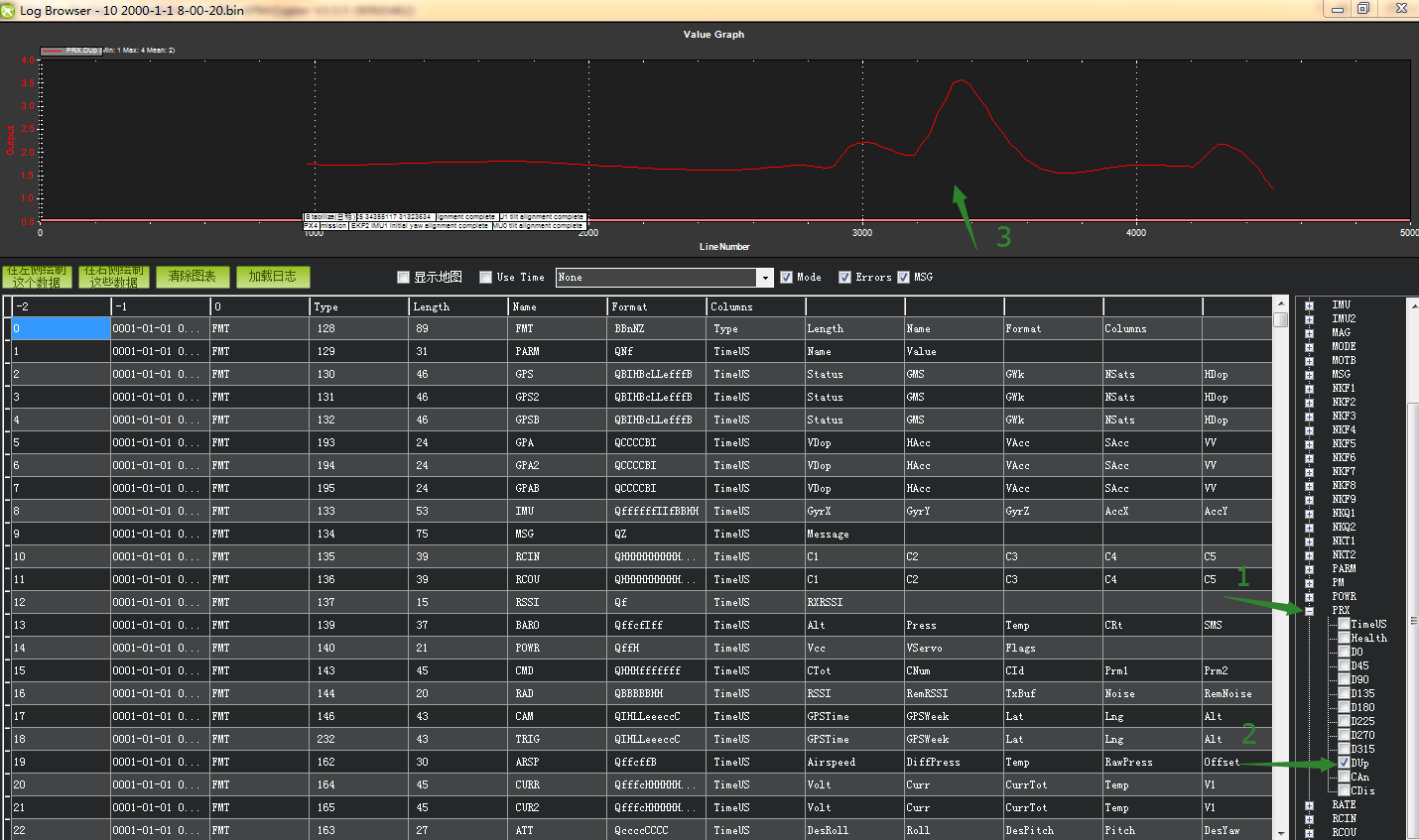

128MB大容量黑匣子，完整记录飞行数据，支持长时间故障追溯。

SBUS接收机

GPS

工业级电路设计，安全无忧

电源优化

4.5V与5V电路分离设计*，避免调参时电流过载损坏设备；9V BEC可编程开关，灵活控制图传供电*。

*①  飞控内置3.3V/300mA；5V/3A；9V/3A多路BEC, 可外接接收机，图传，摄像头，舵机，LED灯带等多类型设备。

*②  遥控器可直接开关图传供电，也可以通过遥控器配合眼镜修改图传的功率频点等参数信息。

模拟图传系统

F405飞控

四合一电调

摄像头

DJI天空端

抗干扰能力

2oZ加厚铜皮PCB工艺，过流能力提升50%，减少电磁干扰。大量电容滤波，电路信号更干净，芯片工作更稳定。

磁珠、TVS管、高耐压DC芯片三重防护，有效抑制电机反电动势冲击，飞控板不易烧坏。

电调连接口

接口保护

全焊盘直插接口+独立电阻防护，外设连接更便捷，主控芯片抗浪涌能力显著增强。

摄像头插座口

DJI数字图

传直插口

模拟图传

直插口

GPS插座口

SBUS接收机插座口

GPS；SBUS接收机焊盘

*详细焊盘定义及连接示意图见说明书

电调；摄像头焊盘

蜂鸣器；LED灯带；黑羊接收机；

DJI天空端；模拟图传焊盘

*详细焊盘定义及连接示意图见说明书

直插接口，即插即用无需焊接

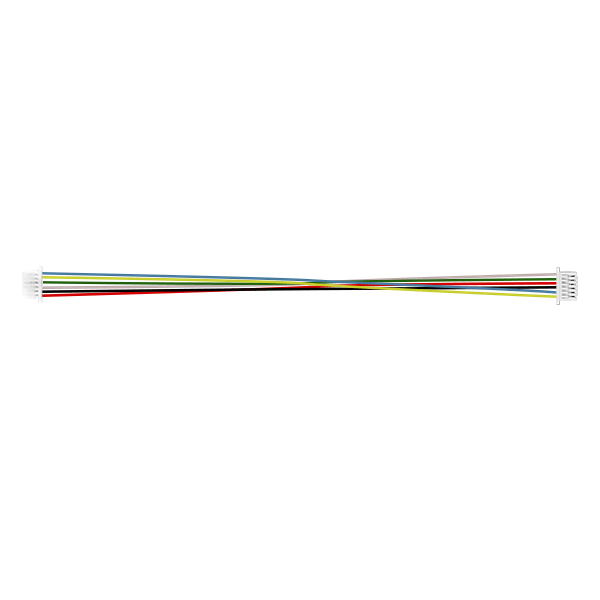

6pin座子直插接口，支持DJI大疆天空端数字图传直插。

4pin VOUT直插输出口，支持模拟图传连接。

焊盘接口，随心拓展

采用插座接口和焊盘相结合的模式，在不改变飞控尺寸的前提下拓展更多接口，满足DIY更多功能需求。

体积小，功能全

30.5*30.5mm迷你体积的前提下，F405支持6个输出通道，支持2-6轴多旋翼，

固定翼，直升机，飞翼，车，船，机器人，割草机，打窝船等多种机型。

农用车

割草机

打窝船

高速载重机

固定翼

直升机

人性化功能升级

全功能直插接口

支持6pin大疆天空端直连，兼容GPS、OSD、图传等外设，扩展性拉满。

DJI天空端高清图传

蜗牛高清图传

模拟图传

智能调参支持

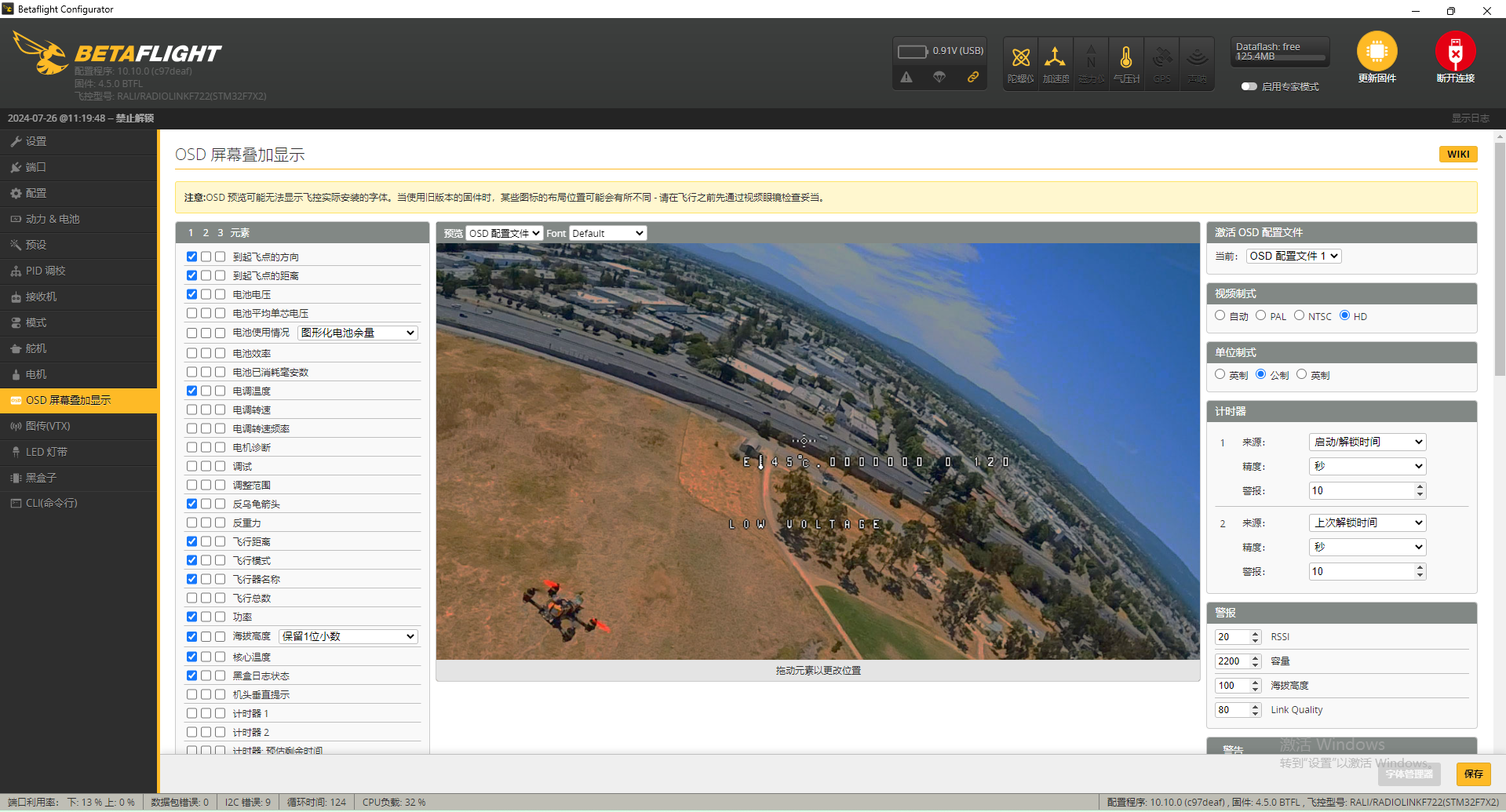

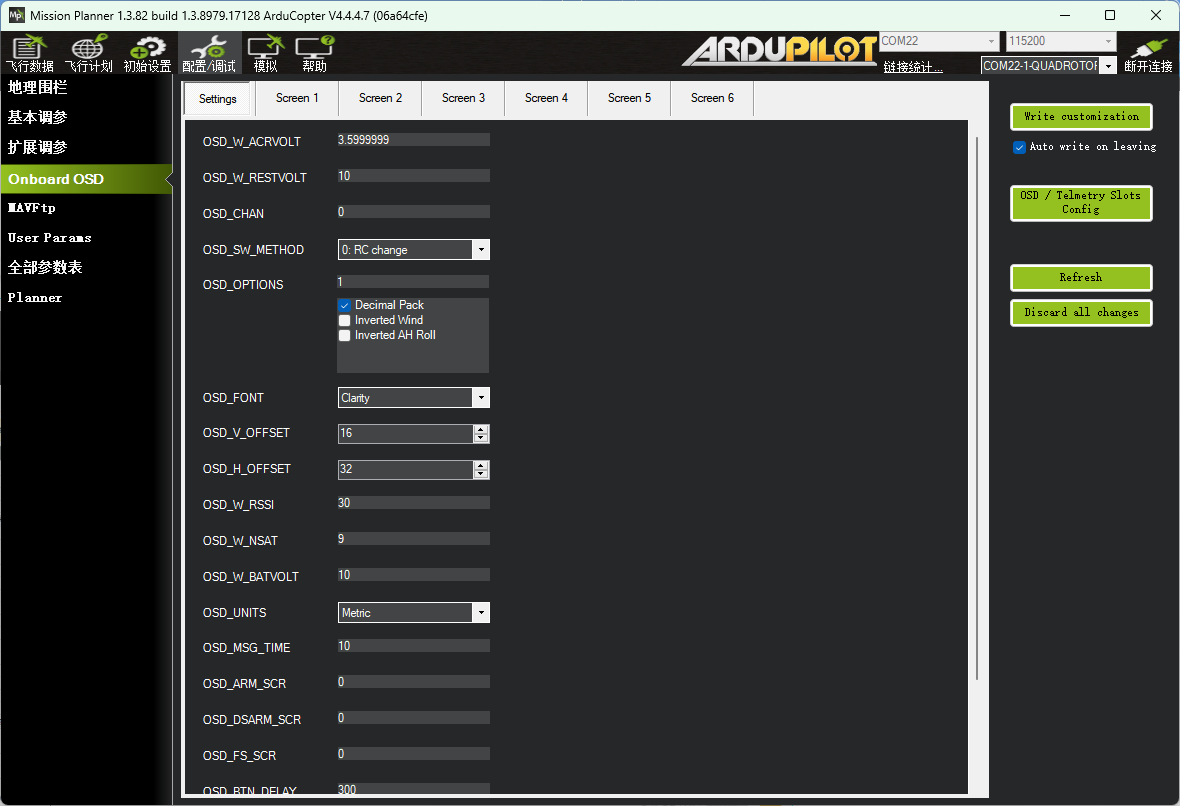

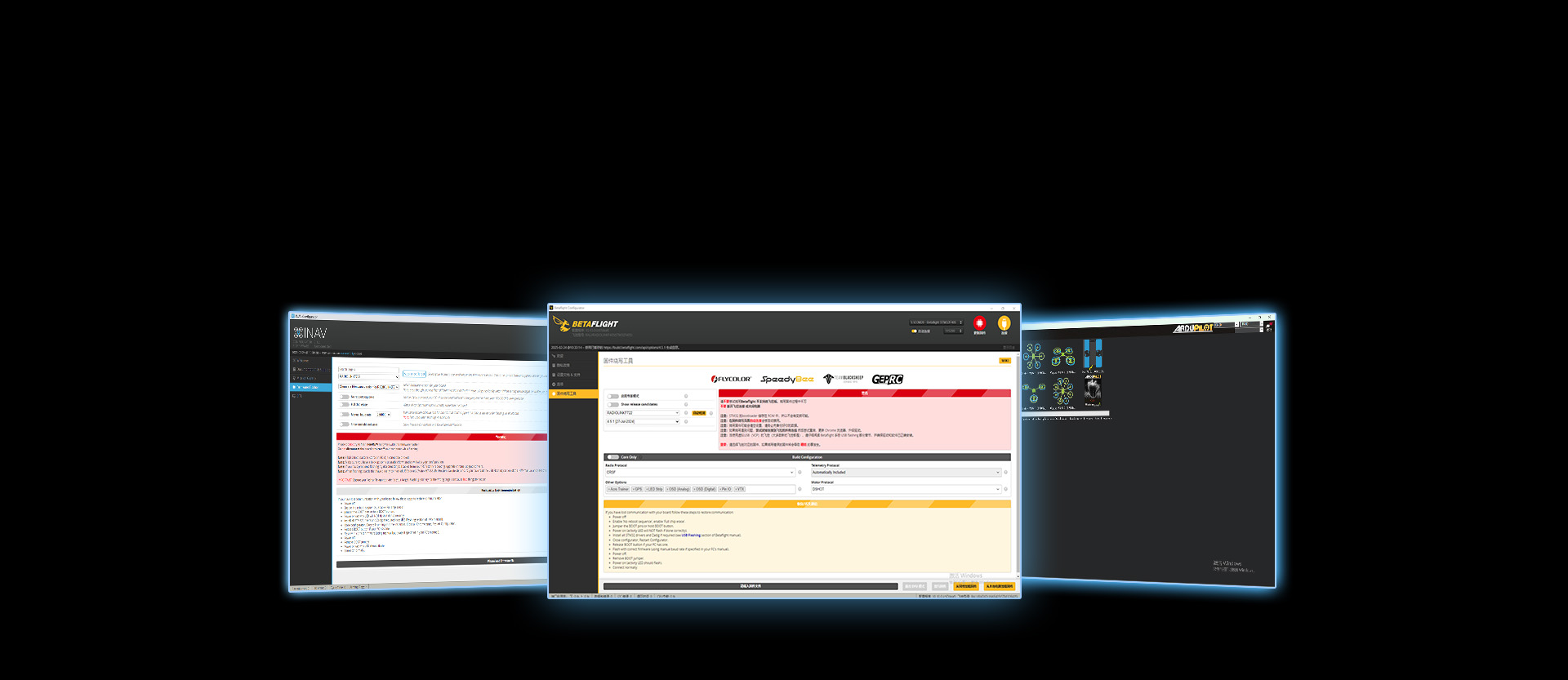

通过Mission Planner、Betaflight、INAV地面站实现一键调参，OSD界面实时监控飞行模式、飞行距离、GPS星数、

经纬度、电池电压、实时电流、海拔高度、家的方向、真实航线、摇杆状态、油门位置等关键飞行信息。

安装友好

优化焊盘与插座布局，适配主流机架安装，焊接与布线效率提升40%。

支持当下各种主流油门信号

支持电调信息回传

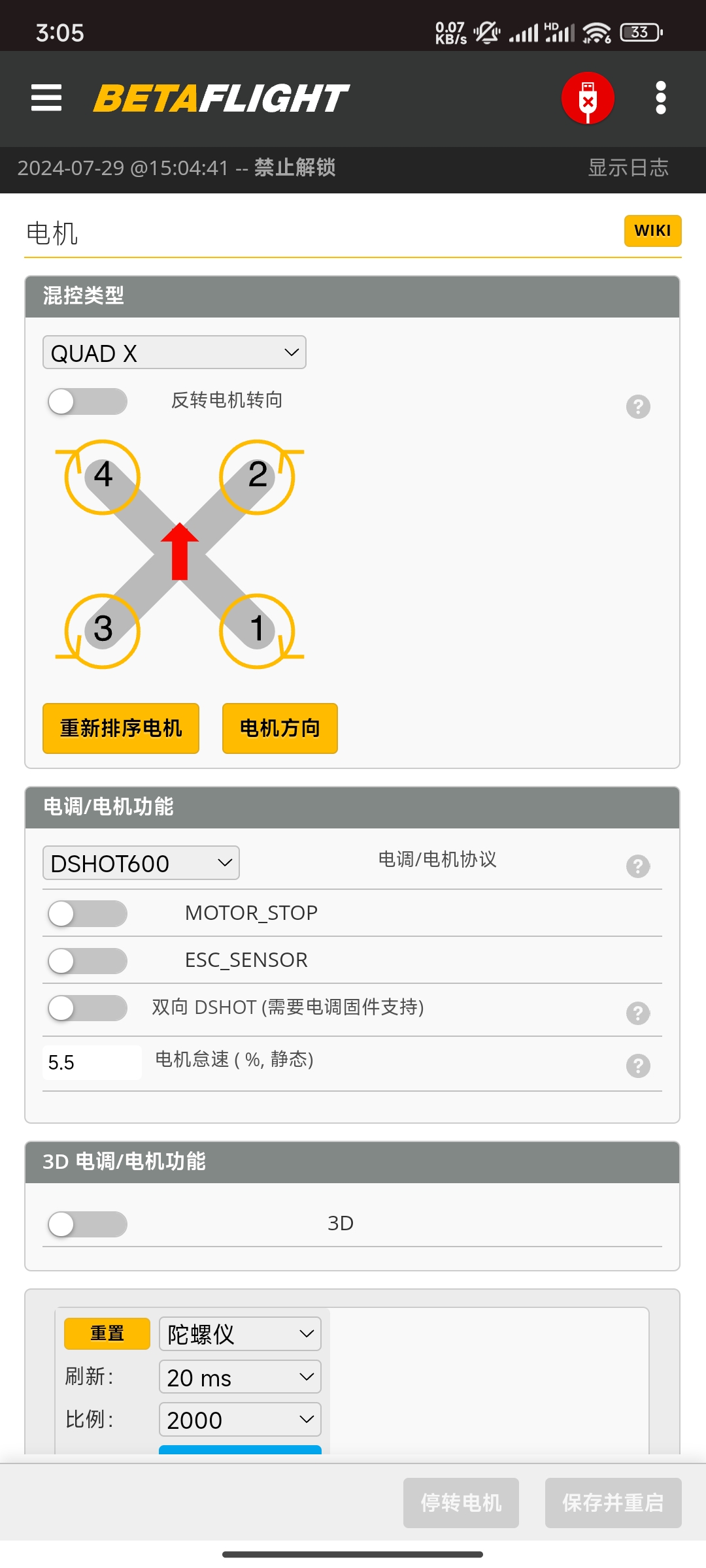

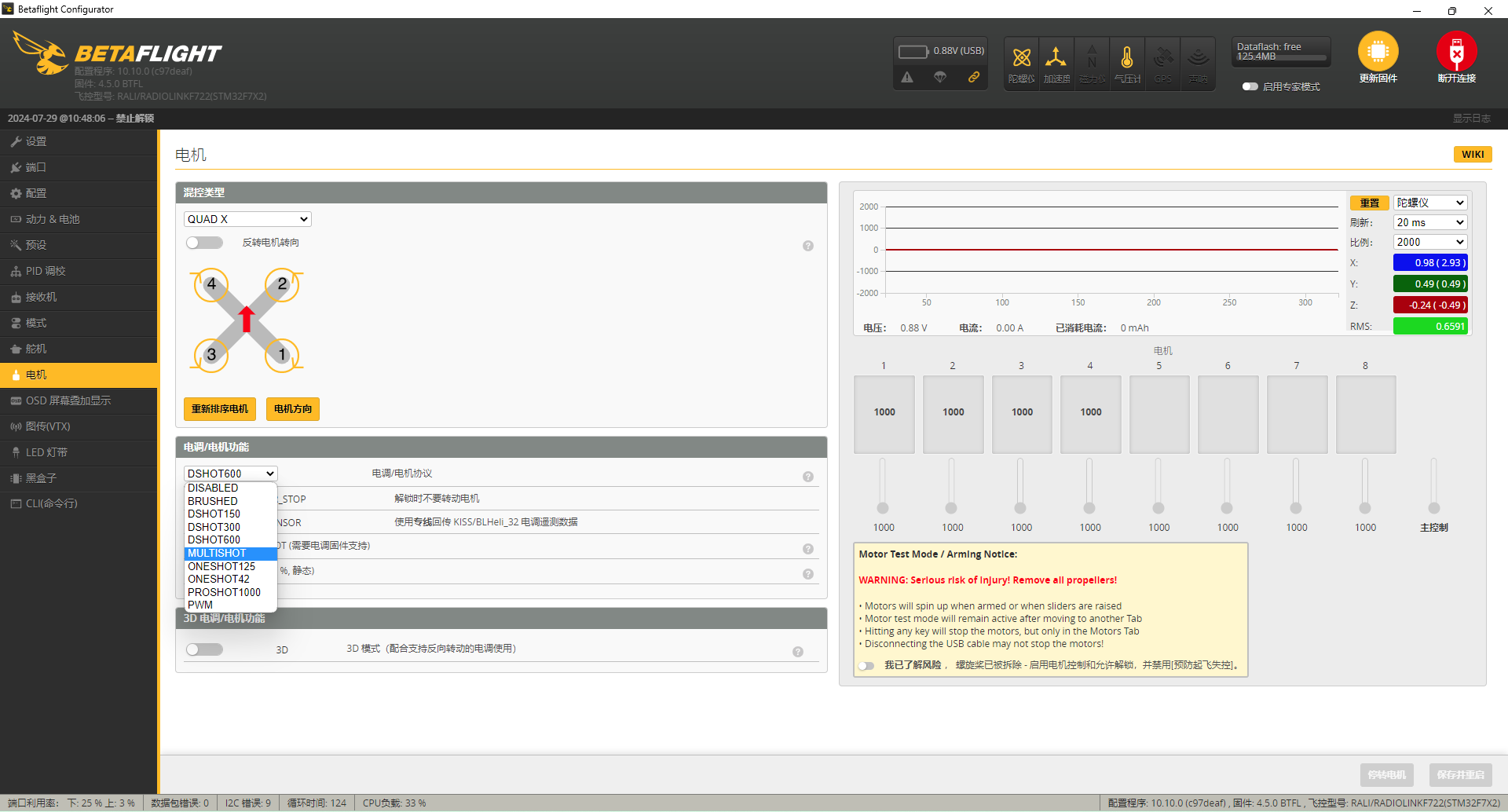

可完美支持双向DShot数字油门通讯，OneShot和普通PWM信号。

* 可通过PC版或者手机版Betaflight地面站进行设置。

支持多信号协议

支持地平线、SBUS信号、黑羊、ELRS接收机，全面兼容市面上所有遥控器。

ELRS接收机

黑羊接收机

SBUS接收机

严苛品控，可靠保障

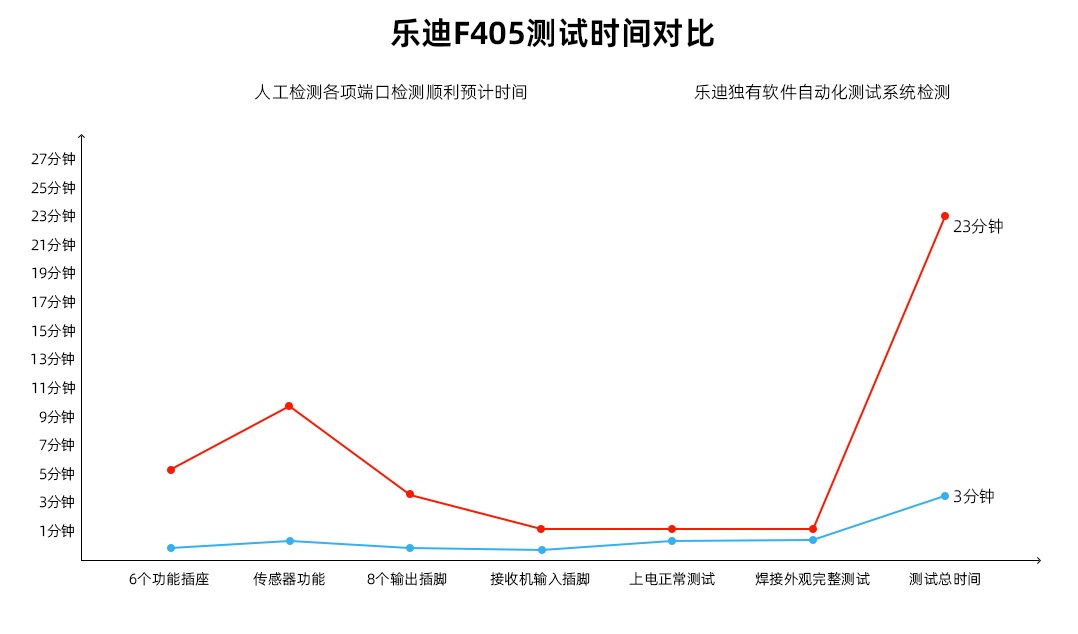

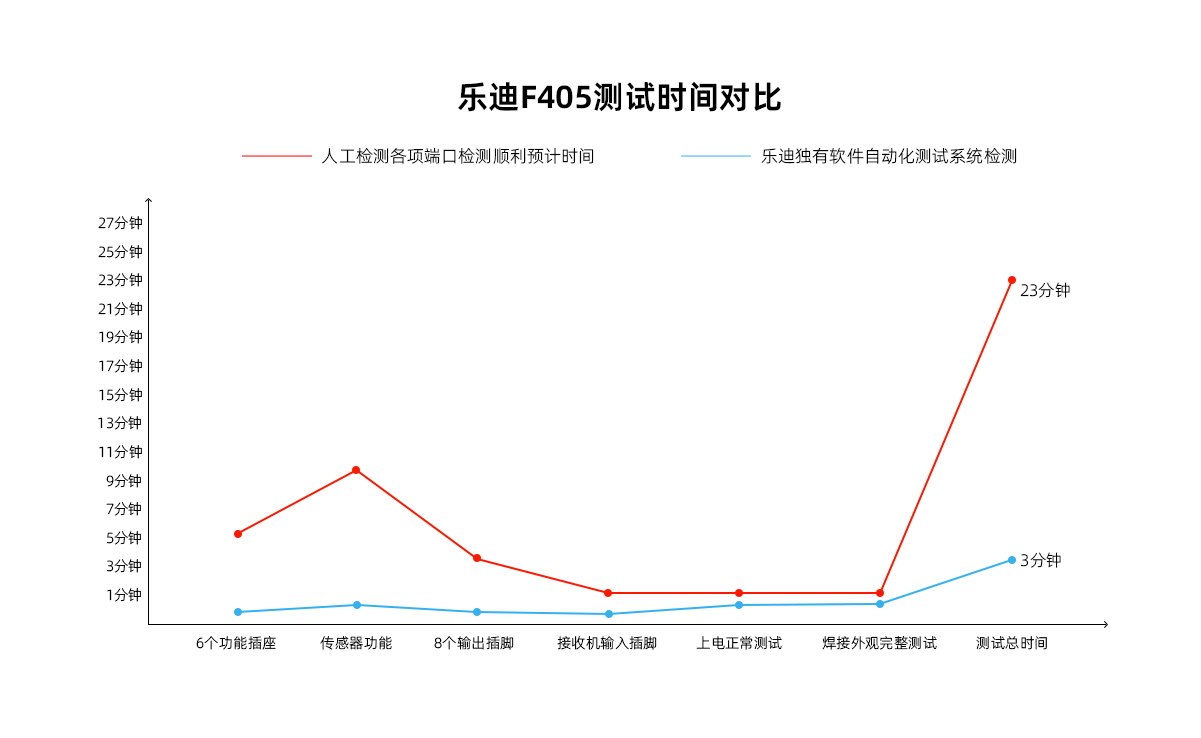

自动化测试系统

自主研发行业领先的全参数测试流程，每块飞控均通过高温、振动、信号稳定性、

端口功能等20项严苛测试，不仅生产高效率，而且实现了每块飞控板的全参数全功能测试。

供应链保障

采用工业级LDO与成熟器件选型，确保-30℃至85℃环境下稳定运行。

高性价比整机解决方案

乐迪全比例16通道遥控器T16D+4000米远距离接收机R16F+1W远距离拓展ELRS高频头+F405飞控+50厘米定位精度GPS TS100+DJI/蜗牛高清数字图传系统+DJI/蜗牛高清FPV眼镜，实现高速航拍穿越机等多种高性价比解决方案的超强应变能力。

电池

四合一电调

接收机

F405飞控

GPS

电机

桨叶

高清数字

图传系统

ELRS高频头

高清FPV眼镜

遥控器

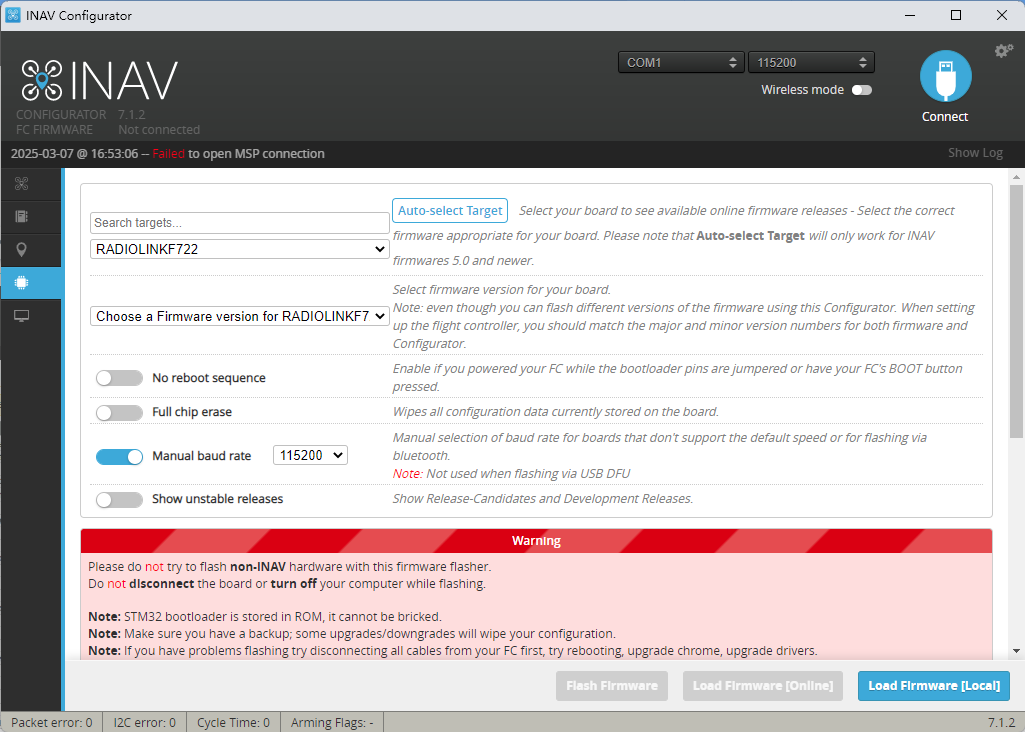

* F405支持PC版或者手机版Betaflight，ArduPilot, INAV地面站进行调参或升级。

* F405暂时只支持乐迪固件，如需升级，请至乐迪官网下载最新版固件。

* F405的最新固件不会另行通知，请关注乐迪官网固件下载版块，查看最新固件及固件说明，请根据自己的需要进行升级。

* 在您使用F405的过程中，如果遇到使用问题，可以查看本介绍导航栏上的说明书，使用教程或者常见问题。

* 在查阅了所有教程之后仍然对操作有疑问，可通过电话或者QQ的方式咨询我司技术支持。

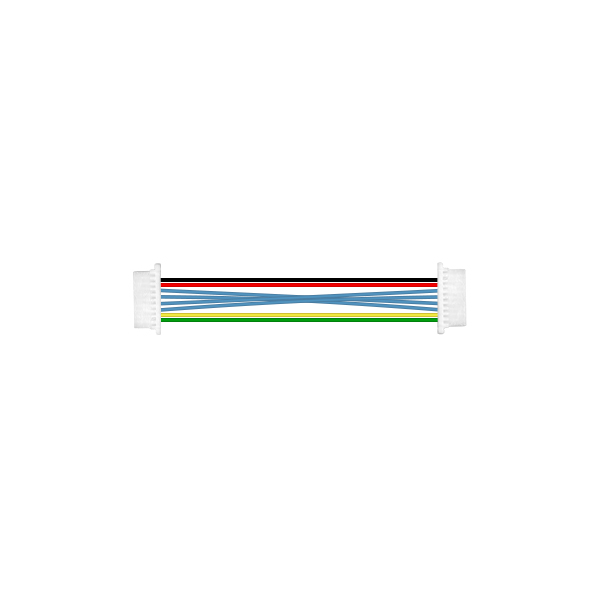

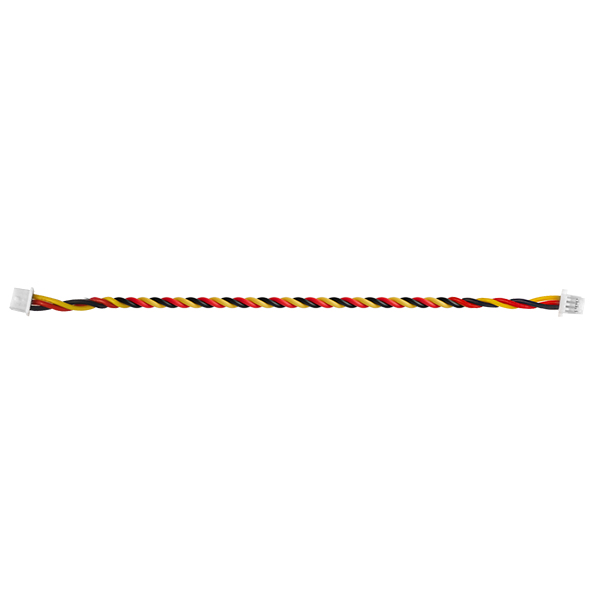

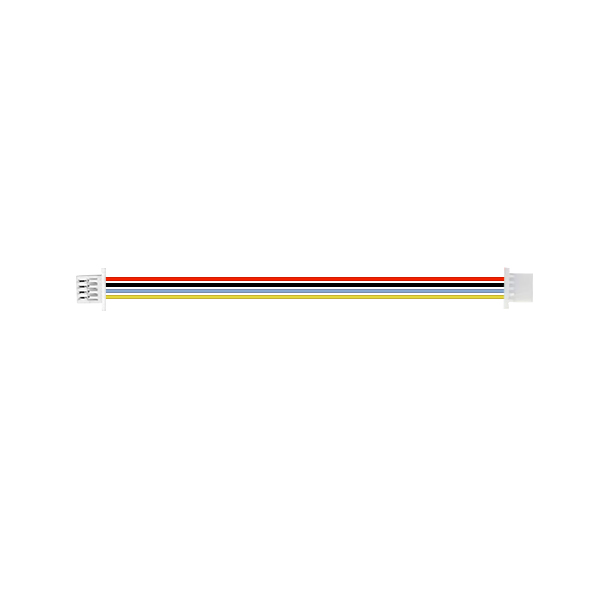

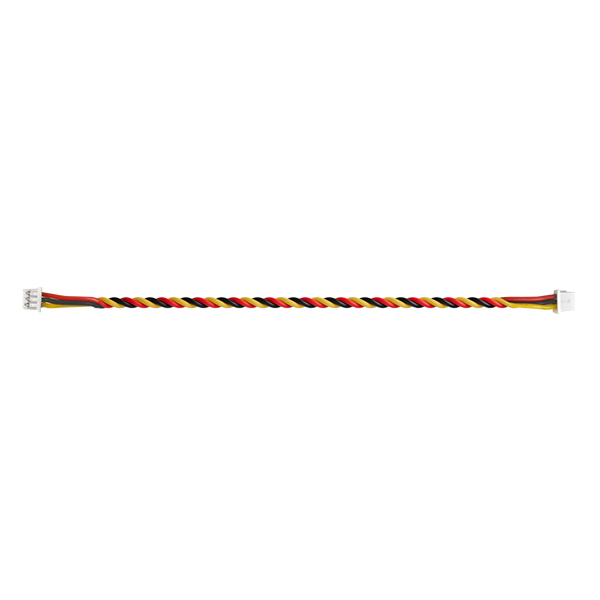

F405包装清单
