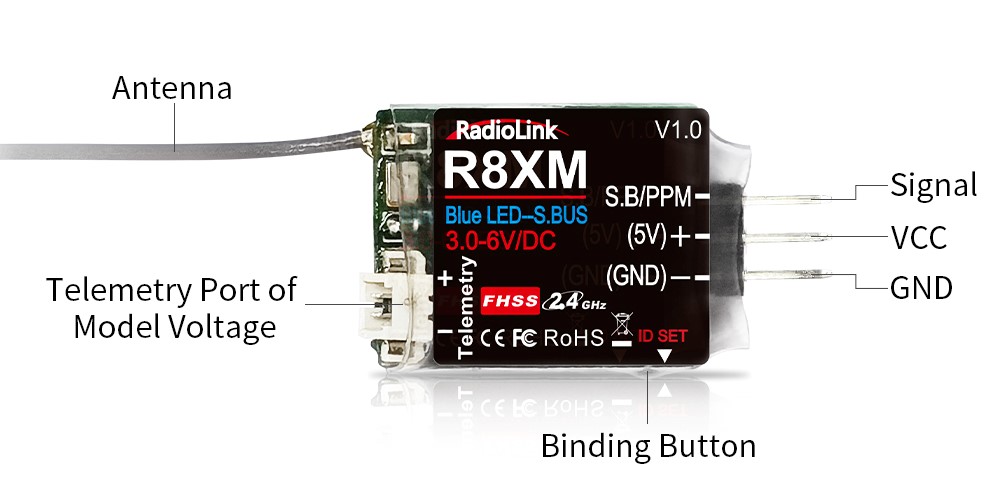

R8XM介绍

Radiolink R8XM 2.4G 八通道双向回传迷你接收机, 3g极轻重量，且稳定遥控距离可达空中4000米。适用于乐迪八通道遥控器T8FB(BT)、T8S(BT)、T8FB(OTG)、T8S(OTG)。八通道遥控器RC8X，七通道遥控器RC6GS V3，六通道遥控器RC6GS V2、RC6GS，五通道遥控器RC4GS V3以及四通道遥控器RC4GS V2、RC4GS（注：需与飞控搭配使用）。

对码

每个发射机都有独立的 ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID 编码则储存在接收机内，且不需要再次对码。当您购买了新的 R8XM 接收机，必须要重新对码，否则接收机将无法正常使用（温馨提示：不兼容 2016 年 12 月之前生产的 T8FB）。

1. 将发射机和 R8XM 接收机间距 50 厘米以上放置。

2. 打开发射机电源开关，给接收机通电。

3. 按下接收机侧面的（ID SET）对码键 1 秒钟以上，接收机 LED 灯快速闪烁，指示开始对码。

4. 当接收机对码 LED 指示灯停止闪烁变为常亮，表示对码完成。如果对码没有成功，接收机对码 LED 指示灯会慢闪提示，请按上述步骤重新对码。（注：紫色指示灯常亮说明 R8XM 此时输出 SBUS 信号，红色指示灯常亮说明此时 R8XM 输出 PPM 信号，连续短按 R8XM 对码键 2 次即可切换信号。）

5. 请确认您的舵机可以根据发射机来操作。

温馨提示：

1. R8XM 接收机加了信号放大，回传距离等同于遥控距离 4000 米，所以遥控器和 R8XM 接收机对码时的间距最好保持在 50 厘米以上。间距太小的话，易造成信号堵塞，不能成功对码。在对码成功后，遥控器和 R8XM 接收机间距太小（如，50 厘米以内）时会有信号断开的现象，将遥控器和 R8XM 接收机间距拉大，信号断开的现象会自动消失。

2. 在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或接收机失去信号时，接收机的指示灯会慢闪提示。

信号输出类型

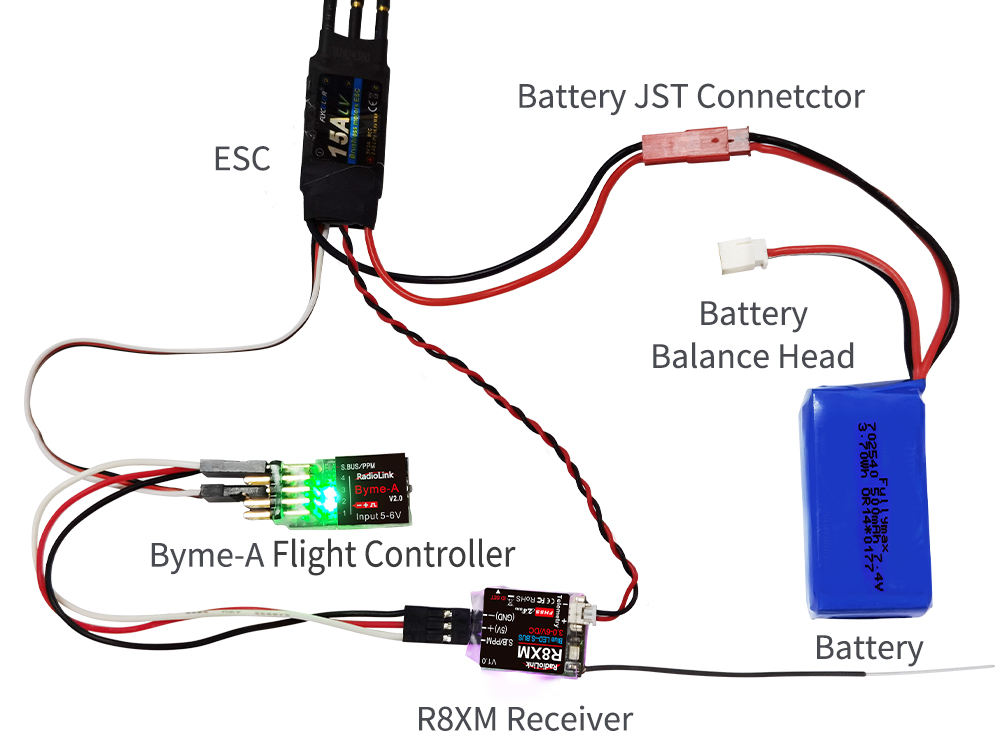

可输出8个通道的SBUS或者PPM信号, 支持市面上包括PIXHAWK, Mini Pix，TURBO PiX，APM，F4，F7等在内的多款飞控。

接收机指示灯为紫色，输出8个通道的SBUS信号；

接收机指示灯为红色，输出8个通道的PPM信号。

信号切换

短按接收机侧面的（ID SET）开关两次（一秒内），完成R8XM的SBUS和PPM信号的切换。

接收机天线安装

尽量保证天线笔直，否则将会减小有效控制范围。
大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，将天线放置在远离模型金属部件位置上。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
天线应该尽可能远离金属导体和碳纤维，至少要有1.27cm的距离，但不能过度弯曲。
尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中。
可以使用海绵或者是泡沫材料将其绕起来用以防震。
接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
