R8SM基本介绍

适用发射机型号

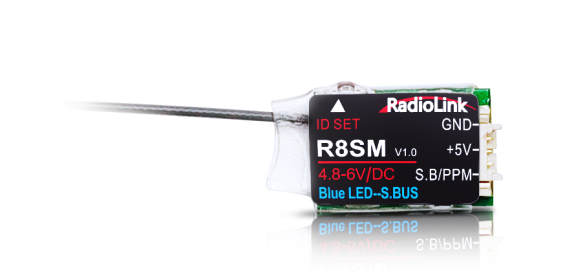

Radiolink R8SM 2.4G 八通道接收机, 适用于乐迪八通道遥控器T8FB/T8S,六通道遥控器RC6GS,RC6GS V2以及四通道遥控器RC4GS,RC4GS V2。2g极轻重量,18*13mm迷你尺寸,110轴距mini穿越机装机无压力。















信号输出类型

可输出8个通道的S-BUS或者PPM信号。

接收机指示灯为蓝色,输出8个通道的S-BUS信号;

接收机指示灯为红色,输出8个通道的PPM信号。











信号切换

短按接收机侧面的(ID SET)开关两次(一秒内),完成R8SM的SBUS和PPM信号的切换。











对码

每个发射机都有独立的ID 编码。开始使用设备前,接收机必须与发射机对码。对码完成后,ID编码则储存在接收机内,且不需要再次对码。当您购买了新的R8SM接收机,必须要重新对码,否则接收机将无法正常使用(温馨提示:不兼容2016年12月之前生产的T8FB)。

① 将发射机和接收机放在一起,两者距离在50厘米左右。

② 打开遥控器电源开关使遥控器处于开机状态。

③ 给接收机通电,按下接收机侧面的(ID SET)开关1 秒以上直至接收机指示灯开始闪烁便松开,当接收机指示灯停止闪烁变为常亮时,表示对码完成。



温馨提示:在发射机和接收机连接电源的情况下,当接收机和发射机未对码成功时或者飞行时接收机丢失信号时,接收机的指示灯会慢闪提示。









接收机天线安装

① 尽量保证天线笔直,否则将会减小有效控制范围。

② 大型的模型机可能会存在影响信号发射的金属部件,在这种情况下,将天线放置在远离模型金属部件位置上。这样在任何飞行姿态下都能保持拥有最佳的信号状态。

③ 天线应该尽可能远离金属导体和碳纤维,至少要有1.27cm的距离,但不能过度弯曲。

④ 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中。

⑤ 可以使用海绵或者是泡沫材料将其绕起来用以防震。

⑥ 接收机包含一些高精度的电子零部件。因此在使用时,请小心轻放,防止剧烈震动或处于高温环境中。

⑦ 为了更好地保护接收机,用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮,最好是将其放到塑料袋中并把袋口封好.如果有水分进入接收机,可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。



警告:连接程序完成以后,请将发射机关机再开机,则程序生效,以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时,或在发动机工作时不要执行连接程序,这时操作可能会导致严重伤害。









技术参数

① 通道数:8通道;

② 工作电压:4.8-6V

③ 工作电流:30mA(输入电压5V)

④ 尺寸:18*13mm

⑤ 重量:2g(含连接线)

⑥ 分辨率:4096,每级0.5us高精度,让所有舵机静若止水

⑦ 遥控距离:空中2000米左右,实际操控距离和飞行环境有关

⑧ 支持遥控器型号:T8S/T8FB/RC6GS/RC4GS/RC6GS V2/RC4GS V2
