无线教练线使用说明书

在线说明书目录

无线教练线使用说明书PDF版

① 开始使用前，请确保飞机设备油门动力处于关闭状态。

② 请确保教练遥控器和学员遥控器的机型参数设置一致。

③ 教练遥控器和学员遥控器无其他通电接收设备相接。

此说明书举例教练遥控器为AT9S，学员遥控器为T8FB

① 进入遥控器的“基础菜单”，并找到“教练功能”，按PUSH键进入教练功能设置菜单界面；

② 将教练遥控器的教练功能由混控：禁止改为混控：关闭，如下图所示（AT9/AT9S/AT10/AT10II设置相同）；

注意：乐迪教练功能为双模式教练功能（如果您需要使用双模式教练功能，请将AT9S升级到V1.7.8版本以上）

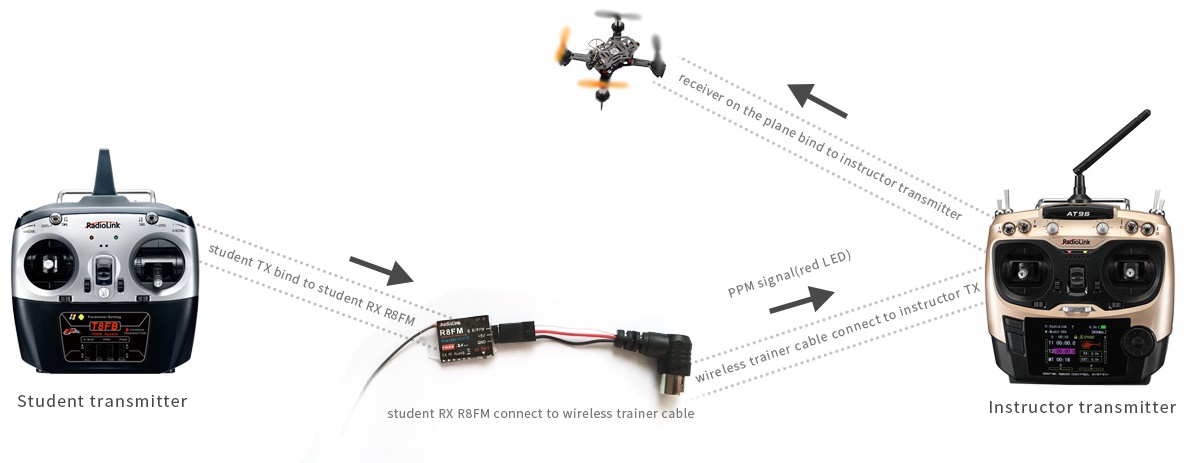

③ 教练遥控器AT9S和教练接收机R9DS对码（教练接收机接在飞行器上），对码完成后请关闭教练遥控器；

④ 打开学员遥控器T8FB并和学员接收机R8FM对码（注意：学员接收机必须支持PPM信号输出）；

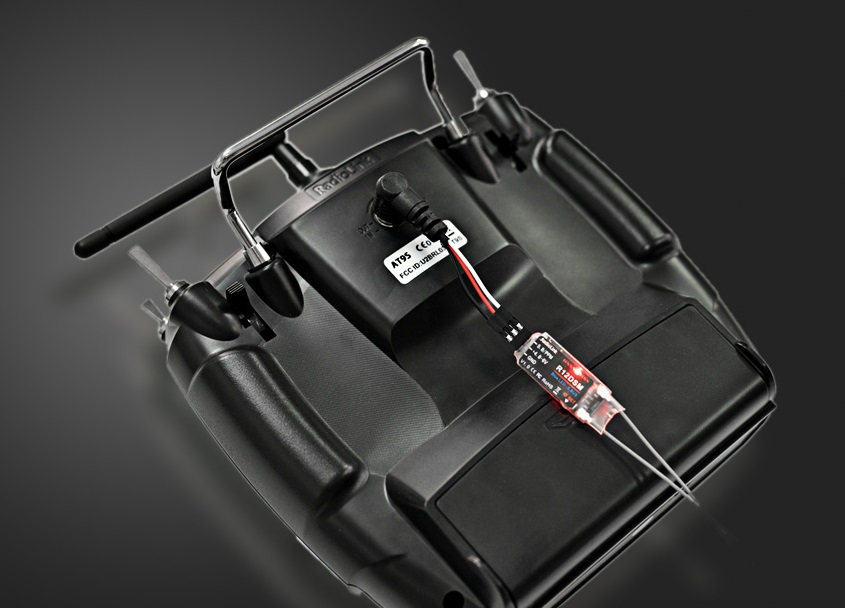

⑤ 将学员接收机R8FM接到教练连接线上（红黑电源线，白色信号线），并将教练线接到教练遥控器背后的模拟口上，对准卡位后打开遥控器，接收机指示灯常亮即连接正常，打开教练开关（H开关）即可进行教练功能操作。

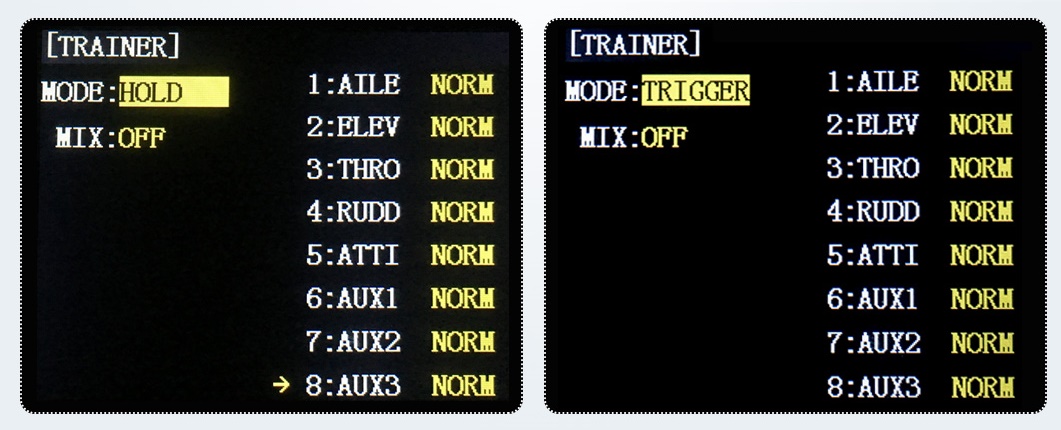

勾住教练开关不松开进入教练模式，由学员控制飞机。松开教练开关切换到普通模式由教练控制。

长时间勾住教练开关会造成手指疲劳，交替模式下只要拨动教练开关一次（一次触发不需要保持一直勾住教练开关动作）切换到教练模式由学员控制，再次拨动教练开关一次切换到普通模式由教练控制。通过单次拨动触发教练和普通模式下交替。

遥控器和接收机通电，拨动教练遥控H开关，教练功能界面显示混控：打开，此时教练功能开启，学生遥控器可控制教练接收机上的舵机设备，松开或者再次拨动教练遥控H开关（温馨提示：是松开还是再次拨动H开关来取消教练功能根据您将教练模式设置为触发还是保持功能而定），教练功能关闭，学生无法控制设备。

验证教练功能可正常工作后，即可进行教学使用。

① 输入电压：4V-12V

② 输出电压：5V

③ 电流：200mA

（备注：由于教练连接线输出端5V功率限制200mA，只支持接收机供电，不可接入舵机，图传等其他设备）

④ 支持信号：PPM
