第一章RC8X 遥控器简介
- 请勿在雨雪天气使用遥控器！雨水或者湿气可能会通过按键或开关的缝隙进入遥控器内部而导致车辆不稳定甚至失去控制。而且这样的天气环境会也对遥控器产生干扰，从而导致失控而产生意外！如果不可避免的要在潮湿的天气里使用本产品（诸如比赛），请一定要用塑料袋或者防水布遮盖您的遥控器及接收机，如果出现闪电请绝对不要飞行。
- 禁止在人群密集区及国家法规禁止的场所内使用此设备！
- 请勿让儿童接触本产品，本产品并非玩具，不适合未满14岁的人士使用。在有儿童出现的场景操作时请务必特别小心注意。
- 操作模型时需严格遵守飞行！
- 务必确保开机前油门扳机及微调设置在中立位置，然后打开遥控器电源，检查遥控器的油门舵量，确保它在中立位置，再检查遥控器的电量是否符合工作要求，后再接通接收机电源！
- 务必在操作模型之前检查伺服器的各项动作是否与对应操纵杆方向一致，如果不一致，请调整后再使用！例如：让朋友握住模型，或将模型夹紧，或将其放置在轮子或道具不能接触任何物体的地方。人走开并检查舵机是否跟随遥控器的操作移动。如果您发现任何异常操作，请勿操作该模型。 同时检查以确保模型内存与使用的模型相匹配。遥控器的问题以及模型安装不当都可能导致失控。
- 禁止先关闭遥控器再断开模型电源，停止使用前请先关闭接收机及受控设备动力电源，再关闭遥控器电源，如果操作反向可能导致失控，从而产生意外！
- 请勿使用此范围以外的电池。RC8X遥控器工作电压为7.0V~17V，您可以选择使用8节7号1.5V干电池，2S~4S锂电池，或6S镍氢电池作为遥控器供电电池。

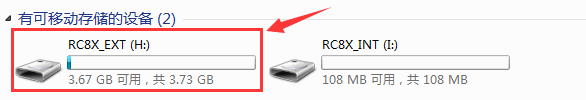

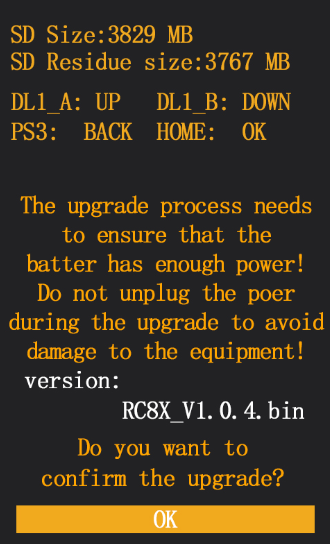

- 请勿使用充电器连接遥控器的USB接口进行充电。RC8X遥控器的左侧设有Type-C头的USB接口，此接口可以用于升级固件、拷贝数据、给5.8G图传接收机供电、以及给RC8X进行临时供电，但不能连接充电器进行充电。

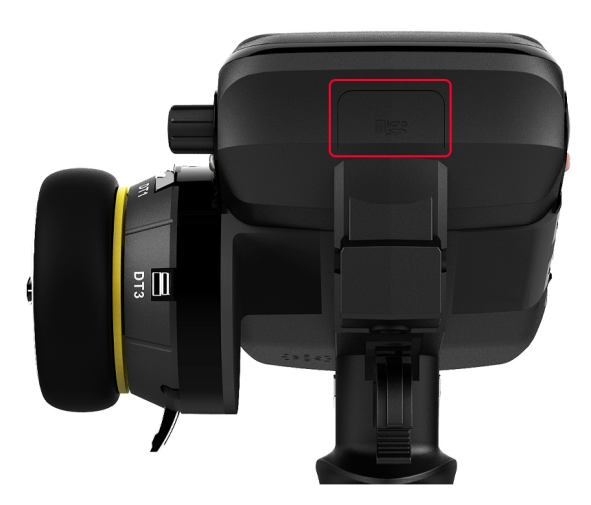

- 请务必在遥控器关机状态下拔插Micro SD卡。如果在读写数据时移除SD卡，可能会损坏SD卡和丢失数据。
- RC8X需要有SD卡插入才能正常使用，使用前请确保SD卡已插入。

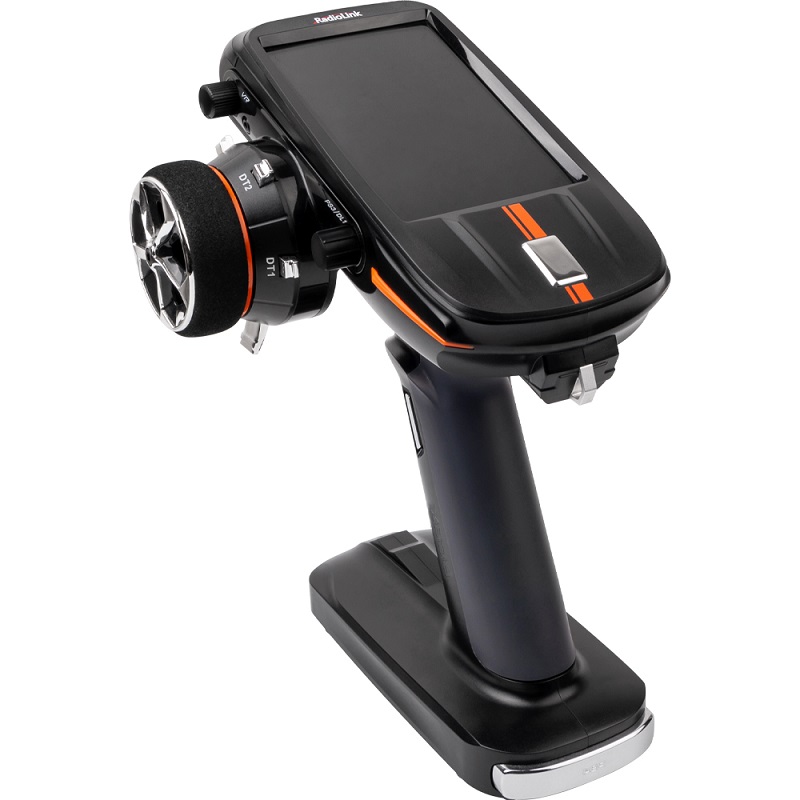

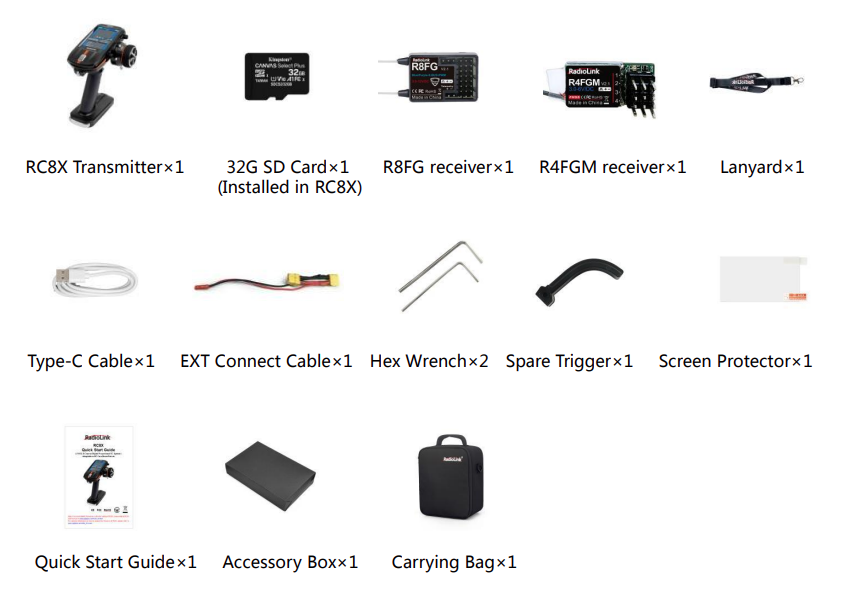

RC8X是一款8通道全功能枪式电容触摸屏遥控器，标配R8FG接收机内置专业飘移车用陀螺仪，且自带RSSI信号强度值和动力电池电压回传功能。遥控器支持200组模型存储和16组子ID数据存储，人声自定义语音播报、遥控器背景和主题颜色均可自定义设置。支持多种高级混控，如：4WS、4WD、坦克、双引擎船模、CPS车灯混控等。完整的油门曲线，刹车曲线等竞赛曲线功能。4.3英寸彩色电容触摸屏，功能页面切换无延迟，手机级刷屏体验。地面或水面稳定遥控距离600米，支持越野车，拖头车，大脚车，短卡，街车，货柜车，漂移车，房车，蚊车，履带车、单/双引擎打窝船，救援船等所有车/船模型。
|

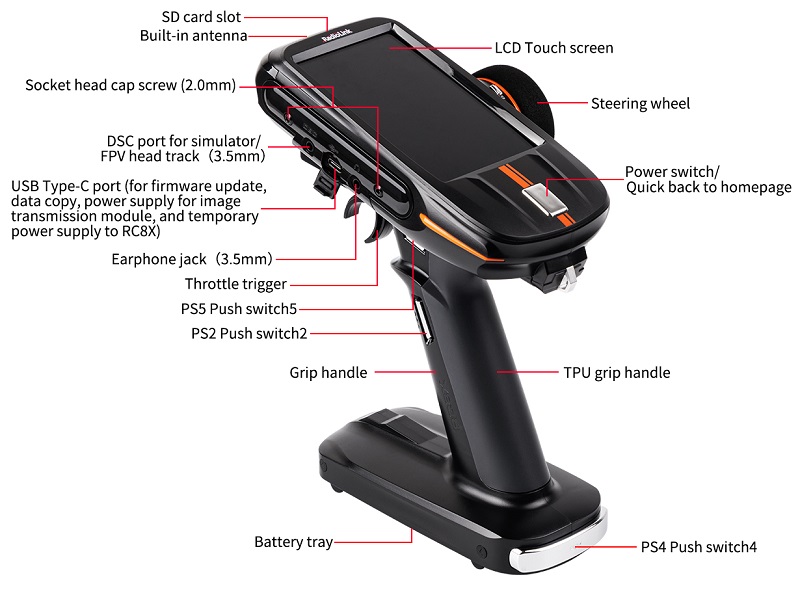

RC8X 遥控器
|
|
遥控器 尺寸
|
121*163*209mm （长*宽*高）
|
|
遥控器 重量
|
438.5g
|
|
模型应用
|
车、船、机器人、机甲
|
|
遥控器通道数
|
8通道
|
|
遥控器屏幕
|
4.3英寸800*480彩色IPS电容触摸屏
|
|
遥控距离
|
稳定地面遥控距离600米
|
|
遥控器工作电流
|
250mA±10mA@8.4V（屏亮状态下）；
190mA±10mA@8.4V（屏灭状态下）
|
|
遥控器工作电压
|
7V～17V DC（6S镍氢电池 /一节2S-4S锂电池 / 8节7号电池）;
5.5V（通过Type-C线连接至电脑或充电宝给RC8X供电）
|
|
遥控器天线长度
|
内置天线
|
|
传输频率
|
2.4GHz ISM波段（2400MHz~2483.5MHz）
|
|
调制模式
|
GFSK
|
|
遥控器射频功率
|
<20dBm
|
|
遥控器扩频方式
|
FHSS 67信道伪随机跳频
|
|
数据分辨率
|
4096级，每级0.5us
|
|
遥控器低压报警
|
默认低于6.8V后报警，使用2S-4S锂电池时请自定义设置报警电压值
|
|
动力电池低压报警
|
支持
|
|
接收机低压报警
|
支持
|
|
RSSI信号强度报警
|
支持
|
|
菜单自定义
|
支持，背景颜色，字体颜色，功能按钮，显示图片等均可自定义
|
|
遥控器电池仓尺寸
|
92*52*14.5mm （长*宽*高）
|
|
遥控器模型存储数量
|
200组模型数据
|
|
支持的接收机
|
R8FG (标配), R7FG, R6FG, R6F, R8EF, R8F, R8FM, R8SM, R8XM, R4F, R4FGM
|
|
语音播报
|
支持，语音播报内容，形式等均可自定义
|
|
外置黑羊高频头
|
支持
|
|
R8FG接收机
|
|
接收机尺寸
|
35×24×13.5mm（长*宽*高）
|
|
接收机重量
|
10.5g
|
|
接收机通道数
|
8通道
|
|
遥控距离
|
稳定地面遥控距离600米
|
|
接收机工作电流
|
35mA(5V)
|
|
接收机工作电压
|
3-12V
|
|
接收机信号输出
|
SBUS&PPM&PWM
|
|
回传信息
|
接收机集成信号、信号强度RSSI、接收机电压、动力电池电压信息回传
|
|
陀螺仪
|
接收机集成专业车用陀螺仪
|
|
防水等级
|
IPX４，国际电工委员会(IEC)推荐的IP××等级标准，IPX４等级指液体由任何方向泼到外壳没有伤害影响
|
|
兼容遥控器
|
RC8X, RC6GS V3, RC4GS V3，RC6GS V2, RC4GS V2, RC6GS, RC4GS, T8FB, T8S
|
以下配件非RC8X遥控器标配配件，您可以打开手机淘宝扫描右下方淘宝店铺二维码进行购买，或登陆官方网站www.radiolink.com了解更多产品及相关信息。

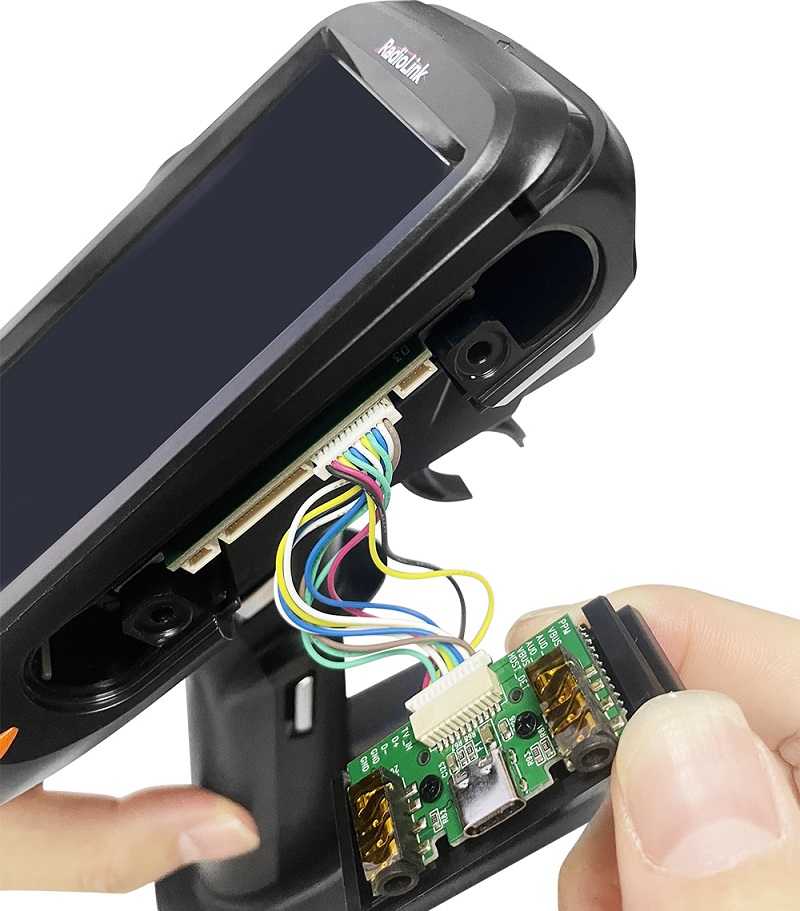

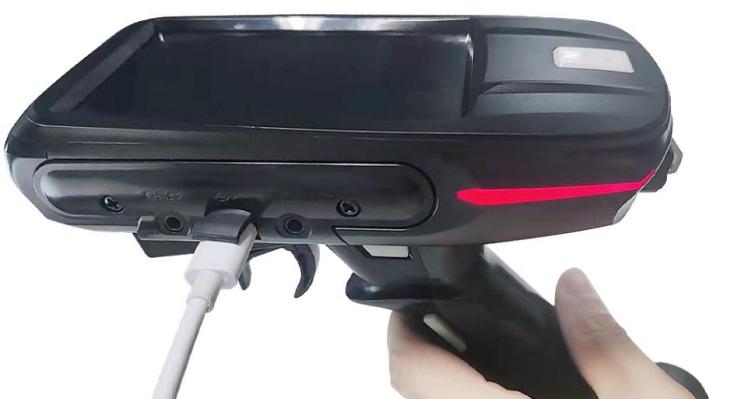

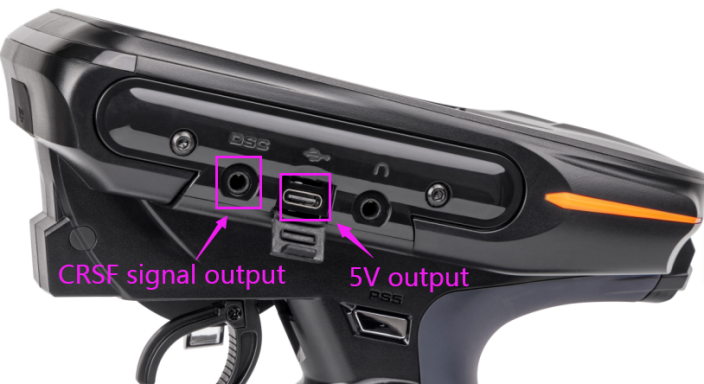

RC8X Type-C口除了用于升级固件、拷贝数据、给5.8G图传接收机供电，还可用于给RC8X临时供电。当遥控器电池没电或操控模拟器时，可以将移动电源或电脑等供电设备连接至遥控器的Type-C口，给遥控器5V供电，然后将遥控器正常开机即可使用。
注意：
- 使用Type-C口进行临时供电时，电池仓内请勿连接电池，避免电池过放。
- RC8X Type-C口的输入电压最大为5.5V。
|

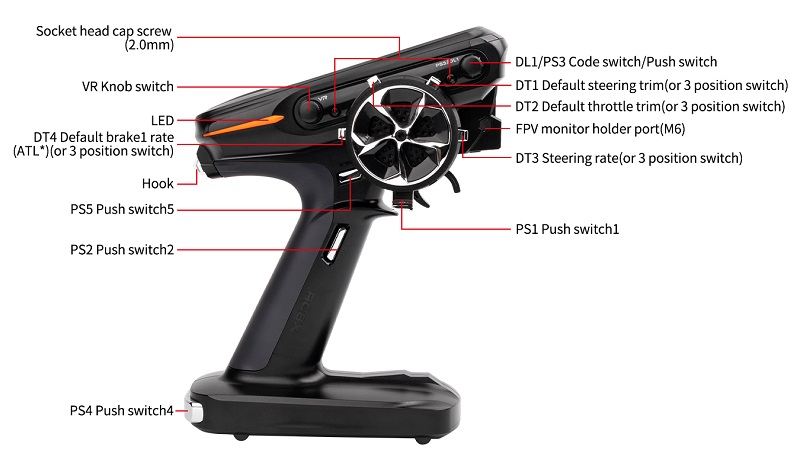

开关按键型号
|
英文全称
|
功能
|
操作方式
|
|
DT1
|
Digital Trim 1
|
转向数字微调按键
|
前推和后拉，数值增减；
按下，一键清零微调数据；
4个DT按键也可以通过设置，当作4个3档开关使用，具体设置方法请参考章节：1.2.8遥控器三段开关设置。
|
|
DT2
|
Digital Trim 2
|
油门扳机数字微调按键
|
|
DT3
|
Digital Trim 3
|

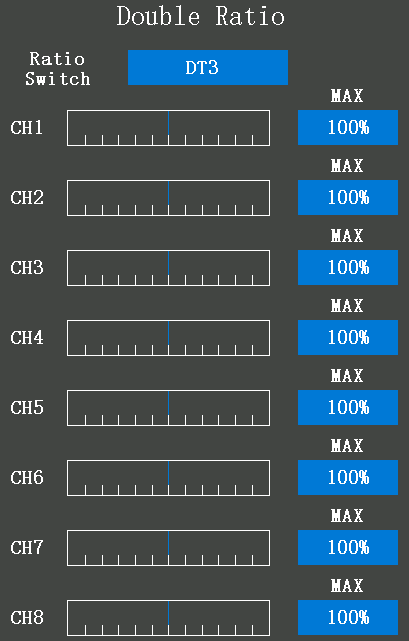

双比率切换按键
|
|
DT4
|
Digital Trim 4
|
刹车1比率（ATL*）数字按键
|
|
DL1/PS3
组合按键
|
Digital Dial 1
|
编码开关，陀螺仪增益
|
顺时针和逆时针旋转调整数值
|
|
Push Switch 3
|
按键开关，默认控制背光灯开启和关闭，可进行自定义设置
|
按下才能触发，旋转无使能与DL1为同一个旋钮
|
|
PS1
|
Push Switch 1
|
按键开关，默认控制4通道，可进行自定义
|
分自锁和点动形式运动。
|
|
PS2
|
Push Switch 2
|
按键开关，默认控制56通道，可进行自定义设置
|
遥控器左右两边两各有1个PS2，主要方便不同左右手用户操作习惯
|
|
PS4
|
Push Switch 4
|
按键开关，默认控制67通道，可进行自定义设置
|
在遥控器底座后边
|
|
PS5
|
Push Switch 5
|
按键开关，默认控制75通道，可进行自定义设置
|
遥控器左右两边各有1个PS5，主要方便不同左右手用户操作习惯
|
|
VR
|
Vary resistor
|
旋钮开关，默认控制3通道，可进行自定义设置
|
|
|
HOME
|
|
电源开关按键/返回主界面的快捷键
|
|
转向轮
|
Steering Switch
|
转向开关，默认控制1通道，实现车体左右转向，也可自定义设置同时控制1通道和其他功能。
|
|
油门扳机
|
Throttle Switch
|
油门开关，默认控制2通道，实现车体前进和后退以及刹车，也可自定义设置同时控制2通道和其他功能。
|
RC8X的PS1、PS2、PS3、PS4、PS5、转向开关、扳机开关可以通过设置当做7个2段开关使用。设置方法如下：

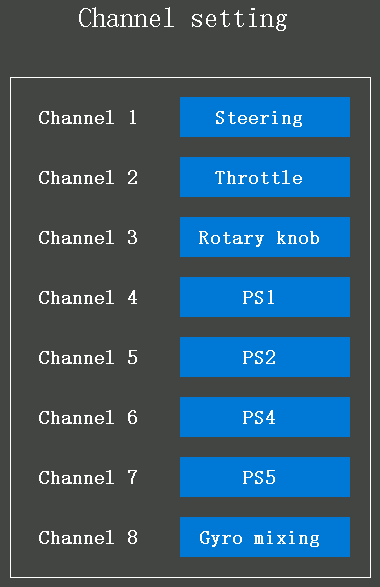

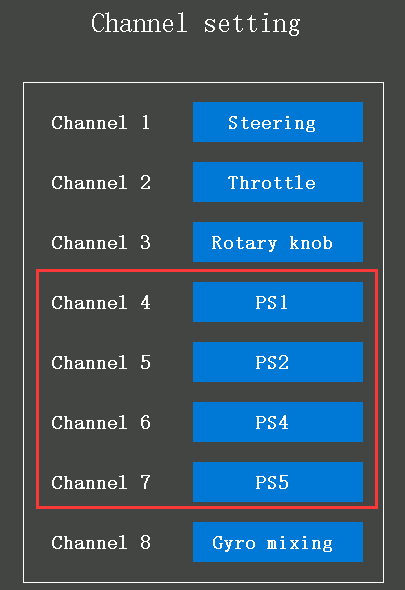

- 先在“通道设定”菜单里将需要设置的通道选择为PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关 任意1个按钮（通道4至通道7默认开关分别为PS1/PS2/PS4/PS5，见下图）；

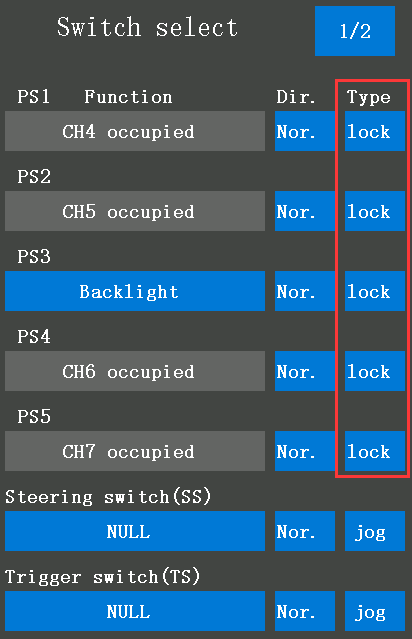

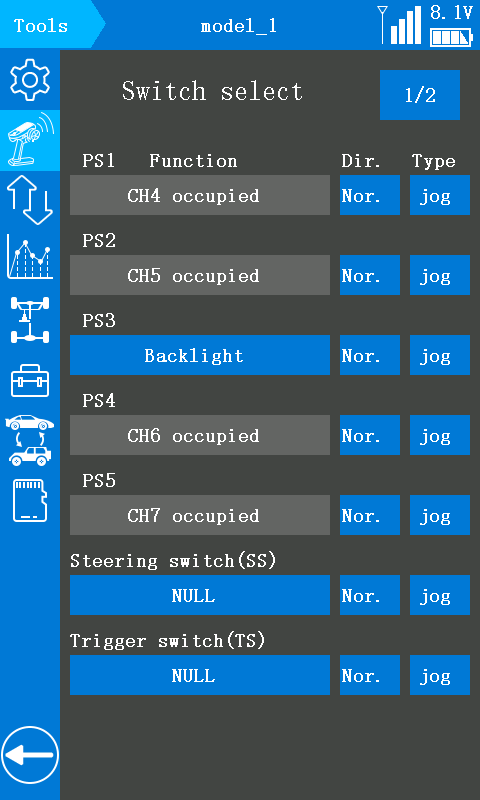

- 再到“开关/按键设定”菜单，将对应的开关/按键最右侧的阶级设置为自锁（见下图），这样按一下开关，通道输出值会由初始值跳变至最大值（或最小值）；再按一下开关，通道输出值会跳变至最小值 （或最大值）。
- 设置完，该开关/按键就可以当一个2段开关使用了，可以返回遥控器主界面，按键查看舵量效果。
注意：如果将开关/按键最右侧的阶级设置为点动，按下开关时通道输出值会由初始值跳变至最大值（或最小值），松开开关时会恢复到初始值。（例如：按下PS1后该通道输出+100舵量，松开PS1后该通道输出将恢复至-100舵量）。更多设置请参考章节2.2.7 开关/按键设定。
RC8X的4个DT按键可以通过设置当作4个3段开关使用。设置方法如下：

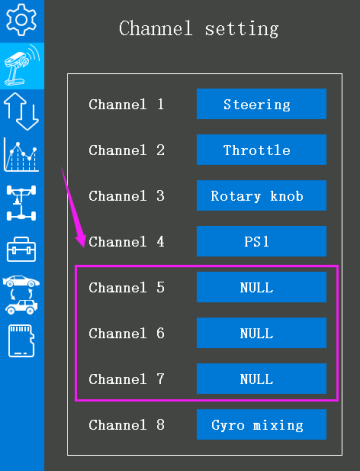

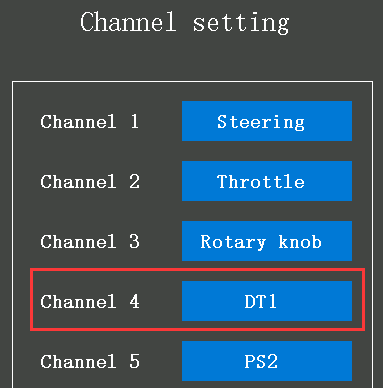

- 先在“通道设定”菜单里将需要设置的通道选择任意1个DT按钮（以通道4，DT1按钮为例，见下图）；

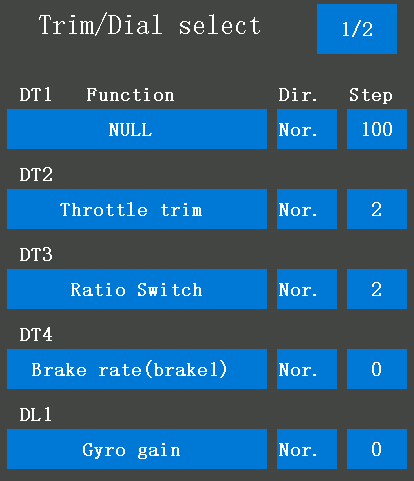

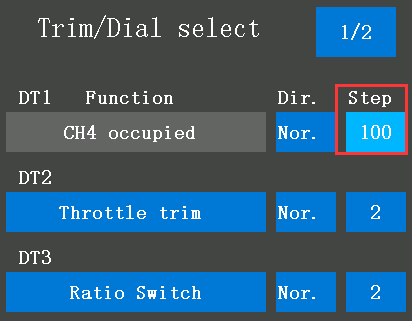

- 再到“微调/按键设定”菜单，将对应的DT按钮最右侧的阶级数值设置为100，这样每拨动一下DT按钮，它的舵量会直接到100。也可以根据个人需要设置不同的数值。
- 设置完，该DT按钮就可以当一个3档开关使用了，可以返回遥控器主界面，拨动对应的DT按键查看舵量效果。
1.2.9.1 遥控器供电：
RC8X遥控器工作电压范围7.20V-16.81715V，出厂自带电池盒，可装8颗1.5V的AAA电池；也支持 2S-4S锂电池和8个1.2V镍氢电池供电。RC8X具有电子防反插功能，输入正负极插反不会损坏遥控器。如果正负极插反，遥控器无法开机，请再正确插入电池，再长按开机键开机即可。

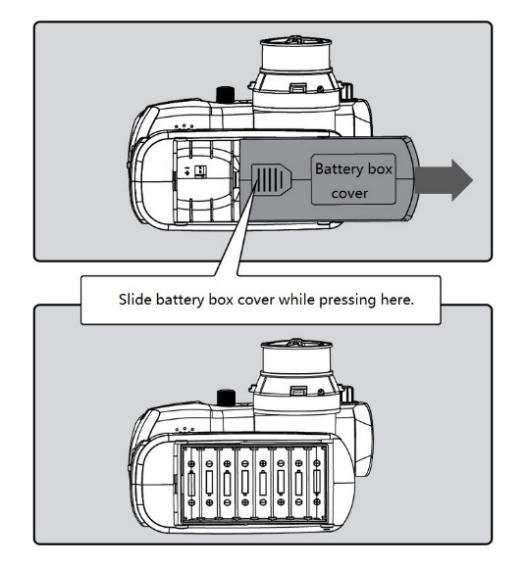

1.按照右图中箭头方向滑动，从遥控器上取下电池盖；
2.装入8颗新的AAA电池，请注意正负极标识；
3.安装完电池注意逐颗检查电池是否松开；
4.将电池盖滑回到外壳上。

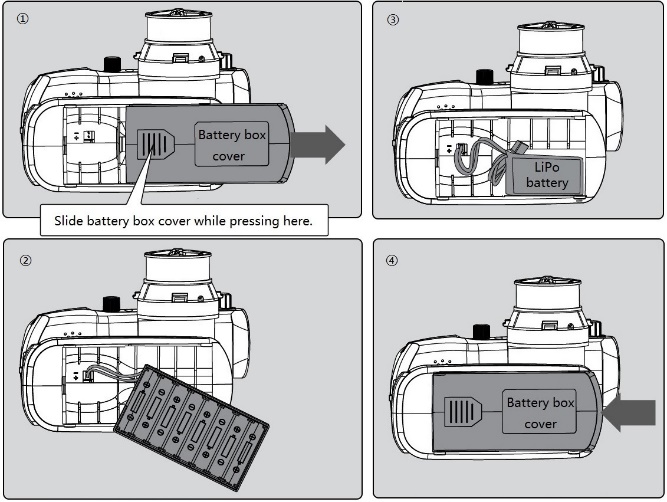

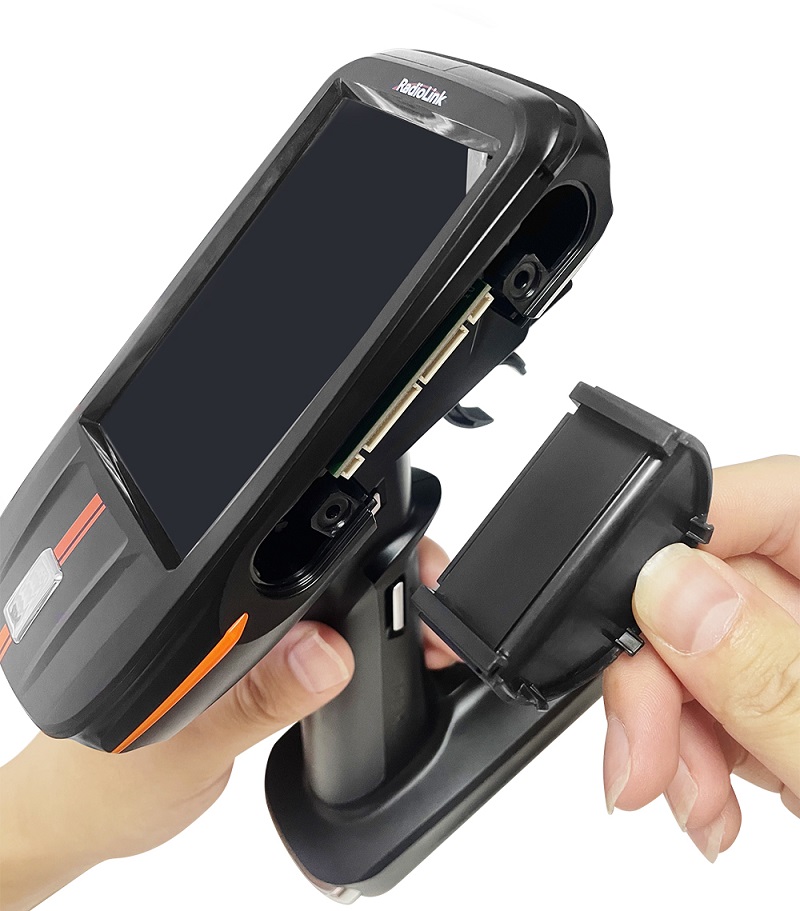

1.按照下图中箭头方向滑动，从遥控器上取下电池盖。
2.把电池盒取下来；
3.插入锂电池，请注意正负极标识；
4.将电池盖滑回到外壳上。

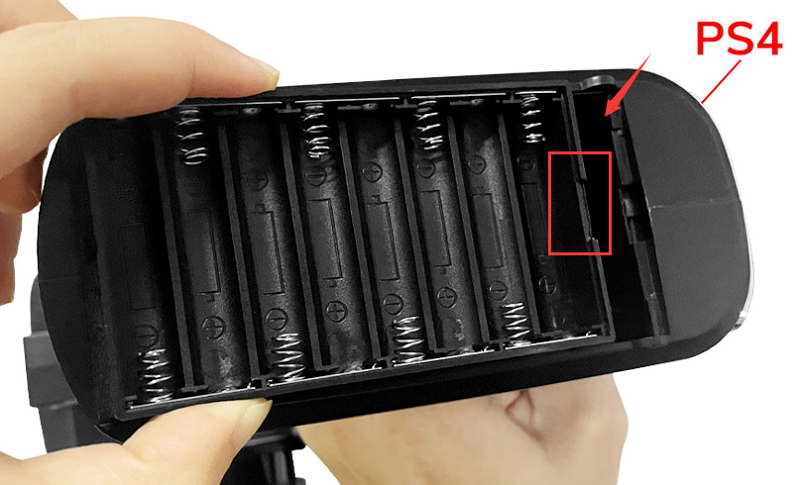

若使用锂电池供电，需要取下RC8X自带的电池盒，可参考以下两种方法取下电池盒：

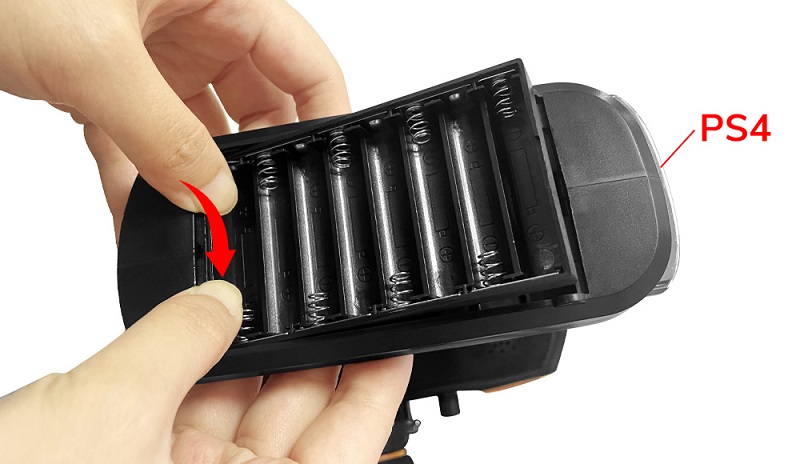

- 用大拇指将电池盒一端下压，另一端自动上翘，即可取出电池盒。

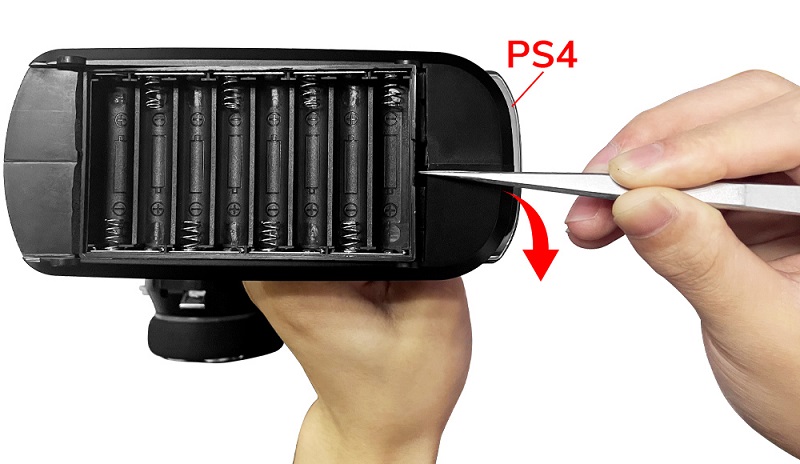

- 用镊子等工具将电池盒一端往上撬，即可取出电池盒。
若需要将电池盒装回电池仓，请注意电池盒有缺口的一端朝向PS4开关方向。
注意：如果接入电池后，遥控器仍然无法开机，请检查：
- 电池盒里的AAA电池正负极是否装反；
- 电池盒的插针正负极是否插反；
- 锂电池插针正负极是否插反；
- 所使用的AAA电池或锂电池是否有足够的电量。
- 如果输入电压低于5V，遥控器无法开机。
1.2.9.2遥控器开机

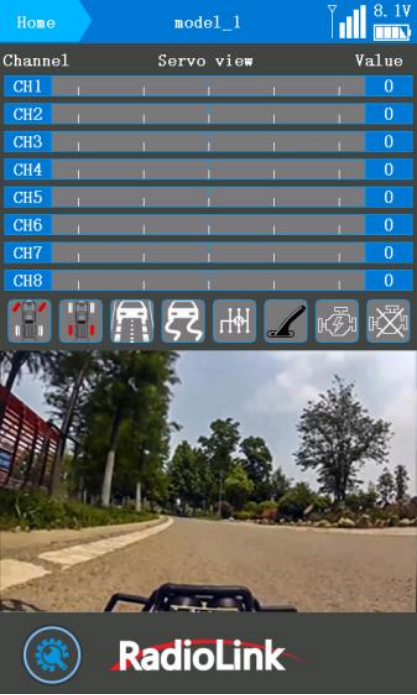

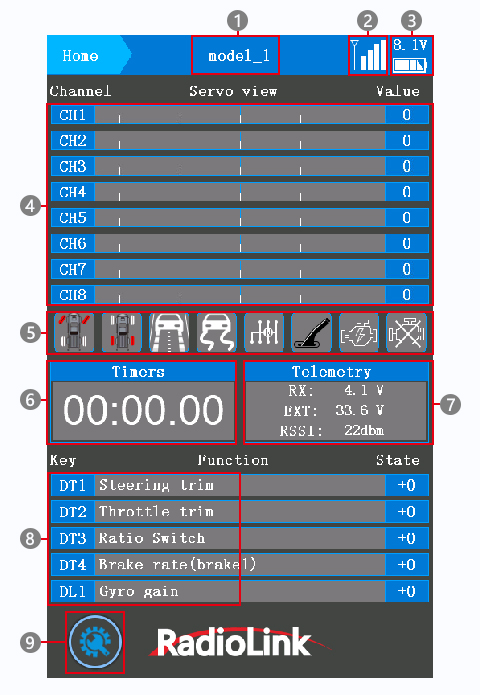

长按遥控器正面的HOME键约1.5秒，遥控器屏幕会出现RadioLink标志图标，同时发
出“welcome to RadioLink”欢迎提示音，然后屏幕会显示如下图。

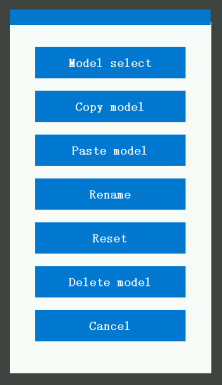

- 当前使用的模型名称。您可以在‘模型设置选择’菜单里选择不同的模型，最多可以支持200组模型存储，车辆行驶之前或启动发动机之前，一定要查看显示屏上的模型是否和实际使用的模型一致。如果选错模型，舵机的动作、大小、方向和中立位设置会发生错误，此时行驶将可能会导致车辆受损。
接收机信号强度显示标识。遥控器与接接收机成功对码后，遥控器会显示此信号塔图标。- 遥控器的电池电压。
- 当前月份、日期、时间。

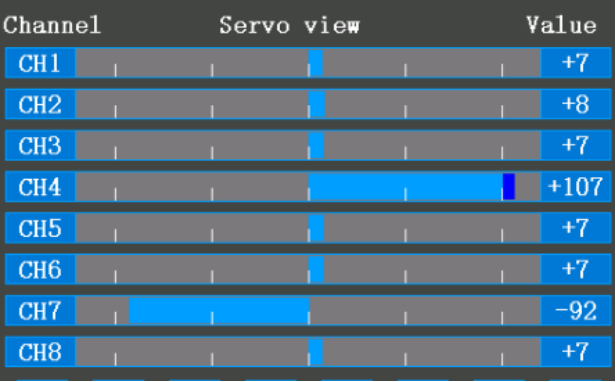

- 8个通道的舵量行程显示。当给遥控器各通道分配好对应的控制开关或按键后，操作对应的开关和按键，对应通道的舵量条显示会随之发生变化。

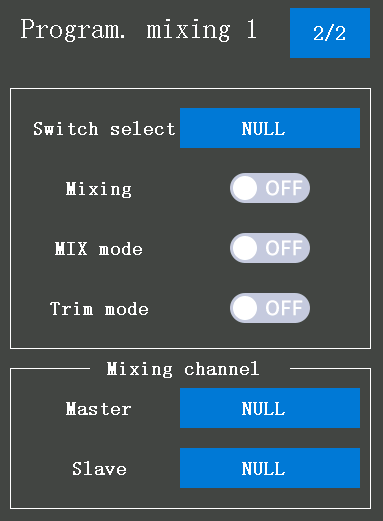

- 混控状态显示。当混控功能开启，对应的混控图标会亮起；混控功能关闭，对应的图标呈灰色。

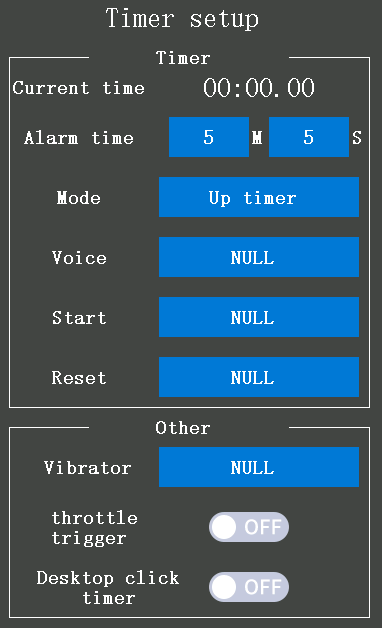

- 计时器，点击计时器可以触发“开始计时/关闭计时/复位”。点击一次开始计时，点击第二次暂停计时，点击第三次清零复位。具体功能设置方法：可参考2.6.2计时器。
- ：总计时器，用来记录遥控器的总开机时间。重复开关机不影响时间累计。
T2：点击计时器，点击计时器可以启动“开始计时/关闭计时/复位”。点击一次开始计时，点击第二次暂停计时，点击第三次清零复位。
具体功能设置方法：可参考第29页2.3.4计时器。
RX：接收机的供电电压；
EXT：车/船模型设备上的动力电池电压；
RSSI：接收机的信号强度值，“NULL”表示无信号或接收机和遥控器没有对码成功。RSSI值越接近0，则信号越强，RSSI负数数值越大，则信号越弱。例如：遥控器和接收机间距60厘米左右时，RSSI值在-30dbm以内，表示信号正常；如果遥控器和接收机间距60厘米左右时RSSI值为-45dbm，则表示信号异常了，具体测试方法参照1.3.7 RSSI值测试。
- 按键功能的数值状态显示，可快速查看DT1/DT2/DT3/DT4/DL1这几5个按键的当前的设置数值。
- 进入所有设置菜单的图标。点击该图标可查看所有的功能及菜单设置。

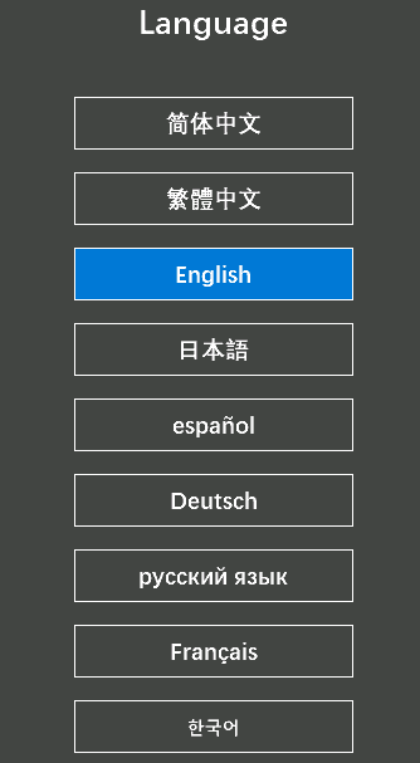

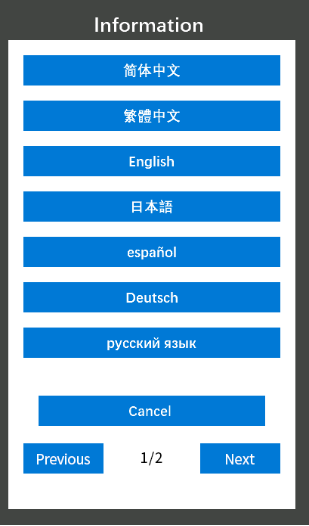

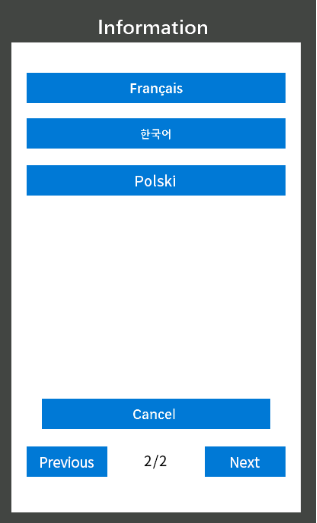

菜单界面有简体中文、繁体中文可选。
将遥控器开机，即可进入遥控器主界面，点击遥控器主界面左下角的
图标进入菜单设置，点击右侧的“Language”会出现多种语言，点击“简体中文”或“繁体中文”，菜单即可切换为中文”。
|
|
进入菜单设置
|
|
|

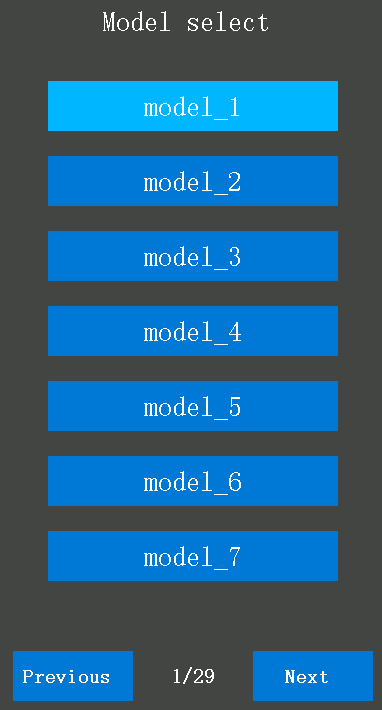

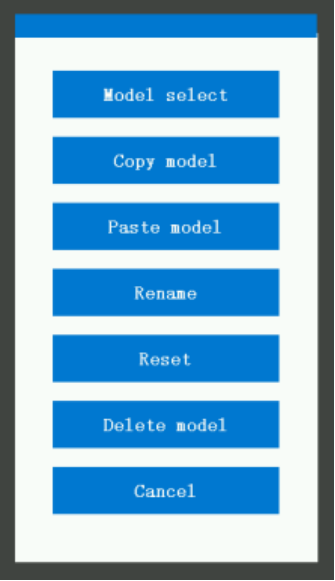

模型选择
|
|
|
系统设置
|
|
SD卡文件夹
|
|
|
基础菜单
|
|
在任一菜单，点击即可返回上一级菜单
|
|
|
回传设置
|
|
增加数值
|
|
|
竞赛菜单
|
|
减少数值
|
|
|
混控设置
|
|
将当前要设置的数值恢复到出厂默认数值
|
|
|
配件菜单
|
|
点击以上图标，即可进入设置菜单，点击该菜单下的各功能进行设置（查看该说明书目录，了解各菜单下的功能）。
示例：如何设置“舵量设置”功能？
答： 将遥控器开机，即可进入遥控器主界面，点击遥控器主界面左下角的
图标进入菜单设置，然后点击左边的 图标，再点击右侧的“舵量设置”菜单，进行各通道的数值，通过屏幕下方出现的[+]和[-]按钮来调整数值，点击屏幕下方的“复位”键，对应的设置数值会恢复到出厂默认值。设置完成后，点击屏幕左下角的
图标返回上一级菜单，或短按开机按键返回遥控器主页。

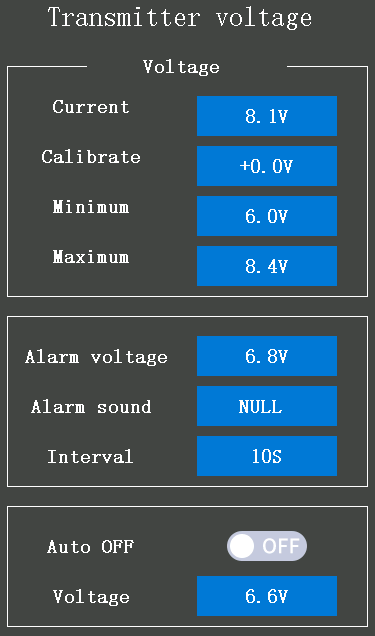

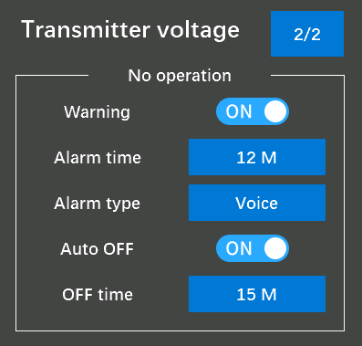

RC8X默认遥控器报警电压为7.26.8V，当输入的电池电压低于7.26.8V，遥控器会自动发出人声语音提示“遥控器电压过低”，请及时更换电池。遥控器的最低电压报警可根据个人实际使用的电池规格自行设置。
设置方法：将遥控器开机，即可进入遥控器主界面，点击遥控器主界面左下角的 图标进入菜单设置，然后点击左边的
图标进入“系统设置”，点击“电池设置”进入电池设置界面，再点击报警电压旁边的7.26.8V，即可对“报警电压”进行
设置。可使用屏幕下方[+]和[ - ]按钮来调整电压参数，如果您
使用的是2S锂电池，建议最低报警电压设置不低于7.4V；
如果您使用的是3S电池，建议不低于11.1V，4S不低于14.8V。
复位：表示将当前要设置的数值恢复到出厂默认数值。
返回：可点击左下角的 图标或短按开机按键，返回上一级菜单。
注意：此菜单里的其他选项设置方法，请参照2.1.5 电池设置。
RC8X出厂标配的接收机型号为R8FG。除R8FG外，RC8X还兼容七通道内置陀螺仪高压接收机R7FG、六通道内置陀螺仪高压接收机R6FG、六通道高压接收机
R6F、迷你四通道内置陀螺仪高压接收机R4FGM、迷你四通道高压接收机R4F等。
注：因为乐迪遥控器和接收机均为自主研发，不属于开源产品，所以乐迪的遥控器只支持乐迪的接收机，暂时不支持其他品牌的接收机，。乐迪接收机也只能用于乐迪遥控器。
RC8X遥控器出厂标配的接收机R8FG接收机，87通道高压内置专业级漂移陀螺仪陀螺仪接收机，自带动力电池电压回传功能，2.4G FHSS扩频算法，67信道伪随机跳频7通道接收机，内置专业级漂移陀螺仪（可同时输出PWM，SBUS，PPM三种信号模式）。
R8FG接收机出厂默认为关闭陀螺仪功能（绿灯），如需开启陀螺仪功能，请参照说明书1.3.5“接收机陀螺仪功能”。
RC8X遥控器和标配的R8FG接收机出厂前已经完成对码，所以如果您购买的是套机无需重新对码，即：遥控器和接收机通电后，无需任何额外操作，遥控器主界面会有信号柱显示（如下图），表示已经对码成功，请正确连接电调、舵机、电机等设备就可以使用。
如果您是单独购买新的R8FG接收机或其他型号的接收机，则需要重新和遥控器对码，否则接收机将无法正常使用。
开始使用设备前，请确认遥控器和接收机是否对码成功。因每个遥控器都有独立的ID，编码对码完成后，ID编码则储存在接收机内，且不需要再次对码。
对码步骤如下：
1）将遥控器和接收机间距60厘米左右放置（注意：遥控器和接收机的间距过近易造成信号堵塞，导致对码不成功或信号断开）。
2) 打开遥控器电源开关，再给接收机通电。
3) 按下接收机侧面的ID SET对码键1秒钟以上，指示灯开始快速闪烁，表指示开始对码。

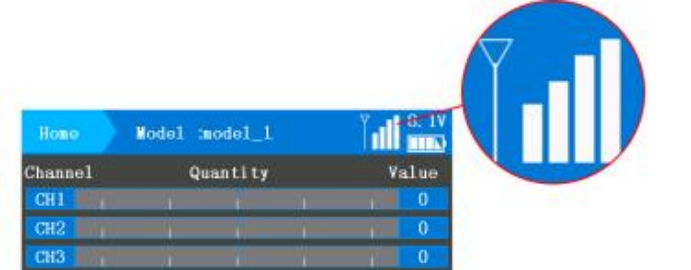

4) 当接收机指示灯停止闪烁变为常亮，表示对码完成，此时在遥控器屏幕上方会出现信号柱标识（如上图）。如果没有出现信号标识，则表示没有对码成功，接收机指示灯会慢闪提示，请继续参考上述步骤重新对码。

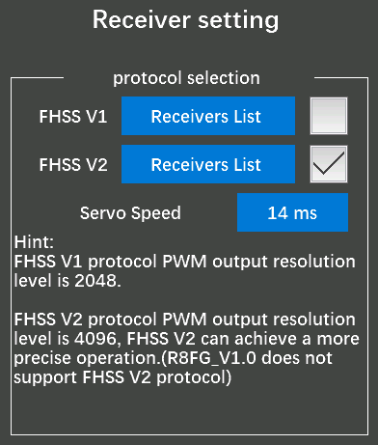

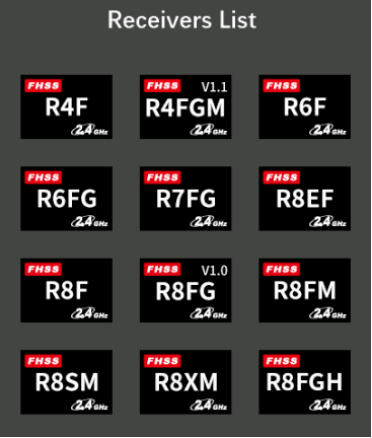

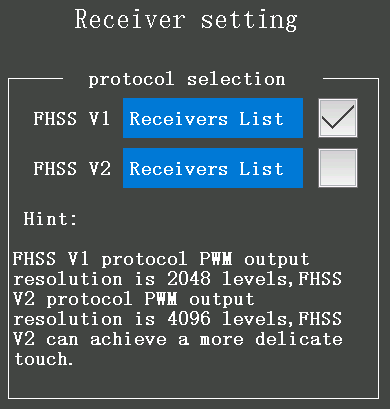

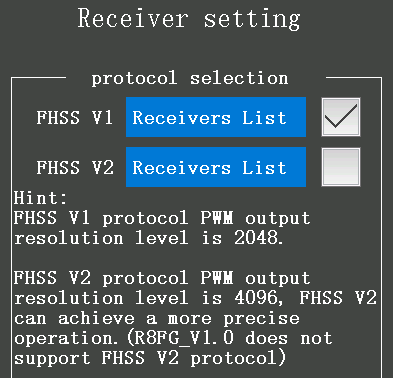

注意：如果您使用的接收机不是R8FG, 而是其他型号如R7FG, R6FG等，需要到遥控器“基础菜单”-“接收机设置”中选择FHSS V1（如右图），然后再进行对码。点击此处的接收机列表可查看该接收机属于FHSS V1还是FHSS V2。如果接收机通信协议选择错误，会无法对码。
1.3.3.1接收机上各通道插针的连接
图一
图二

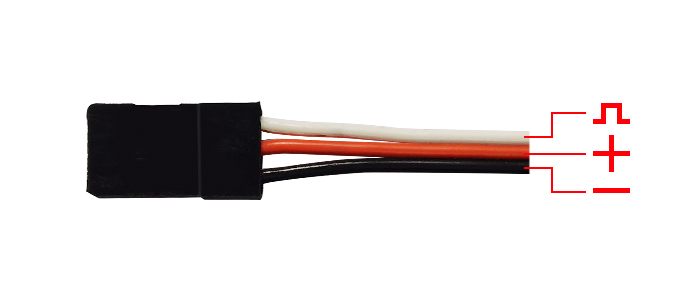

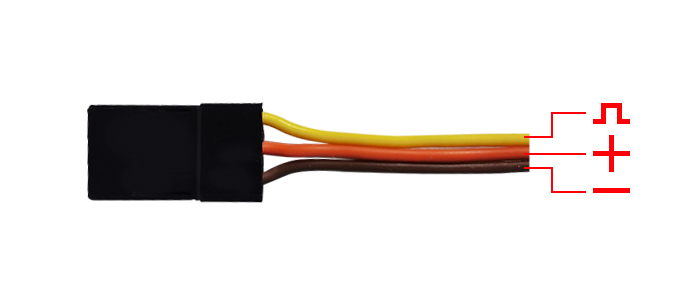

接收机的连接通常使用上图杜邦线，常见为白/红/黑色线（如图一）或者黄/红/棕色线（如图二）。两种舵机线都是浅色线（白或黄）为信号线，深色线（黑或棕）为地线（－），中间红色线为5V供电(＋)，三根线分别与接收机标签“
”相对应，连接舵机和电调线时，信号线（浅色线）向上，地线（深色线）朝下插入接收机对应的通道。
注意：乐迪接收机都设计有电子防反插功能，电池接反乐迪接收机不会损坏，但此时如果连接舵机，会导致舵机损坏。
注意：开始操作设备前，请务必做以下使用安全检查：
- RSSI值检查（遥控器信号强度）。RSSI值测试方法可参考说明书1.3.7 RSSI值测试。

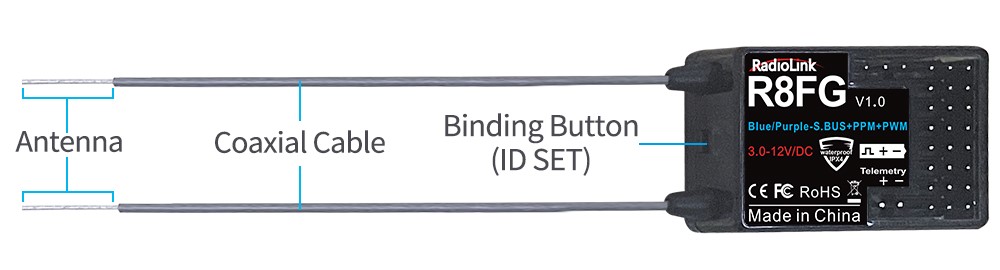

- 天线检查：接收机上的灰色线为同轴电缆，顶端4-5厘米长的透明线为天线，如果透明线折断或破损会直接影响遥控距离。如发现异常，请及时更换接收机天线。
1.3.3.2电压回传口的连接
R8FG接收机除了支持接收机的电压和信号强度回传，还支持动力电池电压信息回传（最高可支持86S，即：33.6V锂电池电压回传），用户也可以根据自己实际使用的动力电池设置低动力电池电压报警。R8FG回传动力电池电压不需要再外接其他任何模块，只需要将标配的动力电池电压连接线的公头一端连接至电调，母头一端连接至动力电池，再将电压回传线的JST头线插入R8FG的Telemetry口即可在遥控器主界面显示动力电池电压信息。

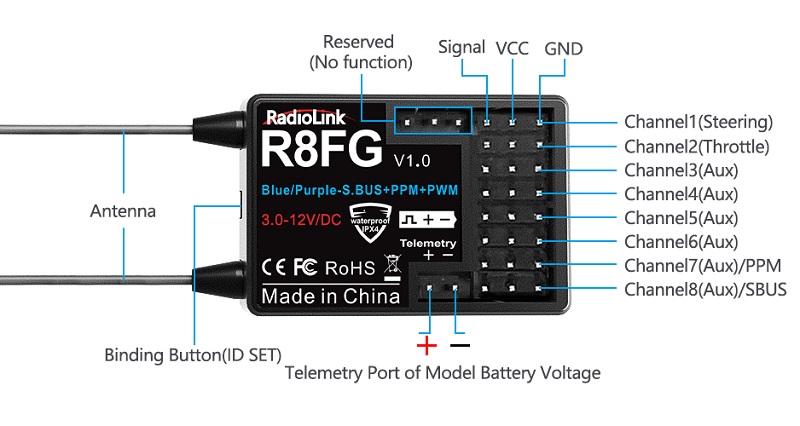

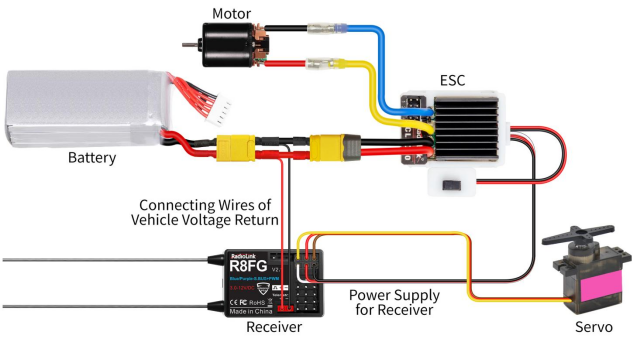

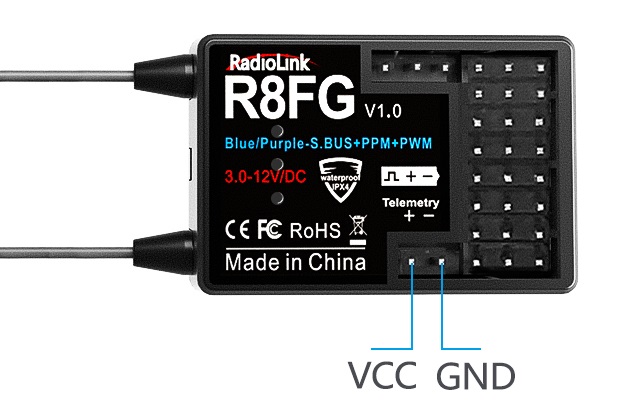

R8FG接收机电压回传连接示意图
注意：
- R8FG接收机所有通道具备电子防反插功能能力，但Telemetry动力电压回传接口不能反插，反插会导致动力回传电压功能异常，请严格按照下右图所示连接动力电池正极和负极。
- Telemetry端口仅限用于动力电池电压检测，不可用于给接收机供电。
R8FG动力电池电压回传功能连接使用教程视频请点击下面的链接查看：
https://v.youku.com/v_show/id_XNDM1NzA0MjY0OA==.html

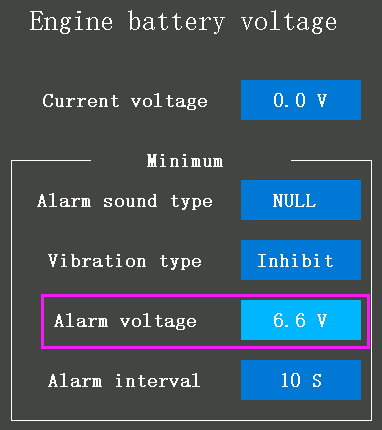

1.3.3.3动力电池电压报警设置
RC8X遥控器出厂默认动力电池电压报警值为6.66V，锂电池一般设置单片电压为3.7V，如车辆模型使用的是3S锂电池，则设置的动力低压报警值建议为11.1V（3.7V×3S）。
设置方法：将遥控器开机，即可进入遥控器主界面，点击遥控器主界面左下角的 图标进入菜单设置，然后点击左边的
图标，再点击右边的“动力电池电压”即可进行设置。可使用屏幕下方[+]和[ - ]按钮来调整电压参数。如果您使用的是2S锂电池，建议最低报警电压设置不低于7.4V；
如果您使用的是3S电池，建议不低于11.1V，4S不低于14.8V。
复位：表示将当前要设置的数值恢复到出厂默认数值。
返回：可点击左下角的 图标或短按开机按键，返回上一级菜单。
当前值：默认为0.0V，如R8FG接收机和RC8X遥控器已对码成功，并正确连接动力电池及回传线后，此处会显示当前的动力电池电压。
报警声音类型：指报警提示声音的类型。可选人声语音播报提示和20种提示音提示。默认“无无“，表示当动力电池电压低于设定的报警值时无任何提醒。
报警电压：动力电池的报警电压，默认动力电池电压低于6.6V时，遥控器发出报警提醒，最小可设置6V，最大可设置60V，具体设定值可根据您的设备所使用的电池参数进行自定义设置。例如：如果您使用的是2S锂电池，建议最低报警电压设置不要低于7.4V；如果您使用的是3S电池，建议报警电压不低于11.1V，4S不低于14.8V。
报警间隔：指报警提示的间隔周期，当动力电池电压低于设定的报警值时，默认每隔10秒报警提醒一次，可自定义设置间隔周期。
R8FG内置陀螺仪，不仅能输出八路PWM信号还可以输出PPM，SBUS信号，因此其工作模式有四种，包括普通PWM模式、SBUS模式、陀螺仪模式、陀螺仪+SBUS模式。每种模式对应的通道信号如下图：
|
R8FG接收机工作模式
|
|
工作模式
|
普通模式
|
SBUS模式
|
陀螺仪模式
|
陀螺仪+
SBUS模式
|
备注
|
|
通道信号
|
Telemetry
|
动力电池电压检测接口（+ -）
此端口仅用于动力电池电压检测，不可给接收机供电
|
|
1
|
PWM
|
PWM
|
PWM
|
PWM
|
方向
|
|
2
|
PWM
|
PWM
|
PWM
|
PWM
|
油门
|
|
3
|
PWM
|
PWM
|
PWM
|
PWM
|
辅助通道
|
|
4
|
PWM
|
PWM
|
PWM
|
PWM
|
辅助通道
|
|
5
|
PWM
|
PWM
|
PWM
|
PWM
|
辅助通道
|
|
6
|
PWM
|
PWM
|
PWM
|
PWM
|
辅助通道
|
|
7/PPM
|
PWM
|
PPM
|
PWM
|
PPM
|
辅助通道
|
|
8/S.SBUS
|
PWM
|
S.BUS
|
PWM
|
S.BUS
|
辅助通道
|
工作模式设置
- 陀螺仪功能打开和关闭：2秒内连续短按对码键3次实现陀螺仪打开和关闭的切换，指示灯颜色会作相应切换。
- 陀螺仪相位设置：2秒内短按对码键2次实现陀螺仪相位切换。
- SBUS功能打开和关闭：短按对码键1次（按键持续时间不超过1秒）实现SBUS功能打开和关闭，指示灯颜色会作相应切换。其功能使能后在第七通道输出PPM信号，第八通道输出SBUS信号，其余各通道PWM信号不变。
工作模式指示灯颜色
|
工作模式
|
普通模式
|
陀螺仪模式
|
SBUS模式
|
陀螺仪+SBUS模式
|
|
指示灯颜色
|
绿色
|
红色
|
蓝色
|
红色+蓝色
|
备注1：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功或者行车时接收机丢失信号，接收机的指示灯会慢闪提示。
R8FG接收机内置漂移级专业陀螺仪，用户可设置其使能和不使能，当其使能时用于比赛可最大效果保障车过弯道的稳定性。当车体存在机械虚位时陀螺仪能有效保证其直线前行和精确转弯。
陀螺仪使能
R8FG出厂设置时默认无陀螺仪，但上电时陀螺仪有自检提示。R8FG为多色指示灯，绿灯常亮为常规接收机工作模式；红灯常亮为陀螺仪工作状态指示灯，灭为无陀螺，打开为有陀螺。快速短按对码键三次（每次间隔需小于1秒），红色灯连续闪烁三次，红色灯产生亮灭变化，用于指示陀螺仪是否使能。
注意：初次使用，如接上舵机后，在没有操作遥控器的情况下，舵机会随接收机移动出现摆动，属于正
常情况，说明此时陀螺仪在工作，陀螺仪会自动修正舵机角度，如果不要陀螺仪功能，请短按对码键三次关闭陀螺仪功能即可。
如未移动接收机，舵机仍出现抖动，有两种原因：
- 舵机接在了接收机的PPM/S.BUS信号通道了，请将舵机接到其他通道，因为普通舵机仅支持PWM信号；
- 陀螺仪感度过大，请通过DL1旋钮开关进行陀螺仪感度大小调节。
陀螺仪方向相位
和飞机一样，车载陀螺仪也有相位，相位正确才可起到修正作用。
在确保陀螺仪前进使能时，转动车体，观察陀螺仪是否在矫正车轮，即：向左转动车体时，车轮向右矫正；车体向右时车轮向左矫正。如车轮反向矫正，快速短按对码键两次（每次间隔需小于1秒），红色灯连续闪烁两次，陀螺仪相位矫正完成。
陀螺仪灵敏度调节

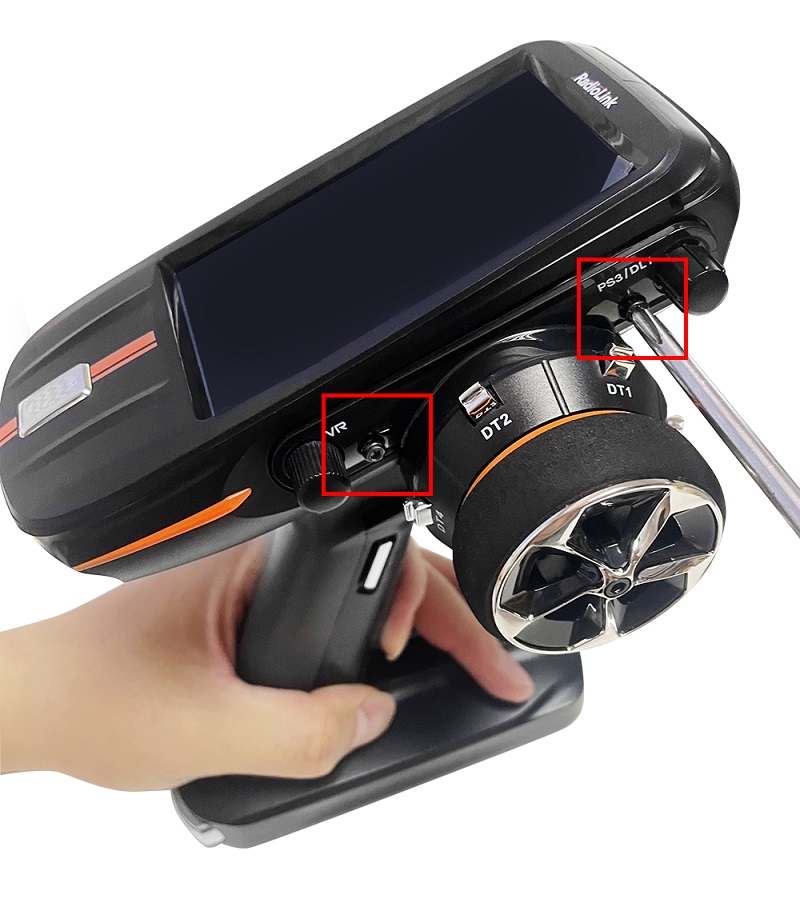

陀螺仪灵敏度调节默认为8通道对应DL1旋钮开关，遥控时可用遥控器上的DL1旋钮开关实时调整，转动DL1旋钮开关时，遥控器主界面上方会出现黄色背景条提示，屏幕下方的DL1按键状态栏的数值也会随之发生变化，比率值越大，陀螺仪灵敏度越高，比率值为0，陀螺仪无使能。
如果DL1旋钮开关需做他用，也可以在“通道设定”菜单里再指定其他开关和按键来控制陀螺仪感度调节功能，或者直接用在“陀螺仪混控”菜单设置界面下方的下方[+]和[-]按钮调节陀螺仪感度。。

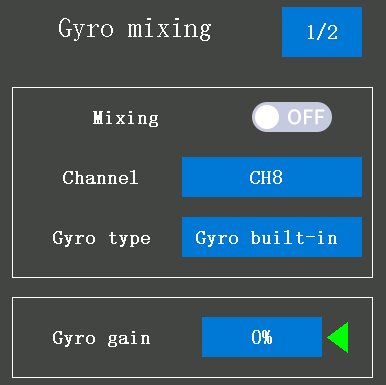

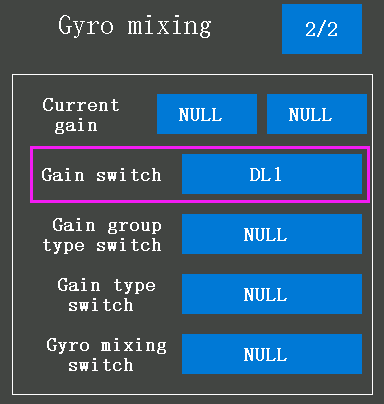

设置方法：将遥控器开机，即可进入遥控器主界面，点击遥控器主界面左下角的 图标进入菜单设置，然后点击左边的

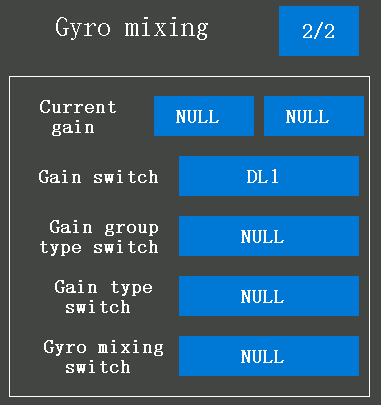

，再点击右边的“陀螺仪混控”，1/2，再点击“增益调整按键”，即可进行陀螺仪控制按键开关选择设置（如上图）。
返回：可点击左下角的 图标或短按开机按键，返回上一级菜单。
为保证接收机的信号传输效果，请注意以下几点：
- 尽量保证天线笔直，否则将会减小有效控制范围。

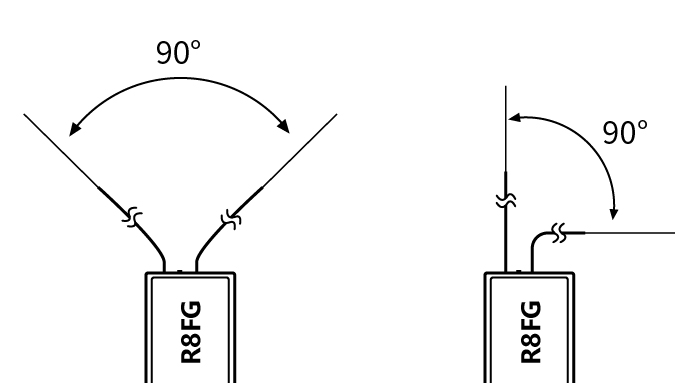

- 两根天线请保持90度角（如下图）。
- 大型的模型设备可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何工作状态下都能保持拥有最佳的信号状态。
- 天线应该尽可能远离金属导体和碳纤维，至少要有1.5厘米的距离，但不能过度弯曲。
- 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
- 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中；为了更好地保护接收机，用R/C专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好。如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入接收机里面。
注意： 如果需要将接收机装进全金属外壳的车/船设备里，建议用IPEX转SAM搭配吸盘天线。需要将天线引出，因为如果接收机天线被封闭在金属壳里，金属材料会影响接收机的信号，进而影响遥控距离。
RC8X如果枪控出现遥控距离近的情况，可参考此说明对遥控设备进行 测试，具体流程如下：

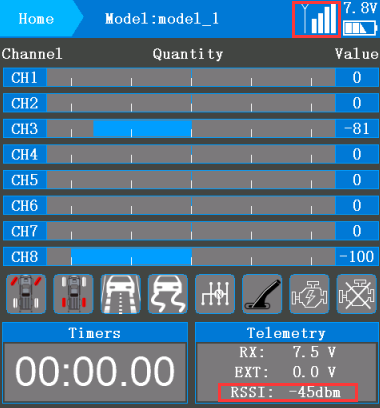

1) 打开遥控器，再给接收机通电，遥控器与接收机连接（若未连接需要进行对码），遥控器界面出现下图红框内信号塔标志， 表示对码成功。然后还可以在屏幕下方 的“数据回传”位置看到RSSI信号强度值，这个值会随接收机和遥控器的间距及周围的无线信号干扰源情况而发生边，非恒定值（如下图）。

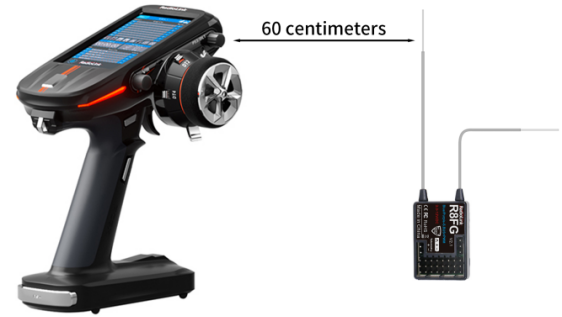

2) 将接收机天线和遥控器天线保持平行，接收机按下图所示，保持与遥控器60厘米的距离，再观察遥控器主界面的RSSI值，RSSI值处于0dBM到-30dBM之间为正常，若RSSI值负值大于-30dBM说明信号强度异常（如下图）。
RSSI信号强度异常解决办法：
检查接收机天线和遥控器天线是否有破损，大多数的信号强度减弱是由于天线外露破损导致的，若有破损，需要更换天线，若无破损，可以通过更换接收机来判断是遥控器故障还是接收机故障，然后将故障设备寄回检测维修。

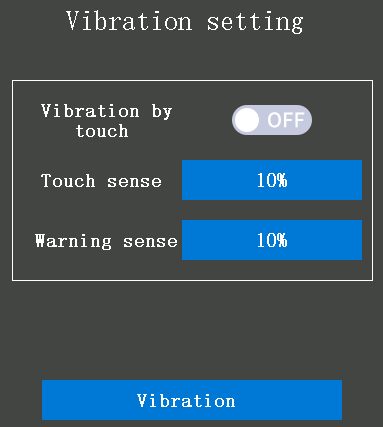

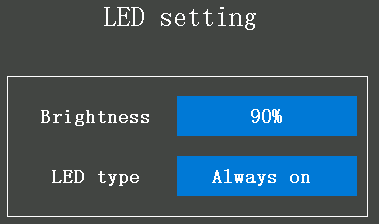

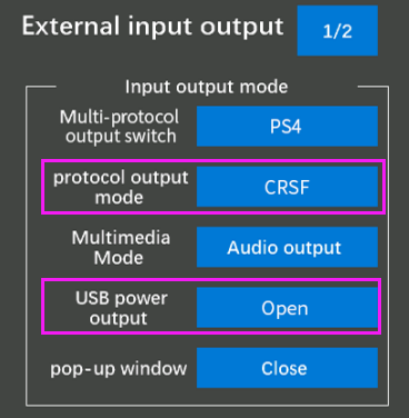

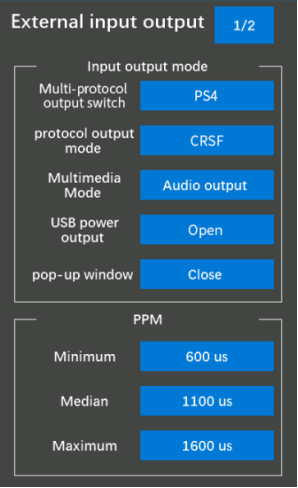

系统设置中可以对RC8X遥控器的语言设置、系统主题设置、背光设置、声音设置、电池设置、振震动设置、LED设置、HOME键设置、外部输入输出设置、校准设置、及版本信息进行相应的设置。
菜单界面有简体中文、繁体中文可选。

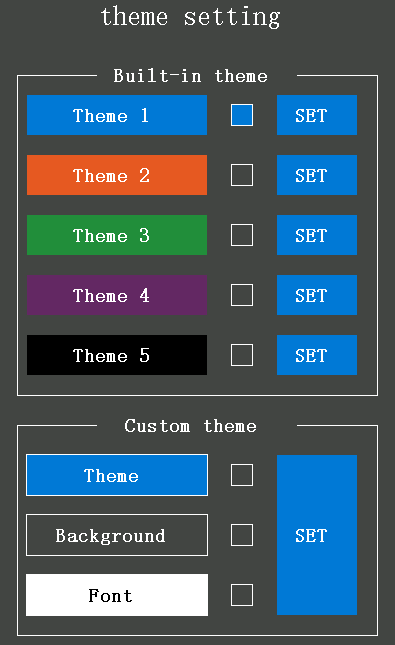

此功能可以对遥控器屏幕的主题颜色（大背景颜色）、背景颜色（菜单底色）、字体颜色进行自定义设置。
内置主题：系统默认固定可选的的遥控器背景颜色。系统默认的5组主题颜色可选，点击每个主题右侧旁边的“选择”按钮，可快速选择其中一组主题颜色。
自定义主题：个人自定义设置的遥控器主题颜色。可以对遥控器的大背景颜色、设置菜单的背景颜色以及字体 颜色进行自定义设置。所有颜色均由红，绿，蓝三个主色进行调色而成，例如：三个颜色的数值都调整为0时，当前背景颜色为黑色。

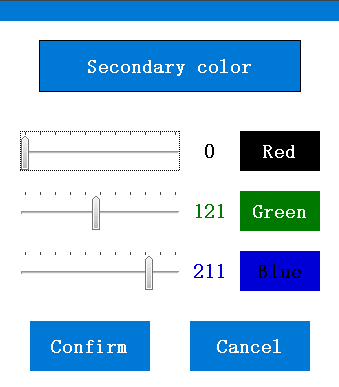

设置方法：点击“自定义主题”下面的“主题颜色”、“背景颜色”、“字体颜色”可分别进行自定义配色设置。可直接用手指拖动每种颜色的标尺来调整配色。
设置好“主题颜色”、“背景颜色”、“字体颜色”的颜色后，点击“确定”，系统会保存此配色方案，再点击“自定义主题下面的“选择”按钮，遥控器会马上更换为预设的背景及字体颜色。如果不喜欢当前配色方案，可以直接点击上面“内置主题”的5种默认颜色组合，进行快速恢复。

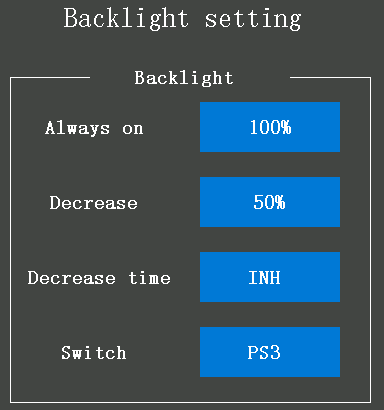

背光亮度（常亮）：即屏幕亮度，默认最大亮度100%， 可根据当前使用环境进行遥控器屏幕背光亮度调节。
背光亮度（变暗）：当达到预先设置好的“背光变暗时间”，触发时间遥控器背光灯会自动调整至此处设置的屏幕亮度比例。默认50%，最小可设置0%，屏幕最暗；，最大可设置100%，屏幕最亮。
背光变暗时间：默认为无效。可设置1个时间，当遥控器停止操作达到这个设定的时间后，屏幕亮度自动按上述“背光灯亮度（变暗）”里设定的亮度比例变暗。
背光开关按键：系统默认PS3按键来控制背光灯开启和关闭。也可以自定义设置1个按键来开关来一键关闭或开启背光功能，如果这样当暂时不使用遥控器时，可以更好的节省遥控器电量。可选择的按键有：PS1、PS2、PS3、PS4、PS5、转向开关、扳机开关。

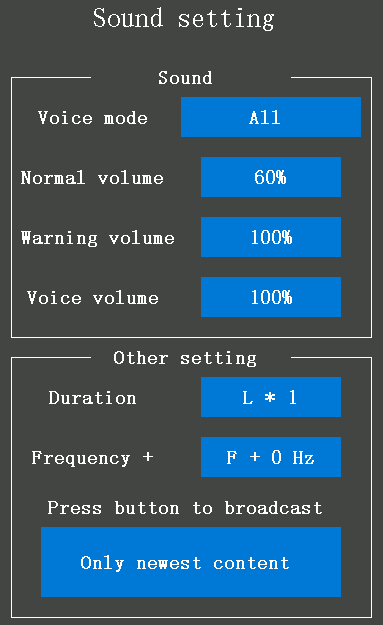

声音模式：
静音：关闭整个设备的所有提示音。
仅报警：仅语音播报其他菜单预先设置好的报警提示。当遥控器及配件当前数值达到之前设置的报警数值后才会有声音提示，正常操作无声音提示。例如：接收机的当前的RSSI信号值大于之前设置的报警限位值，且接收机信号报警菜单也设置了语音播报，这时遥控器就会语音播报“接收机信号过低”。声音设置菜单这里要开启，接收机信号报警设置那里也要设置开启，才能实现报警提示。
无按键音：仅操作按键和开关时，没有提示音，其他功能提示音正常。
所有：默认正常开启设备所有的提示音。
全局音量：这个音量设置适用遥控器里所有的提示音， 包括按键操作提示音，报警提示音，人声语音播报音等。出厂默认630%，最小音量1%，相当于声音关闭，最大音量100%。
蜂鸣音量：指拨动开关按键时发出的声音和系统发出的报警提示音，出厂默认100%音量最大，可根据个人习惯调节音量大小。
语言提示音量：指人声语音播报内容的音量设置。出厂默认100%，最小音量20%。
蜂鸣长度：指单次提示音持续时间的长短，L*1持续时间最短，L*4持续时间最长。
蜂鸣频率：指提示音的柔和度，出厂默认最小F+0Hz，最大F+200。数值越小声音越柔和，数值越大声音越尖锐。

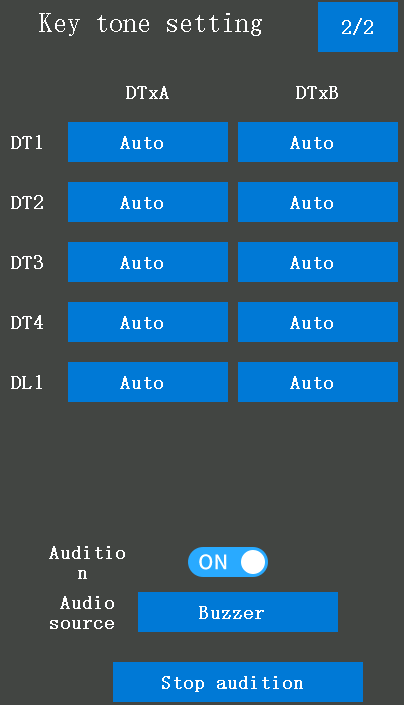

按键播报：
播放所有操作内容：当连续或者同时按下几种发出不同模式声音的按键时，所有不同内容将依次播放。
播放首收尾操作内容：只播放当前正在播放的内容以及当前播放内容结束后的最新内容（出现在正在播放时产生的N个内容，只播放最后一个）。
仅播放最新内容：只会播放最新的一个消息内容。例如：其他刚触发的语音播报正在进行中，这时如果有新触发的语音播报内容，那么正在播报的内容会被中断，直接开始播报最新的内容。，正在播放时会被新触发的内容中断，并播放最新触发的内容。
当前电压：RC8X遥控器当前的输入电压。当遥控器正确接入供电电池时，遥控器会自动 识别当前使用的电池电压。
校准误差电压：当前使用的电池的实际测量电压和遥控器显示的电压不一致时，可设置两者的电压差，进行一致性校准。
电池最低电压：遥控器最低工作电压。默认6.0V，当电池电压低于所设定的电池最低电压时，遥控器会关机。可根据当前使用的电池电压参数进行设置，例如：您使用的2S锂电池，建议设置最低电压为7.4V；使用3S时，建议设置最低电压为11.1V。
电池最高电压：遥控器输入的电池最高电压，默认8.4V，最低可设置5V，最高可设置1317V，如果输入的电池电压超过这个最高电压值，可能会损坏遥控器。
报警电压：RC8X默认遥控器报警电压为7.6.82V，当输入的电池电压低于7.26.8V，遥控器会自动发出人声语音提示“遥控器电压过 低”，请及时更换电池。遥控器的最低电压报警可根据个人实际使用的电池电压范围规格自行设置。
报警声：默认遥控器电压低于设置的报警电压时，遥控器会有语音播报或声音提醒。
“无”表示没有声音提醒。“语音”表示人声播报提醒，也可以选择其他20种类型的遥控器报警提示音。
注意：如果“声音设置”菜单的声音模式设置为“静音”这里即使设置了语音播报，也不会有报警语音提示。
报警间隔：报警声音的提示间隔，出厂默认10秒，每隔10秒遥控器会自动进行一次低电压语音播报提醒，您可以根据自己的需要进行间隔时间设置，最大可设置为3600秒。
自动关机：“ON”表示当遥控器电池电压达到下面设定的“自动关机电压”值时，遥控器会自动关闭，避免电池过放；
“OFF”表示不启用自动关机功能，不启用这个功能。
自动关机电压：当遥控器供电电压达到这里设定的电压值时，且上面的自动关机开关设置为ON，遥控器会自动关机。如果有设置语音播报提示，会在语音播报提示“设备即将关机”2分钟后遥控器会自动关机。默认7.26.6V，可根据您实际使用的电池电压来设定关机电压，最低可设置5V，最高可设置17V。
注意：请不要设置太高的自动关机电压，避免遥控器过早关机导致模型设备损坏。
触摸振动：ON表示打开振动功能；OFF表示关闭振动功能，默认为开启此功能。
触摸振感：当触摸遥控器屏幕时，除了有预先设置好的提示音，还会同时伴有振动感。默认20%，最小可调10%，几乎无振感；最大可调100%，振感最强。数值越大，振感越强，可点击屏幕下方的[+]和[-]按钮来调节振感大小。
警报振感：当出现报警功能提示时，除了有预先设置好的报警提示音，还会同时有振动感。默认20%，最小可调10%，几乎无振感；最大可调100%，振感最强。数值越大，振感越强，可点击屏幕下方的[+]和[-]按钮来调节振感大小。
LED灯指的是遥控器左右两侧的红色LED灯带。
LED亮度：当在LED模式选择“常亮“时，可对遥控器左右两侧的LED灯带亮度进行调节，默认90%，最大可调100%，最小可调0%，数值越大灯光越亮，数值越小，灯光越暗。此设置对“呼吸和背光亮度”模式无作用。
LED模式：分常亮，呼吸，背光亮度三种模式。
常亮：LED灯会按上面设置好的LED亮度保持一直常亮；
呼吸：LED灯会有规律地自动变亮和变暗；
背光亮度：选择设置此模式后，遥控器两侧的LED灯会跟随屏幕背光的亮度设置保持一致，如果背光灯关闭，LED灯也会自动关闭。

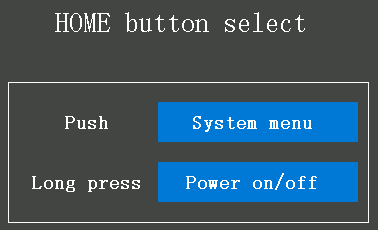

短按：短按可作做为快捷键在当前设置菜单页面和遥控器主界面之间进行切换。
长按：长按1.5秒开机或关机。
注意：此功能暂时不可调，后续可通过升级固件来升级此功能。
该功能主要针对RC8X遥控器的DSC多协议端口 （模拟器，教练线，头追，高频头，5.8G图传接收机等设备时的信号输出模式设置）、USB端口、多媒体端口的工作模式选择。
多协议输出模式：主要针对遥控器DSC端口上连接的设备需要的信号类型。
PPM_IN：当遥控器DSC端口连接具有头追功能的FPV眼镜时，选择这个信号模式；
RC8X连接头追视频教程：https://www.bilibili.com/video/BV1qG411F7CA

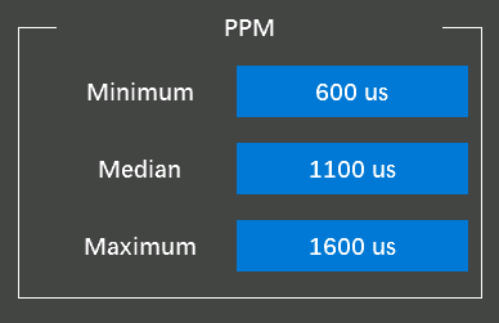

PPM_OUT：当遥控器DSC端口连接模拟器或者教练线时，选择这个信号模式；
RC8X连接模拟器视频教程：https://www.bilibili.com/video/BV1Mp4y1J7iA/?spm_id_from=333.999.0.0&vd_source=fc765612ebd85853bd025d10a715aec3
SBUS：当遥控器DSC端口连接需要用SBUS信号控制的设备时，选择这个信号模式；
CRSF：当遥控器DSC端口连接黑羊高频头时，选择这个信号模式。
多媒体模式：主要针对RC8X遥控器的多媒体耳机插孔的工作模式设置。
音频输出模式：当耳机插孔插入耳机时，选择这个模式。

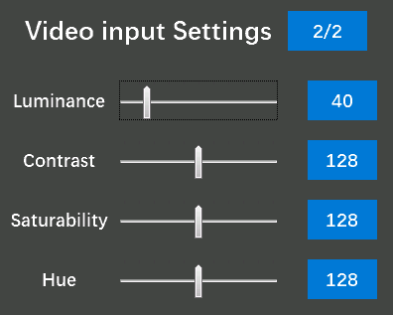

视频输入模式：当耳机插孔插入5.8G图传模块或其他AV模拟视频信号设备时，选这个模式。
注意：当5.8G图传接收模块连接线成功插入耳机插孔和 USB 端口，且该图传接收模块已和带有 5.8G 图传发射的摄像头成功对码后，RC8X屏幕会自动进行上下分屏。上屏是遥控器的菜单界面，下屏是FPV摄像头的拍摄画面，一屏两用，且互不干涉，具体见上图。
一屏双用功能可参考以下视频教程：
https://www.bilibili.com/video/BV1X84y1C7Wv
USB电源输出：默认为自动，当遥控器的USB端口用于连接USB数据线来给遥控器升级固件或拷贝数据时，就是普通的USB模式。当耳机插孔插入5.8G图传接收时，这时USB端口开启5V输出，可以给5.8G图传接收模块供电。
插入检测弹窗: 耳机插孔接入耳机等设备时，遥控器屏幕会跳出弹窗提示，多协议模式选择（PPM等）或者 多媒体模式选择（音频输出或者视频输入），按实际需要点击选择就好。

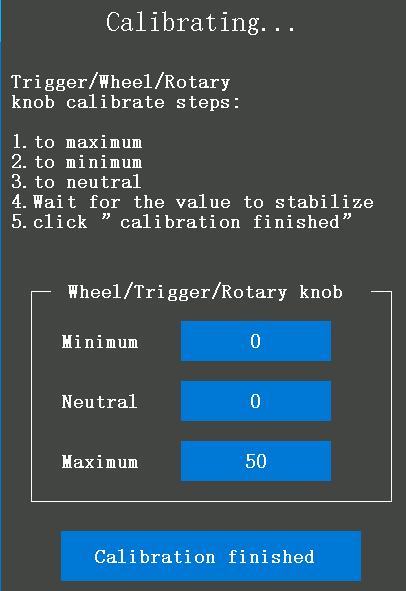

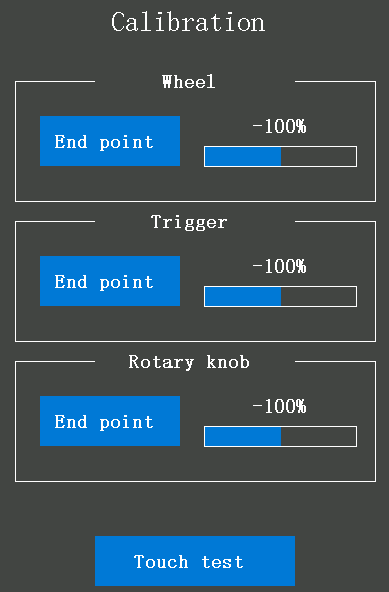

此功能用于修正遥控器的转向轮、油门扳机及VR旋钮，由于某些原因舵量发生机械偏移时，也可使用此功能。
RC8X校准视频教程： https://www.bilibili.com/video/BV1z8411L755

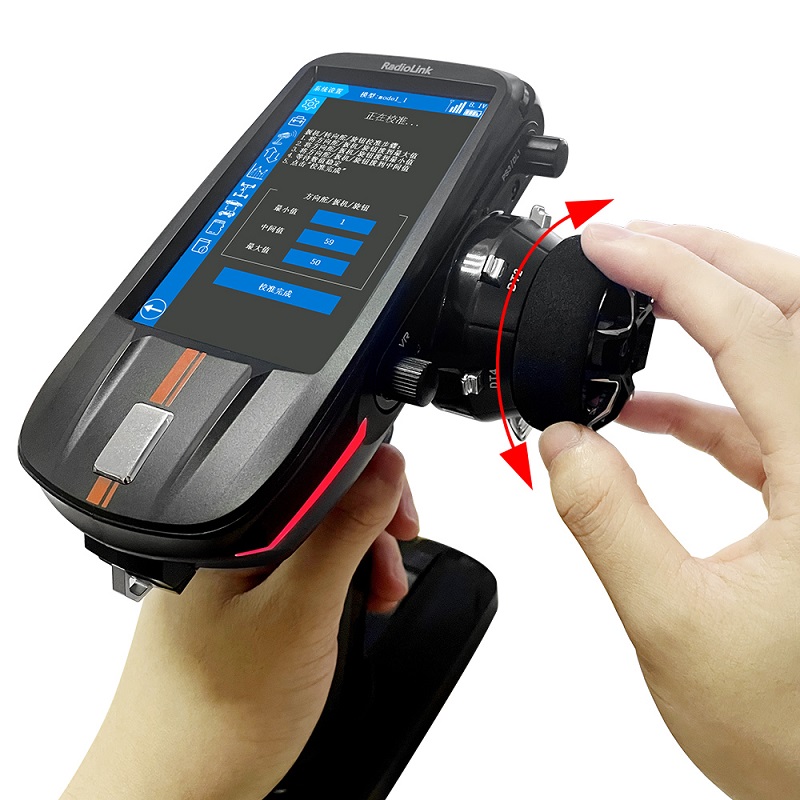

转向舵校准：遥控器的转向轮行程校准。点击”转向舵轮行程校准”，将遥控器的转向轮顺时针向前转到底，再松手，再逆时针向后转到底松手（如下图）,然后松手，等最小值/中间值/最大值的数值都稳定后松手，，再点击“校准完成”，然后遥控器会自动再回到“校准设置界面”。
扳机校准：油门扳机行程校准。点击”扳机校准”，将遥控器的扳机往回扣到底再松手，，再向前推到底（如下图），等最小值/中间值/最大值的数值都稳定后，再点击“校准完成”，然后遥控器会回到“校准设置界面”。

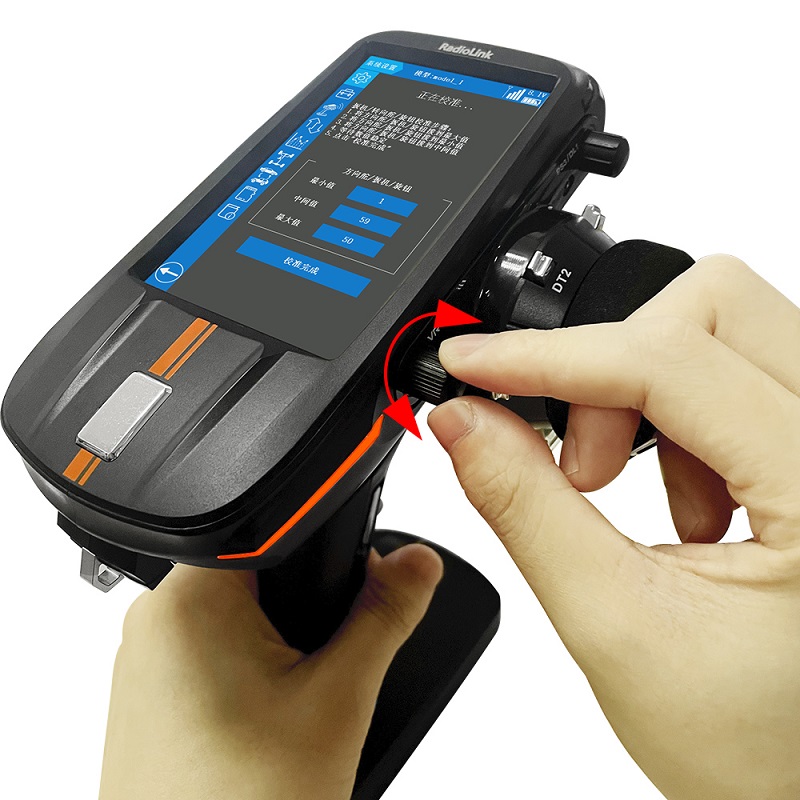

旋钮校准：指的是遥控器右侧灯带旁边的VR旋钮的行程校准。点击”旋钮校准“，将遥控器的VR旋钮顺时针向前转到底，再逆时针向后转到底（如右图），等最小值/中间值/最大值的数值都稳定后，再点击“校准完成”，然后遥控器会回到“校准设置界面”。
注意：校准过程中变化的数字是对应开关的机械量，所以每台遥控器有些许不同，请忽略。
验证是否校准成功：再像校准操作一样把转向轮/油门扳机/VR旋钮像校准时一样，打到最大和最小，同时观察“旋钮校准”旁边舵量条数值是否达到+100和-100，如果达到表示校准成功，未达到+100和-100表示故障。
触摸测试：此功能可检测遥控器触摸幕是否有异常。例如：使用过程发现屏幕某处无法点击，可进入触摸测试界面，用指腹在出现无法点击的区域缓慢滑动，如果红点无法跟随手指移动，说明触摸屏异常。
如果测试原来无法点击或者不灵敏的地方可以正常出现红点，则说明可能是天气干燥，请保持手指湿润。
测试完成，请点击屏幕中间的“点击此处退出测试”，即可返回校准菜单界面。

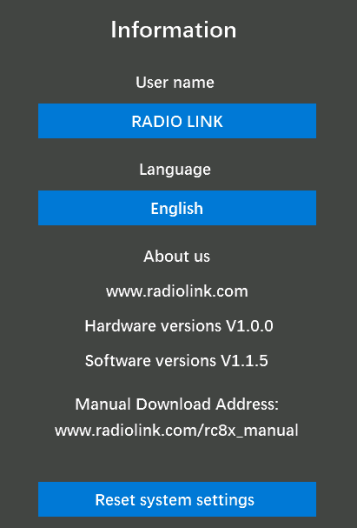

用户名
默认RADIO LINK，可以设置个人名称，修改方法可参照2.7 模型选择 重命名。
语言
菜单界面有简体中文、繁体中文可选择，设置方法参照1.2.9.3 语言选择。
重置系统设置
可重置“系统设置”菜单里除了“语言选择”及“校准设置”以外的所有参数。
点击“重置系统设置”，屏幕会出现“是否重置所有系统设置？”，点击“确认”，即可重置系统设置。
恢复出厂设置
可重置所有遥控器参数，并删除所有模型。
点击“恢复出厂设置”，屏幕会出现“是否恢复出厂设置？”，点击“确认”，即可恢复出厂设置。

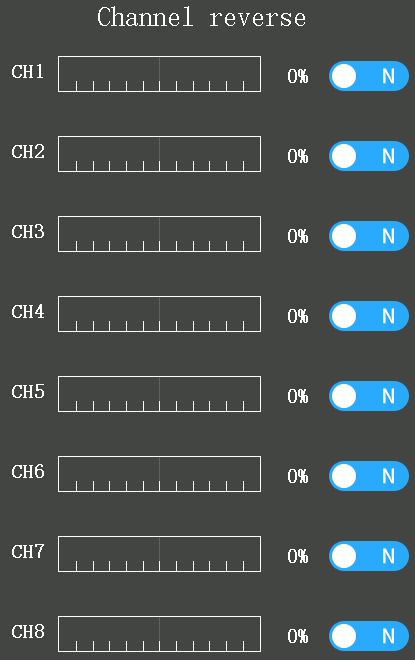

舵机正反向相位功能用来改变各通道设备的动作方向，出厂默认所有通道为N（Normal正向）。
注：“R”：REVERSE 反向，
“N”：Normal正向。
通道设置反向后，应检查模型上相应通道的控制来确定该通道连接设备的响应方向是否正确，确定每个通道的舵机随遥控器做出的响应都是正确的。
注意：接收机连接电调（ESC）后，请先按电调说明书方法进行电调和遥控器的行程量校准，再操作油门扳机，如没有响应，请再将2通道油门设置反向，再操作油门扳机，并检查油门通道设备是否有响应。

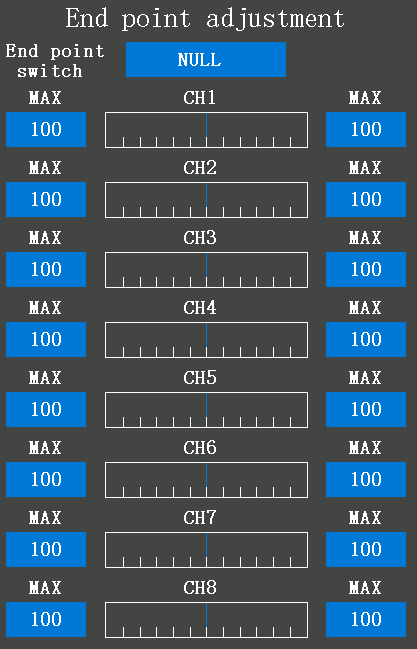

此功能用于分别调节各通道两边的行程量，默认均为 100%， 调节范围为 0%至 120%，若将舵机通道（CH1一通道）左侧设为 0%， 右侧设为 120%，转动转向轮时观察舵量显示界面会出现一端输出为 0，一端输出为 120 的情况。
舵量切换：用来切换大小舵量的开关按键，可选择PS1、PS2、PS3、PS4、PS5、转向开关（SS）、扳机开关（TS）、DT1、DT2、DT3、DT4、DL1。“无”表示直接执行当前设置的舵量。

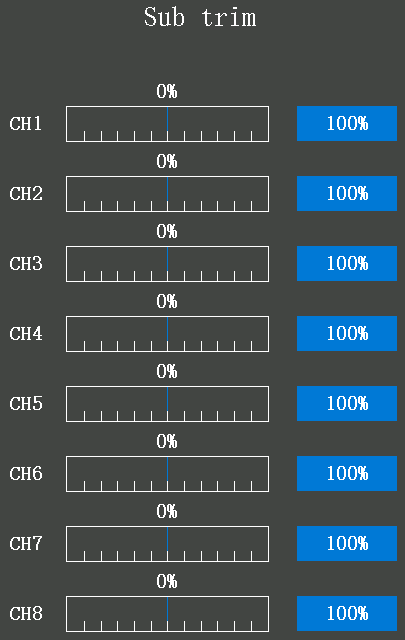

中点微调用于修正机械误差。可以对每个通道所连接的设备的“中立位”进行精细的调整，也可以调整各通道舵机的空档位置。默认值为0%，可调范围-200至+200%。
所有通道均可以自定义分配设置对应的不同的控制开关、按键或旋钮。
通道1：默认用转轮控制，将方向舵机接在接收机的CH1通道上，即可用遥控器的转轮控制1通道的转向舵机。您也可以根据个人设备需要设置其他开关按键或旋钮来控制1通道。
通道2：默认用油门扳机控制，将油门电调或油门舵机接在接收机的CH2通道，即可用遥控器的油门扳机来控制油门电调。您也可以根据个人设备需要设置其他开关按键或旋钮来控制2通道。
通道3：默认用VR旋钮控制，将需要用到旋钮来控制的设备接在接收机的CH3通道上，即可使用遥控器右侧的旋钮开关来控制。
您也可以根据个人设备需要设置其他开关按键或旋钮来控制3通道。
通道4-7：默认用PS1/PS2/PS4/PS5按键控制，使用方法同上述“通道3”一样。
通道5：默认用PS5按键控制，使用方法同上述“通道3”一样。
通道6：默认用PS2按键控制，使用方法同上述“通道3”一样。
通道7：默认用PS4按键控制，使用方法同上述“通道3”一样。
通道8：默认用PS3编码旋钮来开关控制陀螺仪增益（即陀螺仪灵敏度）。
可直接通过顺时针或逆时转动旋钮针来来调节陀螺仪感度大小，+100感度最大，最灵敏，秀整理修正力也最强；0+感度最小，相当于陀螺仪功能关闭，无感度，无修正力。您也可以根据个人设备需要设置其他开关按键或旋钮来控制8通道。

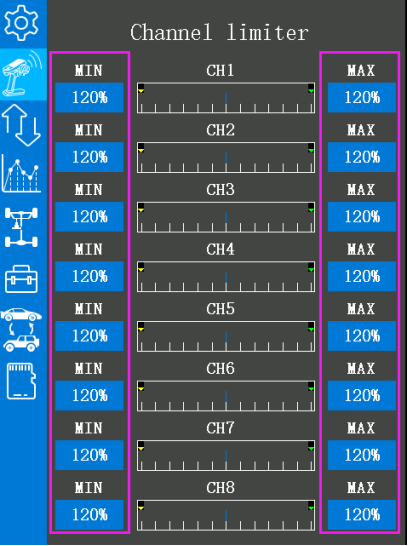

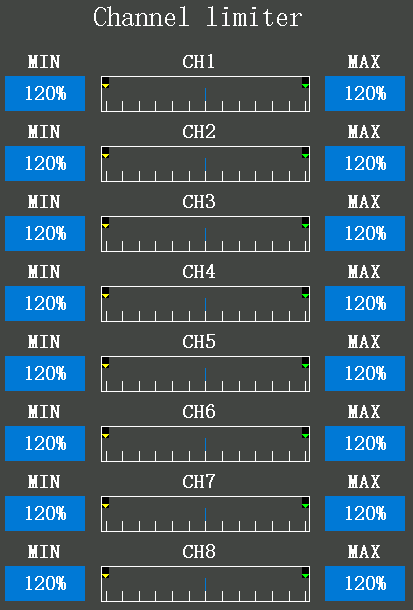

通道限位可以分别限制左右舵量的最大和最小行程。1到8通道均可设置，默认左右舵量都是120%，最小可调至0%。
微调/按键微调/按键功能 设定1/2
此功能主要针对遥控器的所有微调功能按键进行功能分配设置。点击右上角的1/2 进行不同设置页面切换。
按键：DT1/DT2/DT3/DT4：遥控器转轮左旁侧边的4个数字微调按键；
具体按键所在位置，可查看1.2.5开关和按键示意图。
方向：正向和反向，表示向前或向后拨动该按键时，数值呈正数或负数进行递增或递减；
阶级：表示每拨动该按键1次，数字变化的间隔，例如：设置阶级数值为6，每拨动一次DT1按键，数值会递增或递减6个。
功能1：DT1/DT2/DT3/DT4/DL1按键均可自定义设置，可以用来控制以下任一功能：转向微为调、油门微调、VR旋钮微调、襟翼、双比率、CH1至CH8通道的辅助微调、加速度（前进/刹车1/刹车2/刹车3）转向曲线、油门曲线、转向速度（正/反）、油门速度（正转/中/高/低）、油门速度（反转高//中/高/低）、ABS（返回刹车1-3、延迟刹车1-3、循环刹车1-3）、牵引控制（恢复/延迟/循环）、刹车1比率（刹车1-3ATL）、刹车EXP（刹车1-3）、刹车延迟（刹车1-3）、刹车2,3比率（刹车2-3）、刹车2，3比率、侧倾混控（方向舵→-压浪板）、侧倾混控（压浪板→-方向舵）、怠速调整、程序混控1-8（A-B）供16组、4WS前侧比率，4WS后侧比率、双电调、双电调驱动力比率、陀螺仪增益、阿克曼、条件、舵量切换。“无”表示该按键不使能。
功能2：4个DT按键也可以通过设置当作4个3档开关使用。设置方法可参考1.2.8遥控器三段开关设置

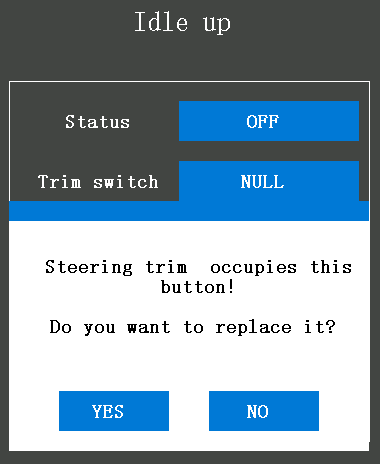

注意：在此菜单对各微调按键进行功能分配后，如果在设置其他功能时，微调按键再次被选中，会出现如下”是否进行替换？“的提示。如果需要该微调按键仍旧控制最初设置的功能，请点击“否”；如果需要该微调按键控制新设置的功能，请点击“是”。
以上图为例，DT1微调按键最初默认控制转向微调，在设置怠速调整功能的微调按键时，再次选中DT1，则会出现如上”是否进行替换？“的图示。若点击“是”，则DT1将控制怠速比率，不再控制转向微调；若点击”否“，DT1仍旧控制转向微调，不控制怠速比率。
微调/按键微调/按键 语声音 设定2/2
在上述“微调/按键功能设定”设置界面，点击右上角的1/2可翻页进入“微调/按键语音设定”的设置界面。
DT1/DT2/DT3/DT4/DL1微调按键向前和向后拨动和DL1旋钮顺时针和逆时针旋转向前和向后都可以分别设置不同的提示音。
DTxA：按键向前推；
DTxB：按键向后拉推；
自动：表示默认出厂设置的声音类型；
NONE：表示无声音；
按键声音有Beep1~Beep8，8种可选。
设置方法：点击“自动“会弹出即可出来选择的声音选项，再点击不同 声音编号即可选定可进行试听。
试听：ON表示选择声音后会自动播放试听，OFF表示选择声音后不会播放试听。
声音源：指声音类型，可选择4种类型“警告声”和“蜂鸣声”、“警告声”、“系统语音”、“用户语音”2种类型。
“蜂鸣声”：有8种声音可选，Beep1~Beep8；
“警告声”：有20种声音可选，warning1-20；
“系统语音”：默认有55种功能语音提示，当该按键被设定的功能和这里面的语音功能一样时，就可以在这里选择对应的语音播报提示。例如：选择用DT1 微调键来控制四轮转向功能，先在该菜单下面的“声音源”选择“系统语音”，然后再点击DT1旁边的DTxA 选择框，选择“4wd double”，选择后遥控器会播报该语音中文"四轮驱动双驱"。

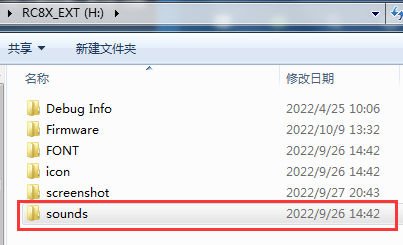

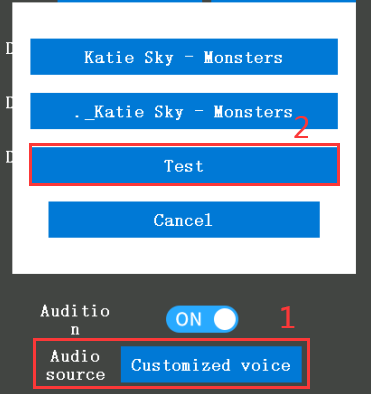

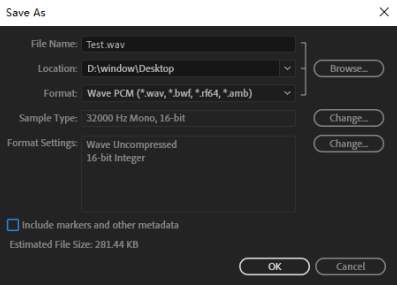

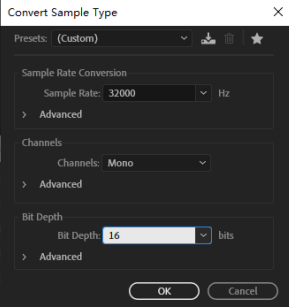

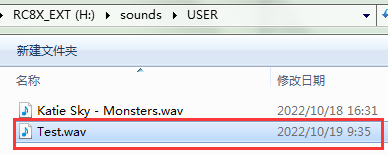

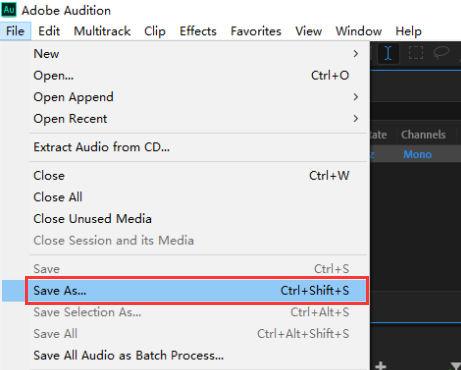

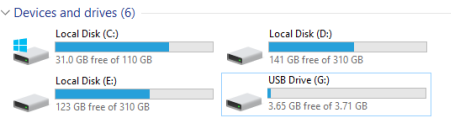

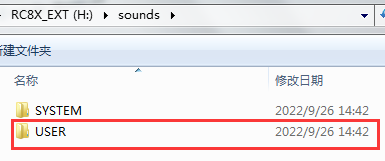

用户语音：用户可以通过文字转语音软件进行自定义提示语音制作，然后将语音文件复制到遥控器里，使用自己制作的语音提示。制作方法请查看2.12用户语音制作方法。
停止停止试听：如语音正在播放过程，可以点击此按钮停止播放，目前仅支持设置界面的语言停止试听，不可以对 外部开关启动的语音进行停止播放。
PS按键开关/按键 功能设定1/2
此功能主要针对遥控器的所有PS开关按键、转向轮，油门扳机开关进行功能分配设置。
点击右上角的1/2可翻页进入进入行不同设置“开关/按键声音设置”页面切换界面。具体每个按键所在位置，可查看1.2.5开关和按键示意图。
PS1：方向舵转轮下方的功能按键，默认控制4通道，可进行自定义。
PS2：手柄左右两侧下边的2个功能按键，左右功能一样，主要方便不同左手和右手的用户使用习惯，默认控制6通道，可进行自定义设置。
PS3：方向舵转轮前方的旋钮，和DL为组合按键。该按键设定为PS3时，按下才能触发，旋转无使能；设定为DL1时，顺时针和逆时针可调整数值，按下无使能。相当于1个按键可分别设置2种不同的功能。PS3默认控制屏幕背光灯，按下1次背光灯关闭，再按1次背光灯打开。也可进行自定义设置。
PS4：遥控器底座后方的按键，默认控制7通道，可自定义。
PS5：手柄中间凹下去的左右两边的2个功能按键，左右功能一样，主要方便不同左手和右手的用户使用习惯，默认控制5通道，可自定义。
转向开关（SS）：默认转向轮控制1通道的转向舵机，这里还可以自定义设置在控制舵机转向时，同时控制其他功能的打开和关闭，例如：车辆转向时再启动车上的转向灯。
扳机开关（TS）：默认扳机控制2通道的油门前进/刹车/后退，这里还可以自定义设置在控制油门扳机时，同时控制其他功能的打开和关闭，例如：车辆刹车时同时启动车上的刹车灯。
注：（SS）：Steering Switch 转向开关
(TS) ：Throttle Switch 油门开关
功能：PS1、PS2、PS3、PS4、PS5、转向开关、扳机开关 均可自定义设置用来控制以下功能。可自定义设置的功能如下：
条件1/2切换、条件1-4、程序混控1-8、A.B.S（刹车1-3）、牵引控制、4WS类型切换、4WS类型1（前）、4WS类型2（反相）、4WS类型3（相同）、4WS类型4（后）、双电调（前）、双电调（4WD）、双电调（后）、陀螺仪混控、陀螺仪增益、陀螺仪增组、CPS混控1-4、转向刹车、开始、发动机熄火、怠速调整、中立刹车、计时器开、计时器复位、画面保存，背景光，语音播报、停止播报、‘’无‘’表示该按键无功能。
PS1：转轮下方的功能按键，默认控制4通道，可进行自定义。
PS2：手柄左右两侧下边的2个功能按键，左右功能一样，主要方便不同左手和右手的用户使用习惯，默认控制5通道，可进行自定义设置。
PS3：转轮前方的旋钮，和DL为组合按键。该按键设定为PS3时，按下才能触发，旋转无使能；设定为DL1时，顺时针和逆时针可调整数值，按下无使能。相当于1个按键可分别设置2种不同的功能。PS3默认控制屏幕背光灯，按下1次背光灯关闭，再按1次背光灯打开。也可进行自定义设置。
PS4：遥控器底座后方的按键，默认控制6通道，可自定义。
PS5：手柄中间凹下去的左右两边的2个功能按键，左右功能一样，主要方便不同左手和右手的用户使用习惯，默认控制7通道，可自定义。
转向开关（SS）：默认转向轮控制1通道的转向舵机，这里可以再自定义叠加设置来同时控制另1个功能，即：转轮在控制舵机转向时，同时还可以控制其他功能，例如：当转动转轮，车辆转向的同时再启动车上的转向灯功能。
扳机开关（TS）：默认扳机控制2通道的油门前进/刹车/后退，这里还可以自定义设置在控制油门扳机时，同时控制其他功能的打开和关闭，例如：车辆刹车时同时启动车上的刹车灯。
（SS）：Steering Switch 转向开关
(TS) ：Throttle Switch 油门开关
方向:分正向和反向，当按动该按键，对应的舵量呈+100或-100显示。设置为正向，按下按键数值为+100，松开为-100；如设置为反向，按下按键设置为-100，松开为+100。
阶级：自锁/点动
自锁：可以把这个按键当做1个2段开关使用，按一下为1档，再按一下为另1档；
点动：按下开关时通道输出值会由初始值跳变至最大值（或最小值），松开开关时会恢复到初始值。（例如：按下PS1后该通道输出+100舵量，松开PS1后该通道输出将恢复至-100舵量）；
正向+点动：如设置为正向，且阶级设置为“点动”，当按动该按键时，该通道的舵量会先+100，松开时-100；
反向+点动：如设置为反向，且阶级设置为“点动”，当按动该按键时，该通道的舵量会先-100，松开时+100；
正向+自锁：如设置为正向，且阶级设置为“自锁”，按动1次该按键时，该通道的舵量会停留在+100，再按1次时舵量会停留在-100；
反向+自锁：如设置为反向，且阶级设置为“自锁”，按动1次该按键时，该通道的舵量会停留在-100，再按1次时舵量会停留在+100。

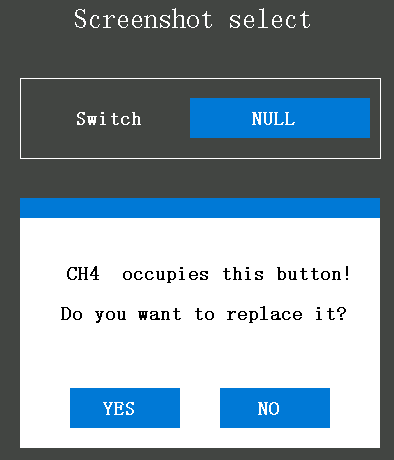

注意：在此菜单对各按键进行功能分配后，如果在设置其他功能时，该按键再次被选中，会出现如下”是否进行替换？“的提示。如果需要该按键仍旧控制最初设置的功能，请点击“否”；如果需要该按键控制新设置的功能，请点击“是”。
以上图为例，PS1按键最初默认控制通道4，在设置截图按键时，再次选中PS1，则会出现如上”是否进行替换？“的图示。若点击“是”，则PS1将控制截图功能，不再控制通道4；若点击”否“，DT1仍旧控制通道4，不控制截图功能。
PS按键开关/按键 语音声音设定2/2
针对在上述“开关/按键功能声音设定” 设置界面，PS1、PS2、PS3、PS4、PS5、PSS、PTS这些按键抬起和按下都可以分别设置不同的提示音。 点击右上角的2/2可翻页返回进入“开关/按键功能声音设定”的设置界面。
PSxUP：PS1-PS5开关抬起松开的声音选择
PSxDOWN：PS1-PS5开关按下的声音选择
PSS(Push steering switch)：转动转向轮
PTS(Push throttle switch)：推动油门扳机开关
自动：表示默认出厂设置的声音类型；
NONE：表示无声音；
设置方法：点击“自动“会弹出可选择的声音选项，再点击不同声音编号即可选定。
试听：ON表示选择声音后会自动播放试听，OFF表示选择声音后不会播放试听。
声音源：指声音类型，可选择4种类型“蜂鸣声”、“警告声”、“系统语音”、“用户语音”。
“蜂鸣声”：有8种声音可选，Beep1~Beep8；
“警告声”：有20种声音可选，warning1-20；
“系统语音”：默认有55种功能语音提示，当该按键被设定的功能和这里面的语音功能一样时，就可以在这里选择对应的语音播报提示。例如：选择用DT1 微调键来控制四轮转向功能，先在该菜单下面的“声音源”选择“系统语音”，然后再点击DT1旁边的DTxA 选择框，选择“4wd double”，选择后遥控器会播报该语音中文"四轮驱动双驱"。
用户语音：用户可以通过文字转语音软件进行自定义提示语音制作，然后将语音文件复制到遥控器里，使用自己制作的语音提示。制作方法请查看2.12用户语音制作方法。
停止试听：如语音正在播放过程，可以点击此按钮停止播放，目前仅支持设置界面的语言停止试听，不可以对外部开关启动的语音进行停止播放。
双比率可对所有通道的整体比率进行减小，不能进行增大，同时它不同于舵量设置需要单独设置通道两侧的舵量，设置此功能的比率将会同时影响左右两边的舵量，如较小油门比率后，控制模型前进和刹车的比率将会被同时减小，设置范围为0-100，默认为100。
舵量切换：用来切换大小舵量的开关按键，可选择PS1、PS2、PS3、PS4、PS5、转向开关（SS）、扳机开关（TS）、DT1、DT2、DT3、DT4、DL1。“无”表示直接执行当前设置的舵量。

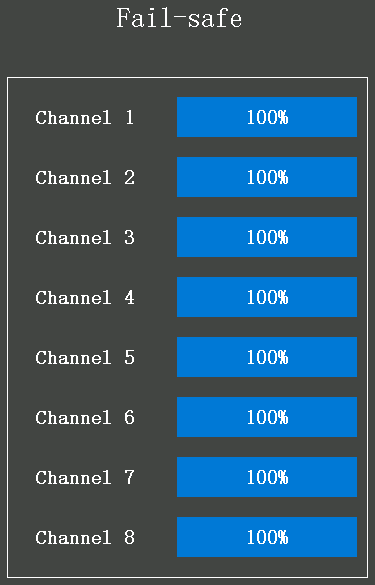

此功能可设置当接收机失去控制时各个通道执行的输出值。通常通道1（转向）和通道2（油门）默认设置为0%，即：当接收机失去控制时，油门将关闭为0输出，舵机保持最后1个动作，以此避免车辆或其他模型受到损害，可调节范围为-100至+100。若改变失控保护的油门值设定，当接收机失去控制时，油门通道将会自动输出这里所设定的固定油门量，这可能会导致模型失控后继续前进或不断后退，修改此通道失控保护值请务必小心。
RC8X遥控器出厂默认标配R8FG接收机，出厂前会先对好码，遥控器和接收机上电开机即可使用。如更换其他的接收机，需要重新对码，对码方法参考说明书的1.3.2 接收机对码。
接收机选择：FHSS V1 系列接收机为2048分辨率，FHSS V2系列接收机 为4096分辨率，分辨率越高，舵机运动的角度越细腻。

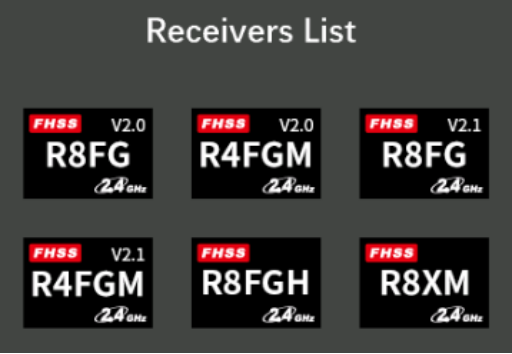

可点击“接收机列表”查看你当前使用的接收机是否属于这个系列，如果是，请点击旁边的”选择“按钮来确认当前使用的接收机类型，如果不在，请不要选择这个列表。
FHSS V1列表
FHSS V2列表
如果这里选择的接收机列表不包括你实际使用的接收机型号，会无法对码。例如：你使用的是RC8X遥控器和R7FG接收机对码，需要选择FHSS V1才能对码。反之如果选择的是FHSS V2，就会无法对码。
注意：
- RC8X标配R8FG接收机。R8FG V1.0版本（出厂日期为2023年2月3日前）只支持FHSS V1协议，不支持FHSS V2协议；R8FG V2.0版本（出厂日期为2023年2月3日及之后）支持FHSS V1和FHSS V2两种协议。操控模型前，请务必确保接收机通讯协议选择正确，否则会影响部分功能使用。
- 后续如果我司再新增新款接收机，您可以到我们官网下载和升级新固件来更新此处的接收机型号。如更换接收机直接对码即可，这里不需要做设置，这里只是展示RC8X遥控器可以兼容的所有接收机型号，方便您来选择不同的接收机。
遥控器可以和N个接收机对码。RC8X和多个接收机已经对码成功的情况下，同时开启RC8X及所有已成功对码的设备，有以下2种使用方式：
1. 不使用子ID功能，RC8X可同时控制多个设备。
2. 使用子ID功能，RC8X可根据选择的子ID控制指定设备。RC8X具有16组子ID功能，每个ID对应一个接收机。提前设置好子ID，在所有设备均开机的情况下，可通过子ID功能控制其中一个设备，此时其他设备均处于待命状态。
例如：用RC8X和一台拖车和一台小车都对码并且开机，先用RC8X控制小车开到拖车的拖斗上，然后再切换拖车上的接收机ID，将拖车把小车拖回目的地。

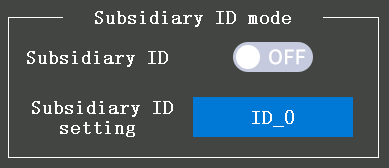

子ID设置方法：
1，将模式由OFF(关闭)改为ON(打开)，根据您的车/船的数量设置对应的子ID号，并将对应设备上的接收机和RC8X完成对码及其他参数的设置即可。
2，设置完子ID号后，遥控器主界面模型名称下方将会出现子ID的标号（如ID01）。
详细的设置步骤可在乐迪官网上查看视频教程。

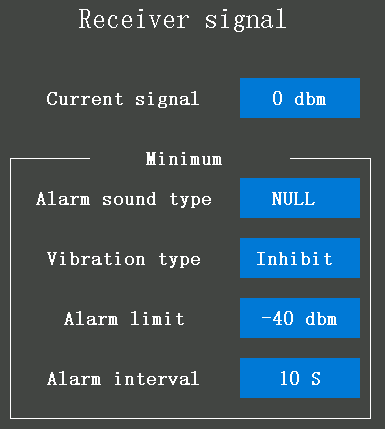

接收机的信号强度值显示及弱信号值报警设置。
当前值：出厂默认-100 dbm，当RC8X遥控器和有信号回传功能的接收机对码成功后，这个数值会随接收机与遥控器的距离远近而相应变化。
报警声音类型：默认“无“，也可选1种人声语音播报提醒和20种warning提示音报警。表示当接收机RSSI值低于设定的报警值时无任何提醒会有声音提醒。可选人声语音播报提示和20种提示音提。
振动类型：暂无功能除了可以设置声音报警，还可以同时增加振动报警。默认“无效“，另有三种类型供选择。当接收机RSSI值低于设定的报警值时会有振动提醒。如果同时设置声音报警和振动报警，会同时生效，有提示音伴随振动。
报警限位：RSSI报警值，默认当接收机RSSI信号强度值大于-40dbm时，遥控器发出报警提醒，最大可设置-100dbm，具体设定值，可用遥控器和接收机来实地拉距测试得出。
报警间隔：指报警提示发出的间隔周期，当RSSI值达到设定的报警值后，默认10秒报警提醒一次，可自定义设置。
注意：
1、如果这里已经设置完毕，但遥控器和接收机未正常连接，遥控器也会发出报警提示。
2、RSSI值是相对值，不是绝对值。即，遥控器和接收机的间距越远，RSSI的负数值数值就越大。
3、此功能除了可以在接收机信号较弱时进行安全报警提示，还可以用于测试遥控器和接收机设备通讯是否正常，即：RSSI信号强度值测试。
枪控测试RSSI教程如下：https://www.radiolink.com/newsinfo/561239.html
请参照2.1.5电池设置设置方法。

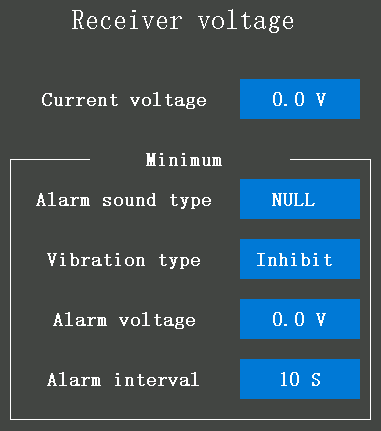

接收机的输入电压显示和低压报警设置。
当前值：默认为0，当接收机和RC8X遥控器通电对码成功后，此处会显示接收机的当前电压。
报警声音类型：默认“无“，表示当接收机电压低于设定的报警值时无任何提醒。可选1种人声语音播报提示和20种warning提示音提示。
振动类型：默认无效关闭，可选3种振动类型。
报警电压：默认接收机当前电压低于4.5V时，遥控器发出报警提醒，最小可设置3.3V，最大可设置12V，具体设定值可根据设备使用需要自定义设置。
报警间隔：指报警提示的间隔周期，当接收机电压低于设定的电压值时开始报警，默认10秒报警提醒一次，可自定义设置。
请参照1.3.3接收机的连接。

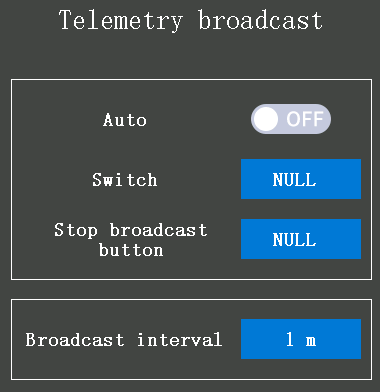

自动播报：人声语音播报之前设置好的各传感器报警当前数据信息及报警类型，例如 ：接收机当前信号强度值、接收机当前的电压、遥控器当前的供电电压、模型设备上的动力电池电压等。ON表示选择开启此功能，OFF表示关闭此功能。
时间播报：人声语音播报遥控器右上角显示的当前时间。ON表示选择开启此功能，OFF表示关闭此功能。
播报按键：可选择1个按键来开启人声语音播报当前各传感器的数值信息。如果自动播报和时间播报都开启，则按菜单排列顺序依次播报。可选按键有PS1/PS2/PS3/PS4/PS5/转向开关/ 扳机开关。
停止播报按键：可选择1个按键使正在播报的语音停止。可选按键有PS1/PS2/PS3/PS4/PS5/转向开关/ 扳机开关。
语音报读间隔：默认每隔1分钟播放一次上述传感器的当前数值信息，也可根据个人需求自定义设置间隔时间。
此功能用于调整舵机在中立位置时左右转向的灵敏度，使其动作变化更灵敏或更迟钝。对于舵机最大行程量没有影响。
曲线类型: EXP (Steering Exponential)和VTR。EXP曲线的舵量递增是成曲线增长的，而VTR是成直线增长的，VTR曲线的临界点是可以设置的，EXP曲线不能设置。
EXP曲线：用于在弯曲的曲线上操作从中间点到终点的转向。以单边舵量的中心线为分界点，快速的EXP曲线可以看到在前半部分舵量的范围有80%，而后半部分则只有20%，从而达到了前半部分舵量的变化比后半部分快的效果，缓慢EXP刚好相反。
快速/缓慢：-100%为缓慢比率，+100%为快速比率. 垂直光标线随着方向盘的操作而移动。
EXP比率：随着该项数值的变化，左右转向的灵敏度呈相同比率调整。当想要加快转向操作时，使用 [+]按钮调整。当您想要使转向操作更温和时，使用[ - ]按钮调整。当数值不是“0%”时，如果点击“快速”或“缓慢”，则快速/缓慢相反。
随着该项数值的变化，左右转向的灵敏度呈相同比率调整。EXP曲线比率 -100~+100 初始值：0。
当想要加快转向操作或想要使转向操作更温和时，使用 [+]和[ - ]按钮调整。当数值不是“0”时，点击“快速”或“缓慢”，则快速/缓慢相反。
左曲线微调：可单独调整左边转向的灵敏度；
右曲线微调：可单独调整右边转向的灵敏度；
左右曲线微调 -200%~+200% 初始值：0%。

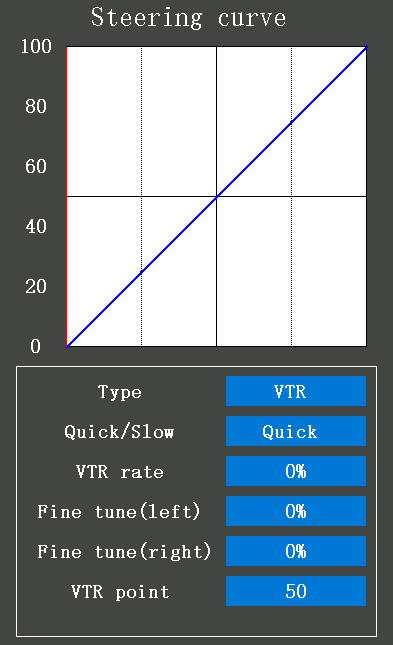

VTR曲线： 曲线Curve型，它设定油门中立点和高点之间的切换点，并以线性曲线操作油门。以单边舵量的设置点为分界点，快速的VTR曲线可以看到在前半部分舵量的范围有80%，而后半部分则只有20%，从而达到了前半部分舵量的变化比后半部分快的效果，缓慢VTR刚好相反。
快速/缓慢：-100%为缓慢比率，+100%为快速比率.垂直 光标线随着方向盘的操作而移动。
EXP比率：和上述EXP比率设置方法一样。随着该项数值的变化，左右转向的灵敏度呈相同比率调整。当想要加快转向操作时，使用 [+]按钮调整。当您想要使转向操作更温和时，使用[ - ]按钮调整。
当数值不是“0”时，如果点击“快速”或“缓慢”，则快速/缓慢相反。
左曲线微调：可单独调整左边转向的灵敏度；
右曲线微调：可单独调整右边转向的灵敏度；
VTR点：VTR曲线开始的中心点位置。

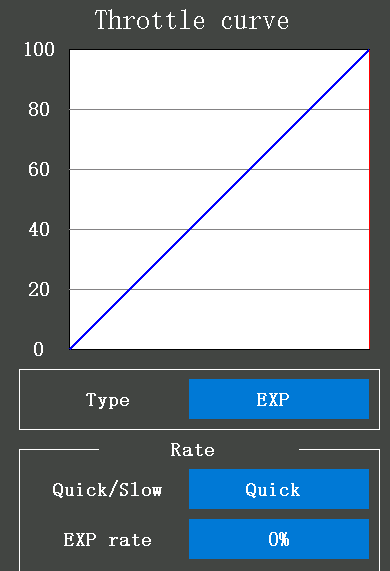

此功能使得油门加速及刹车指向伺服的运行会更加灵敏或者平缓。对伺服的最大行程量没有影响。曲线类型选择：EXP / VTR / 多点三种曲线。
EXP：在曲线上从中心性点到高点操作油门的曲线类型。
快速/缓慢：点击即可反转设置的比率。-100%为缓慢比率，+100%为快速比率.垂直光标线随着方向盘的操作而 移动。
EXP比率：随着该项数值的变化，左右转向的灵敏度呈相同比率调整。当想要加快转向操作时，使用 [+]按钮调整。当您想要使转向操作更温和时，使用[ - ]按钮调整。当数值不是“0%”时，如果点击“快速”或“缓慢”，则快速/缓慢相反。

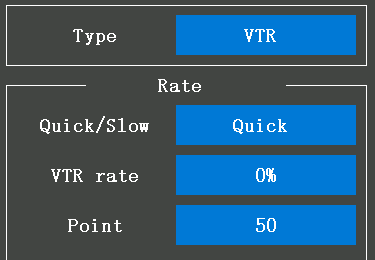

VTR：设置油门中立点和高点之间切换点的曲线类型， 并以线性曲线操作油门。
快速/缓慢：-100%为缓慢比率，+100%为快速比率，垂直光标线与油门触发器的操作一起移动。
VTR比率：随着该项数值的变化，左右转向的灵敏度呈相同比率调整。当想要加快转向操作时，使用 [+]按钮调整。当您想要使转向操作更温和时，使用[ - ]按钮调整。当数值不是“0%”时，如果点击“快速”或“缓慢”，则快速/缓慢相反。
点位：VTR曲线开始的中心点位置（无法更形象的表达清楚）。
注意：注*当路线条件良好且表面抓地力良好时，将每条曲线设置为正（+）快速。当路面滑滑而驱动轮不抓住时，将每条曲线设置为负（-）缓慢。

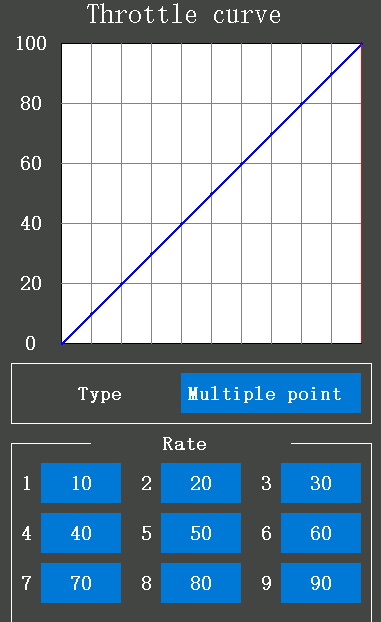

多点：在油门中立点和高点之间设置9点的曲线类型，并操作油门。从点0至点1的舵量为10%。即：从点1至点2的舵量为20%，以此类推，两个点之间的比率是可以设置的，起始舵量为前一个点的标注位置。
第1〜9点 初始值 ： 1:+10、/ 2:+20/、 3:+30 、
4:+40、/ 5:+50、/ 6:+60、
7:+70/、 8:+80/、 9:+90

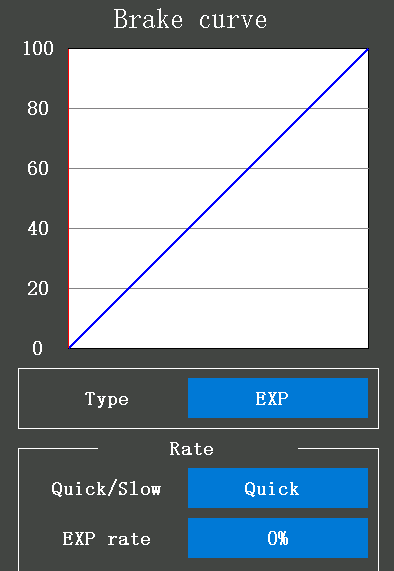

此功能使油门制动器侧向伺服刹车伺服器操作更快或更温和，对伺服最大操作量没有影响。可选三种刹车曲线设定方法，设置方法是与油门曲线相同，可参考2.4.2 油门曲线设置。

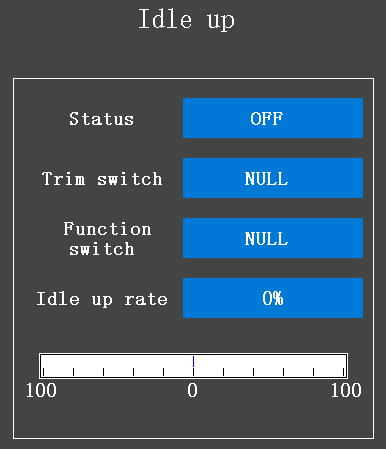

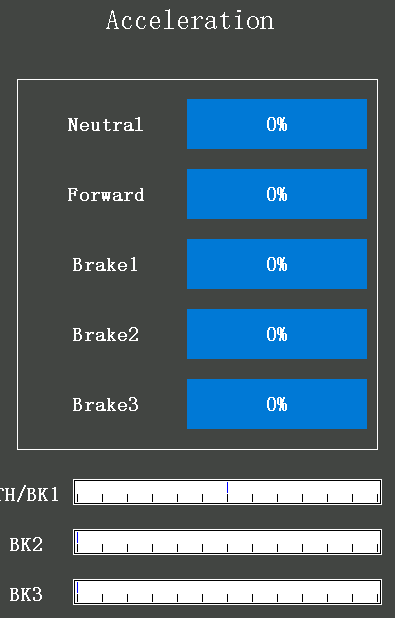

空档加速度：此功能用于调整油门扳机位于中立位 时的空档速度，使用此功能可改善活塞式引擎（油车发动机）的启动性能，通过在汽车引擎启动时提高空档速度实现，设置比率为-50%到+50%。（不操作油门扳机时，油车的发动机仍会执行此处设置的输出油门比例？）

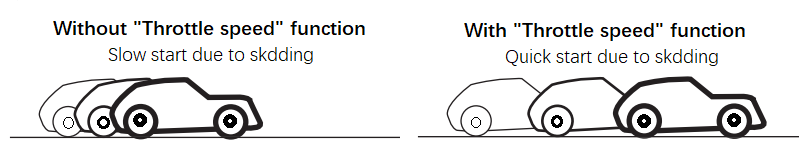

油门加速度：油门加速度功能可分别调整油门加速及刹车中点附近产生的瞬间动作量。最大的速度下，伺服将跳至输入位置，而不是线性变化至输入位置，不像指数那样调节油门曲线运动，油门提速仅仅“跳”离中心位置并且离开之前的回应线性。使用油门加速度可以明显提高前进和刹车的反应速度。
刹车1加速度/刹车2加速度/刹车3加速度：同油门加速度工作逻辑一致，只是一个设置前进的加速度，一个设置刹车的加速度。
注：TH（Throttle）：油门
TH/BK1:油门和刹车1的舵量显示条;
BK2&BK3（Brake 1）：刹车2和刹车3的舵量显示条。

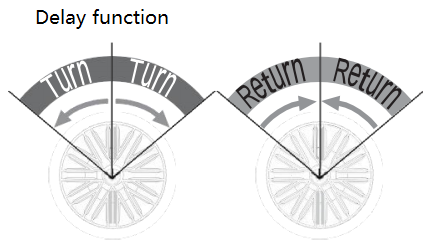

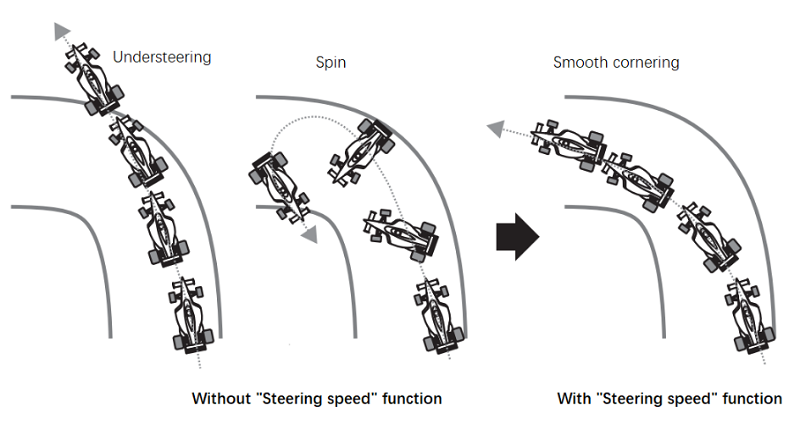

快速打转向轮操作会导致瞬间转向不足，速度减慢或旋转，这个功能在这种情况下是有效的。

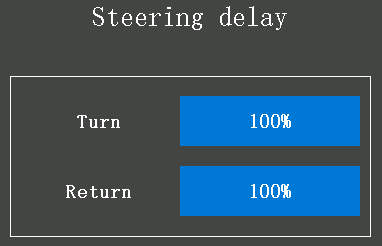

转向：左右打转向手轮时舵机执行的速度，速度范围 1~100% 初始值 ：100，表示没有延迟，数值越大表示转向舵机延迟越大。
回中：打完转向轮再松开手轮，手轮归位的舵机执行速度。速度范围 1~100 初始值 ：100，表示没有延迟，数值越大表示舵机回中延迟越大。
注意：
1. 该功能限制了转向伺服（舵机）的最大速度。可以独立设置转轮转向和转轮返回时的转向速度。
2. 如果方向盘转速低于设定转速，则转向伺服不 受影响。
在光滑路面上的突然油门触发操作只会导致车轮旋转，车辆不能平稳地加速。设置油门延迟功能可以减少电池消耗，同时保证平稳、愉快地操作。此菜单下有三种油门模式可选。
注意：油门伺服（ESC）操作延迟，即使油门扳机操作超过需要，驱动轮也不会旋转。油门扳机触发返回和刹车操作时，此延迟功能不执行。

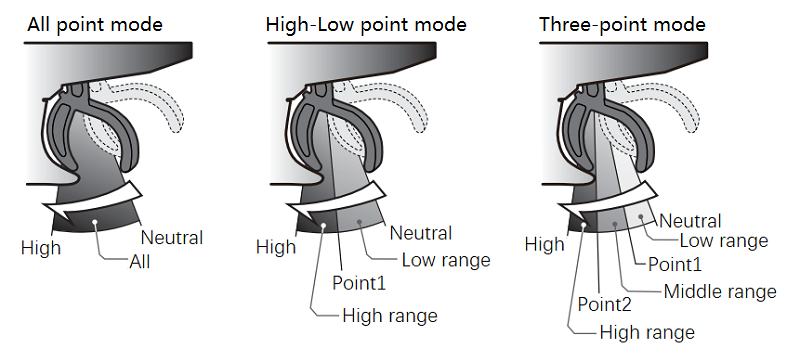

分段模式：全段模式，二段高低段模式，三段模式，区别为把油门方向的舵量分为几节，对应的高中低部分，可以单独设置每一节的 正转向，反转向速度（递增，递减）。设置好数值后，可以操作油门扳机，观察屏幕下方的舵量条反馈情况。

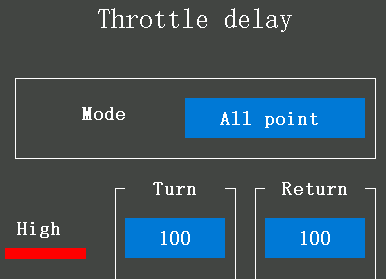

全段模式：在整个油门范围内设置延迟。
油门+ :全部油门加速过程的转弯延时调整。
速度范围 1~100 初始值 ：100，没有延迟。
伺服操作延迟，即油门扳机位置。
油门- : 油门扳机全部返回中点方向的延迟调整。
速度范围 1~100 初始值 ：100，没有延迟。
伺服操作延迟，即油门扳机位置。

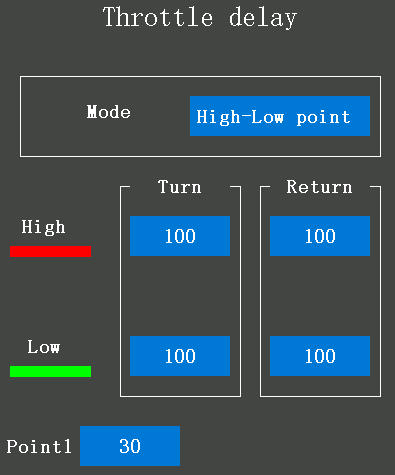

高低段单模式：延迟可以设置在2个范围内，以点1位边界。
油门+ ：“低”和“高”油门加速过程的延时调整转向延迟调整。
速度范围：高：1~100 低：1〜 100 初始值：100，没有延迟。
伺服操作延迟，油门扳机位置。
油门- ：“低”和“高”油门扳机返回中点方向的延迟调整返回方向延迟调整。
速度范围 高 :1~100 低 ：1〜 100 初始值：100，没有延迟。
段点1：速度切换点调整。点1：1〜100 初始值：30

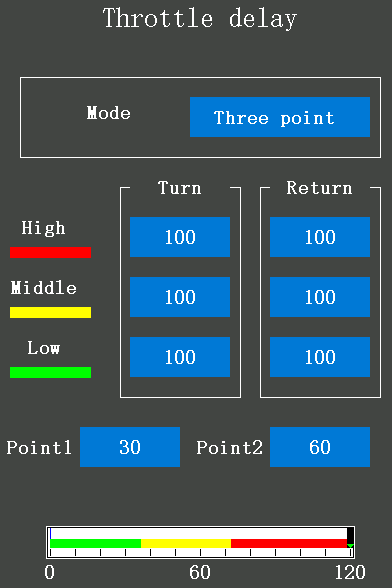

三段模式：一个延迟可以在3个范围内设置，点1和点2作为边界。
油门+ ：“低”，“中”或“高”油门加速过程的延时调整。转向延迟调整。
速度范围：高：1〜 100 中：1〜100 低 ：1〜 100 初始值：100，没有延迟。
油门- ：“低”，“中”和“高”油门扳机返回中点方向的延迟调整。
速度范围： 高：1〜 100 中：1〜100 低 ：1〜 100 初始值：100，没有延迟。
段点：速度切换点调整。
段点1：1〜100 段点2：1〜100 初始值点1：30 初始值点2：60
注意：在返回方向上设置速度功能会减慢车体的减速度，所以请小心谨慎地进行设置。

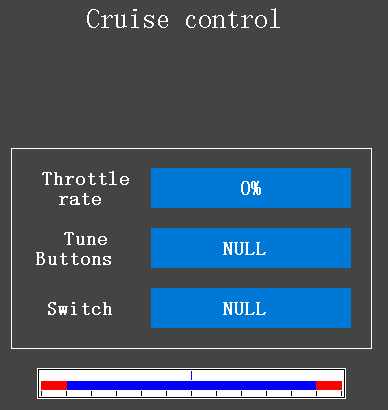

定速巡航可以将油门输出设置为一个固定的值。定速巡航开启时，不论当前油门扳机处于什么位置，油门输出都将跳变到设定的值。例如，当用攀爬车时，可一键开启定速巡航，不用扳动油门，攀爬车即可保持匀速行驶。
油门比率：是指油门的固定输出值，设置范围为0至+100%。
调参按键：可选择的调参按键有DT1/DT2/DT3/DT4/DL1，该按键可用于调节油门比率。
功能按键：可选择的控制按键有PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关，选择其中任意一个开关来控制定速巡航的开启和关闭。
此功能用于调整油门扳机位于中立位时的空档速度，可以理解为汽车在等红绿灯时挂的空挡效果，这个功能主要是油动力车，在启动后可以进入怠速。
状态：怠速功能开启和关闭。
微调按键：可选微调按键有 DT1/DT2/DT3/DT4/DL1，“无”表示不占用任何按键，但还可以在菜单里点击怠速比率旁边的值，然后用屏幕下方的-或+按钮来调整比率值。
功能按键：可选按键有 PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关，通过这个按键可以快速选择开启和关闭油门怠速功能。“无”表示不选择功能按键，如果上面的”状态“设置是开启，功能按键选择”无“，遥控器会默认执行当前设置的怠速比率，不会自动关闭。
怠速比率：可设置比率为-50%到+50%，可以用上面设置的微调按键快速调整怠速比率，也可以点击怠速比率旁边的数值，再用屏幕下方的[+]和[-]按钮来调整数值。

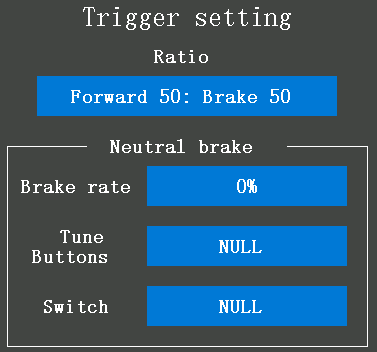

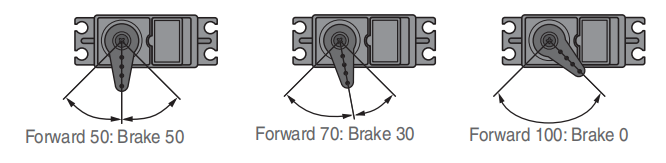

动作比率
三组可选，通过选择前进和刹车的运转比率来改变油门伺服的中立位置。默认油门刹车舵量是在中点，当选择了不同的前进和刹车的动作比率值选项后，刹车的触发舵量就相应改变。
前进50：刹车50：我们把油门扳机的整个行程量看做100%，此选项表示前进和倒车各占50%，而刹车的起始点在舵量的中点。
前进70：刹车30：我们把油门扳机的整个行程量看做100%，此选项表示前进行程量占70%和倒车行程量占30%，刹车的起始点在从舵量中点往后位移20%的位置。
前进100：刹车0：我们把油门扳机的整个行程量看做100%，此选项表示前进行程量占100%和倒车行程量占0%，此时油门扳机刹车部分无效。
中立刹车
这是一个功能选择开关功能，必须设置1个开关来开启和关闭刹车比率功能，刹车比率可设置0%-100%。
注：电调（ESC）里自带的ESC中立刹车功能和RC8X中立刹车功能可以同时使用，但是如果设置难以理解，建议只使用一个刹车功能。
刹车比率：是指执行刹车动作的百分比，如果同时设置了“动作比率”，中立刹车比率例的值会在之前设置的动作比率例值基础上进行累计，具体设置效果可以参考屏幕下方的数值进度条。
调参按键：可选择的调参按键有DT1/DT2/DT3/DT4/DL1，该按键可用于调节刹车比率。
功能按键：可选择的控制按键有PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关。“无”表示该功能关闭。
注意：选择的PS1按键为点动开关，如果需要将PS1当做1个2段开关使用，参考章节1.2.7遥控器二段开关设置将PS1阶级设置为“自锁”，即：按一下，中立刹车打开；再按1下中立刹车关闭；阶级如果选择“点动”，按下PS1开关不放，中立刹车打开；松开PS1开关，中立刹车关闭。

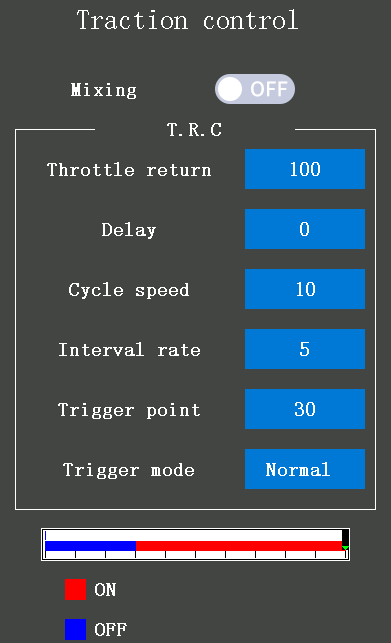

可以理解为间歇油门，在设定的行程内发生跳变。在湿滑的路面上进行转弯的触发操作难以获得牵引力，无法顺利转弯。通过间歇性地操作油门操作，您可以平滑地导航并在拓扑线上行进。而且在漂移车的情况下，通过在高点方向间歇地操作油门，可以再现伪混响器发动机声音。
混控开关：ON为开启此功能，OFF为关闭此功能。
间歇行程：跳变的范围。 如果设置为 0，间歇油门功能将不起作用。 设置为 50 时，则在当前舵量的 50%和 100%之间的位置进行跳变。设 置为 100时，则在 0%到 100%之间的位置进行跳变。
延迟时间：设定从油门操作到牵引力间歇油门功能控制开始的延迟时间，即：在达到触发条件之后延迟一段时间触发间歇行程功能。设定为0时，牵引力控制间歇油门功能无延迟。设定50时，牵引力控制间歇油门功能在约0.5秒后工作。设定为100时，牵引力控制间歇油门功能在1.0秒后工作。
间歇周期：设定脉冲速度（循环速度）。 设定值越小，脉冲周期越快。
间歇比率：在泵送操作中，设定运行时间与高速运行时间的比率，以及运行时间与慢速运行 时间的比率。该比例可以设置为+9〜+ 0〜-9，共9个步骤
-9表示通道开启时间10%关闭时间90%
0表示通道开启时间和关闭时间各50%
9表示通道开启时间90%关闭时间10%

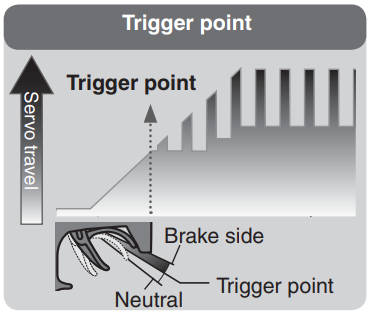

扳机点：在油门操作中，设置牵引控制间歇油门开始工作的触发位置。
通道值到达扳机点便会触发间歇控油门功能制，前提是已经开启混控功能。
触发点 5~95 初始值：30
触发模式：正向/反向，以触发点为界线，反转牵引力控制器操作的油门操作范围。“正向”为到达扳机点触发间歇控制，反向“反向”为未到达扳机点触发间歇控制。

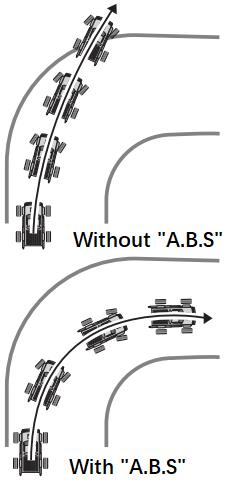

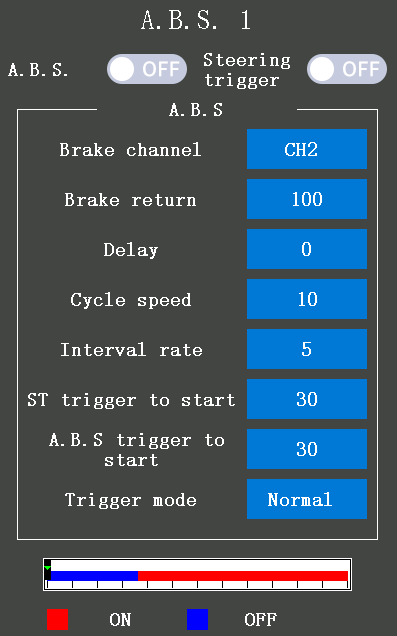

间歇刹车指利用点刹的拉与放，以防止轮胎在执行剎车时完全被锁死，导致失去有效控制行走的能力。使用间歇刹车功能可以使失控的延续减少并使角度平缓过渡。此功能可以通过“间歇刹车”和“转向触发”两种方式启用，有三组 刹车混控设置。
间歇刹车：打开ON开关后，通过前推刹车扳机触发间歇刹车功能。
转向触发：打开ON开关后，当车辆正在执行刹车操作同时操作转向，且转向操作的舵量大于“转向触发起点”的设定值，将触发间歇刹车功能开启；若刹车时转向舵量小于此设定值，不触发间歇刹车。
刹车通道：间歇刹车1为自动设置通道，默认和油门通道是同一个通道，不可选择其他通道；刹车2，刹车3，可以单独设置指定通道。
间歇行程：刹车返回量，可参考2.4.10牵引控制（TRC） 。解除刹车动作时，所对应舵机位置返回比例。当设置到0，间歇刹车功能不启动，即为普通刹车，设置到50，为扳机运动量的二分之一；当设置为100时，伺服返回到中间位置。
延迟时间：延迟量，可参考2.4.10牵引控制（TRC）。设置从刹车启动到间歇刹车启动的延迟。当设置为 0，间歇刹车功能无延迟激活；50时，间歇刹车功能延迟大约 0.7 秒钟启动。100时，间歇刹车功能延迟 1.4 秒钟启动。
间歇周期：间歇时间。周期设置的越大，每两次间歇刹车所间隔的时间越长。设置值越小，每两次间歇刹车之间的间隔时间越短。
间歇比率：周期任务比率，可参考2.4.10牵引控制（TRC）。设置暂停运行的时间为刹车启动的时间或者刹车释放的时间。可设定为9到 0 到- 9。
转向触发起点：当转向舵量达到此项值时，触发间歇刹车功能。满足以下条件则触发间歇控制：
- 间歇刹车功能开启；
- 刹车方向有舵量；
- 方向舵通道超过转向触发点。
间歇刹车起点：油门延迟功能扳机触发点,可参考2.4.10牵引控制（TRC）。 间歇刹车开始动作的扳机点位置。
触发模式：可以选择正向或反向触发。

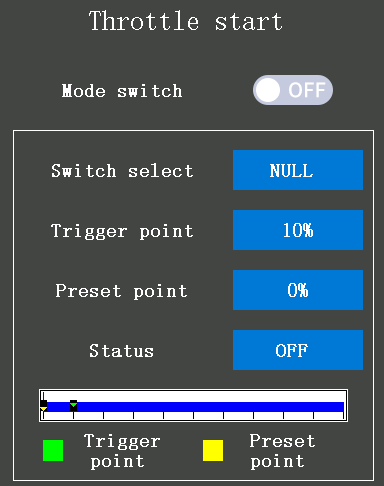

如果赛道很滑，并且通过将扳机扳动到全油门开始加速，则车轮将旋转并且车辆不会平稳地加速。 此启动功能启动时，只需慢慢操作油门触发器，油门伺服就会自动从设定的油门位置切换到预设位置，这样轮胎不会失去抓地力，汽车平稳加速。
注意：
- 当油门触发器移动到扳机点时，油门伺服器移动到预设点位置。
- 该功能仅对启动时的第一次油门触发操作有效。这个功能必须在每次启动之前将状态改为待机进行激活。
- 当油门触发器稍微返回时，启动功能自动停用，并且返回正常的油门触发器操作。
模式开关：ON表示开启此功能，OFF表示关闭此功能。
功能按键：用于设置开启油门启动的按键，可自定义设置开关。“无”表示无开关控制，可选PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关。
扳机点：当油门达到扳机点时触发缓慢启动。当操作扳机到预设的扳机点的位置，才启动油门。预设值0~100% 初始值：0%。
预设点：当缓慢启动触发时，启动至预设点将固定该油门值，只要功能按键打开，油门直接启动这个值对应的油门量。预设值0-100%，初始值：0%
状态：显示当前的油门启动状态。有关闭/待机两种状态，会随功能按键动作而改变状态，不可手动调节。

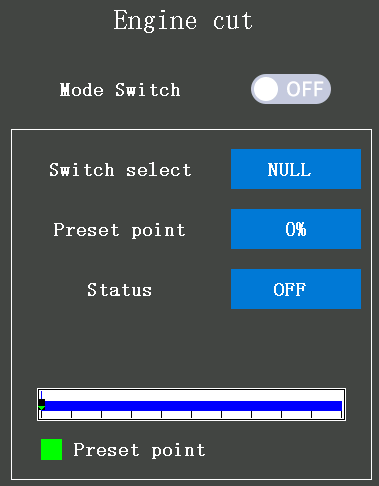

当按下预先设置好的功能按键，油门伺服将移动到预设位置，而不考虑油门触发位置。常用于关闭船的发动机。
模式开关：ON表示开启此功能，OFF表示关闭此功能。
功能按键：用于触发熄火的按键，可自定义设置开关。“无”表示无开关控制，可选PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关。
预设点：熄火时的舵量。当按下预先设置好的功能按键，油门伺服将直接移动到预设点的位置，
而不考虑油门触发位置。预设值0-100%，初始值：0%
状态：发动机熄火状态，有触发/待机两种状态，会随功能按键动作而改变状态，不可手动调节。

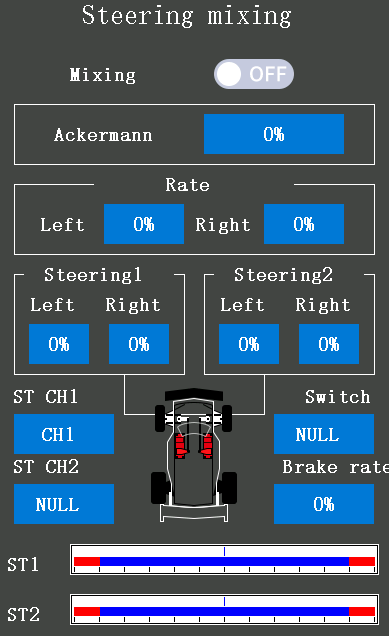

该混合功能使用2个舵机单独控制左右转向。左右转向可以独立设置，因此可以平滑转弯。通过使用“转向混合比率”功能，可以同时调整转向左右侧的舵机运动。右侧转向舵机或左侧转向舵机连接到接收机的1通道，另一侧连接到接收机的辅助通道，左右舵机连接的通道都可以自定义选择1~8通道。在左右舵机单独调整后，也可以通过阿克曼率调整。
注意：屏幕下方的舵量条，可以直观查看当前设置的通道运动状态。
混控开关：ON表示开启此功能，OFF表示关闭此功能。
阿克曼率：简单的理解为转弯时更顺畅，不容易翻车， 该设置比率要根据实际车型自行调整。默认为0%，可设置-100%~0~+100%
转向混控比率：左转或右转的幅度。左转默认100%，可设置0%~100%；右转默认100，可设置0%~100%。
舵机1/舵机2：设置单个车轮的左转和右转的幅度；左转默认100%，可设置0%~120%。
舵机2：设置单个车轮的左转和右转的幅度；右转默认100%，可设置0%~120%。
舵机1通道：设置控制左上方左边舵机1的转向功能的通道。“无”表示不指定通道。可选1~8通道。
舵机2通道：设置控制右上方边舵机2的转向功能的通道。“无”表示不指定通道，可选1~8通道。
注意：舵机1通道和舵机1通道所选择的通道，不能被其他功能占用。
功能按键：可以设置通过按键触发转向轮内八或外八字刹车；可自定义设置开关。“无”表示无开关控制，可选PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关。
刹车比率：左右两边车轮呈内八或外八刹车幅度。-120%~0~+120%
*阿克曼（Ackermann steering geometry）：简单的理解为转弯时更顺畅，不容易翻车，该设置比率要根据实际车型自行调整。更多介绍请访问以下链接：https://baike.baidu.com/item/%E9%98%BF%E5%85%8B%E6%9B%BC%E8%BD%AC%E5%90%91%E5%87%A0%E4%BD%95/512427?fr=aladdin

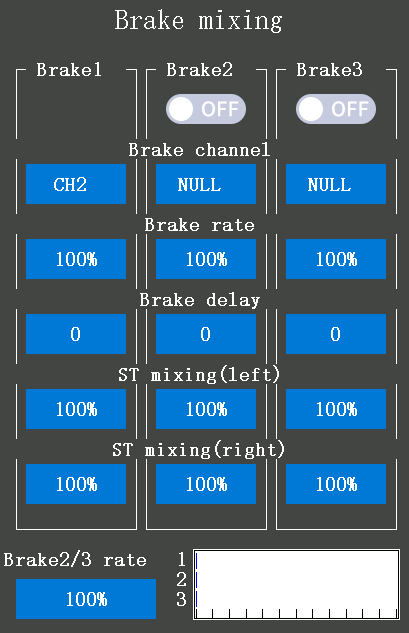

这个功能用于前后制动器必须独立调节的场合，例如al/5级GP车。这种混合使用第二个通道用于后轮制动，辅助通道用于前轮制动，或者通过辅助通道伺服控制前轮制动，或者通过独立油门控制第二个通道，并通过辅助通道控制后轮和前轮制动。另外，也可以与转向操作成比例地改变辅助通道制动率的混合。
刹车2 和 刹车3 混控开关：ON表示打开此混控，OFF表示关闭此混控。
刹车通道：选择实现刹车功能的通道，刹车1通道默认和油门通道为同一个通道，如需设置刹车1通道需要前往通道设置中进行设置，“无”表示无开关控制，可选PS1 /PS2 /PS3 /PS4 /PS5/转向开关/扳机开关。默认2通道来控制刹车功能。刹车2和刹车3可以进行自定义1~8通道设置。
刹车比率：刹车1/刹车2/刹车3的刹车行程设置。
刹车延迟：刹车1/刹车2/刹车3在进入刹车舵量之前延时一段时间。默认0，可最大设置100。
转向混控左：刹车1/刹车2/刹车3加入转向舵左边的百分比舵量。默认0，可最大设置100。
转向混控右：刹车1/刹车2/刹车3加入转向舵右边的百分比舵量。默认0，可最大设置100。
刹车2/ 3比率：刹车2/3的舵量整体比率，可通过此功能一起调整刹车2/3的比例，一般用于缩小舵量。默认100%，可最小设置0%。
注意：设置完后可尝试操作对应设置的通道开关或按键，该才菜单下面的舵量运动变化来确认混控是否设置成功。
这个功能可分别设置标配接收机的内置陀螺仪和单独安装在模型里的陀螺仪功能。可使用辅助通道开关或按键来调整陀螺仪灵敏度。点击右上角的1/2可翻页进入“陀螺仪混控2/2”的设置界面。
陀螺仪混控1/2
混控开关：ON表示陀螺仪混控功能开启；OFF表示陀螺仪混控功能关闭。
混控通道：用于控制陀螺仪功能的通道，默认8通道，也可以进行自定设置1~8通道。
陀螺仪类型有４种：内置陀螺仪/1增益/2增益/4增益。
- 内置陀螺仪：表示当前使用的是接收机里自带的陀螺仪。标配的R8FG接收机内置陀螺仪设置方法，可参考1.3.5接收机陀螺仪功能。
- 1增益/2增益/4增益：表示不同类型的增益组，主要针对独立安装在模型上的陀螺仪。可将陀螺仪连接至接收机的辅助通道。关于单独安装在模型上的外置陀螺设置方法，请参考您单独购买具体的陀螺仪使用说明书。
陀螺仪增益：陀螺仪的灵敏度。可通过增益调整按键来调整陀螺仪灵敏度大小。也可以通过屏幕
下方的“+”和”-”按键来调节。
陀螺仪类型：
AVSC和正常模式区别：单独安装模型式上的外置陀螺仪有2种工作模式，即：正常模式和AVSC模式。在AVSC模式中，与正常模式速率控制（摆动速度）同时控制角度。AVSC模式比正常模式提高了直线行驶稳定性。由于操作的感觉不同，请选择您喜欢的模式。
＊AVCS(Angular Vector Control System)：角度向量控制系统，通俗的理解就是通道的正反舵量对应的两种陀螺仪模。
1增益:可对1个外置陀螺仪进行设置，可选择正常和AVSC两种模式。陀螺增益正常：－0%〜－120% AVSC：0%〜120% 0〜120 AVCS：0〜120 初始值：AVSC正常 0%50
２增益：是增益１和增益２配合使用设置，可分别设置１增益和２增益的值。每个增益都可选择正常和AVSC两种模式。陀螺增益正常： －0%〜－120% AVSC：0%〜120% 初始值：AVSC 0%0〜120 AVCS：0〜120 初始值：正常50
４增益：每个增益都可选择正常和ASSC两种模式。陀螺增益正常：－0%〜－120% AVSC：0%〜120% 初始值：AVSC 0% 0〜120 AVCS：0〜120 初始值：正常50
陀螺仪混控2/2
点击右上角的2/2可翻页返回“陀螺仪混控1/2”的设置界面。
当前增益：可选1组或2组。1组由1增益和2增益组成；2组由3增益和4增益组成。
增益调整按键：用来单独调节各增益（增益1/益2/增益3/增益4）陀螺仪感度大小的开关按键设置，可自定义选择DT1 /DT2 /DT3 /DT4 /DL1这几个按键，如果此处选择为“无”，则只能通过当前界面屏幕下方的“+”和“-”按键来调整陀螺仪感度大小。
增益组切换按键：当陀螺仪类型选择2增益和4增益时，需用此按键在增益1/增益2/增益3/增益4之间切换，然后才能分别对每个增益进行感度大小设置。可自定义选择PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关这几个开关按键，如果选择为“无”，则只能对增益1进行陀螺仪感度调节，无法进行陀螺仪增益组1和增益组2之间切换。
增益切换按键：当陀螺仪类型选择4增益时，需用此按键在增益组1和增益组2之间切换。可自定义选择PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关这几个开关按键，如果选择为“无”，则需要通过当前界面无法进行陀螺仪增益组1和增益组2之间切换。
陀螺仪混控开关：和上面的混控开关一样的功能。

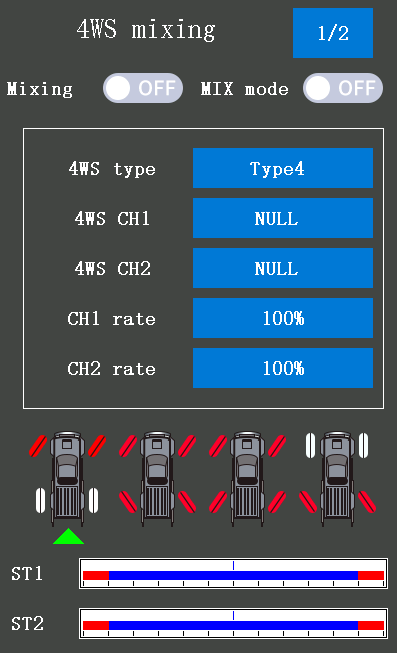

4WS混控 1/2
4WS（4 Wheel Steering)：即四轮转向，除了传统的以前轮为转向轮外，此功能下后两轮也可以为转向轮。该功能可用于履带车或其他4WS型车辆。正在混合使用第1通道控制前方转向和辅助通道控制后方转向。
点击右上角的1/2可翻页进入“4WS混控 2/2”的设置界面。
混控开关：混控功能的开启与关闭，ON表示混控功能开启；OFF表示混控功能关闭。
混控关联(主动混控)开关：转向1、2通道是否加入转向通道的额外功能，如：除了执行转向动作以外还执行转向EXP曲线,舵机延迟，比率控制等。
4WS模式：有4种模式组合可选，点击模式1可进行不同模式的选择。当选择不同4WS模式后，可在屏幕下方查看每个模试下红色车轮的方向。也可以通过下方的舵量条观察通道比率。
模式1：仅前轮转向；
模式2：前轮转向模式、前轮正转向&后轮反转向；
模式3：前轮转向模式、前轮正转向&后轮反转向、前轮反转向&后轮正转向；
模式4：前轮转向模式、前轮正转向&后轮反转向、前轮反转向&后轮正转向、后轮转向模式；
4WS通道1/通道2：设置用来控制混控功能的通道。可自定义选择通道1-通道8，将控制转向的舵机分别接接收机上对应的通道。
通道1比率和2比率：混控通道的比率。

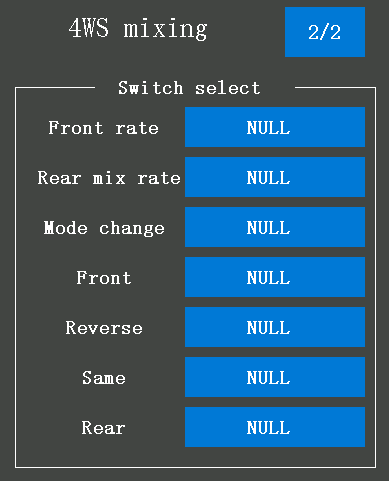

4WS混控功能按键设定2/2
点击右上角的2/2可翻页返回“4WS混控1/2”的设置界面，各给各功能设置控制按键。
4WS前侧比率和4WS后侧比率：可以自定义选择DT1 /DT2 /DT3 /DT4/DL1这几个按键来调节比率值。如选择“无”则表示该功能不启用。
4WS类型切换：可切换2个四轮转向类型：四轮转向（前）/四轮转向（反相）/四轮转向（同向），每按一次设置的按键，可切换1个类型。
4WS类型1（前）/4WS类型2（后）/4WS类型3（相同）/4WS类型4（后）：均可单独设置1个开关按键来开启这个混控功能。混控功能按键可以自定义选择，可设置开关按键有PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关，如选择“无”则表示该功能不启用。
该功能是将两台爬行器和其他4WD型车辆使用的电控单元混合使用，并利用第二通道控制后置电机控制器和辅助通道来控制前置电机控制器。车子一般有：仅前驱动器，仅后驱动器，前驱动器和后驱动器（4WD）

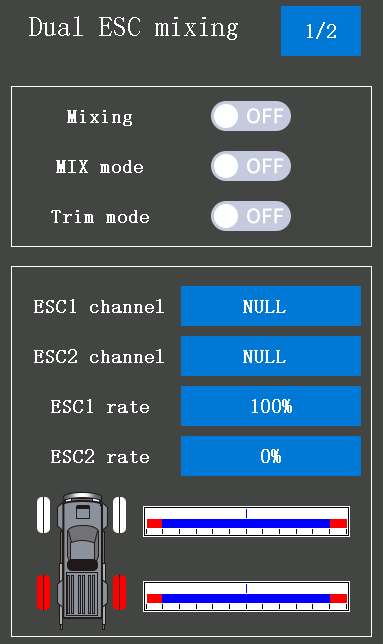

双电调混控1/2
点击右上角的1/2可翻页进入“功能按键2/2”的设置界面。
混控开关：ON表示混控功能开启；OFF表示混控功能关闭。
混控关联：电调2通道是否加入转向1、2通道是否加入油门通道的额外功能，如油门EXP曲线,油门延迟，比率控制等。（电调1默认是加入额外功能的不可取消）
微调模式：电调2是否加入电调1的微调。
电调1通道/电调2通道：设置用于混控两个通道的微调设置。电调1比率、电调2比率：设置电调1、2的比率，注意：电调1、2比率只能有一个是可以低于100%比率的，也就是说仅可配置为比率一大一小或者相同比率.

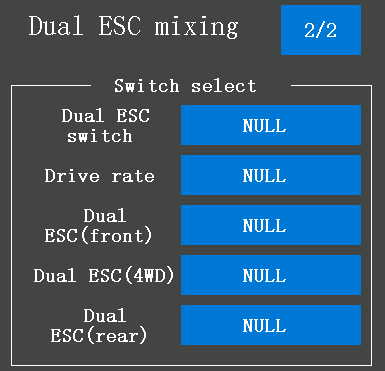

功能按键设定2/2
点击右上角的2/2可翻页返回“双电调混控1/2”的设置界面。
双电调模式切换/双电调驱动比率：可以自定义选择DT1/DT2/DT3/DT4/DL1这几个按键来调节比率值。如选择“无”则表示该功能不启用。
双电调（前）/双电调（4WD）/双电调（后）：均可单独设置1个开关按键来开启这个混控功能。混控功能按键可以自定义选择，可设置开关按键有PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关，如选择“无”则表示该功能不启用。

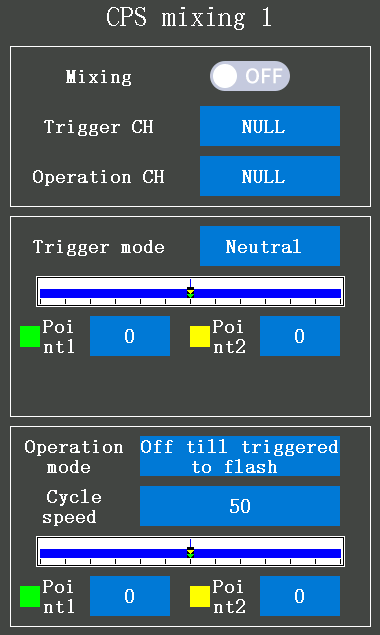

CPS混控用于控制车灯通道的电源开关。 当使用CPS-1单元来点亮车辆装扮和其他照明（LED）时，连接有LED的CPS-1单元连接到空闲的开关通道，并且通过开关打开和关闭LED，而车辆在跑。
当使用CPS混合功能时，LED可以在转向和油门操作的同时开启和关闭并闪烁，并且通过开关打开和关闭。闪烁速度（循环）也可以设定。例如，通过操作油门扳机，LED可以作为刹车灯闪烁。可以使用三条CPS混合线。
CPS混控1至4
混控开关：混控功能的开启与关闭。
触发通道：触发车灯亮灭的通道，可任意选1至8通道来触发，可以选择触发通道的触发区间。
执行通道：车灯所连接的接收机通道，可选1~8通道，当车灯功能被触发后，对应这个执行通道的灯会按照下面选择的触发模式亮或灭。
触发模式：要设置灯效对应的开关按键的操作位置。有通道中立、通道左侧、通道右侧、通道两侧、PS按键。
执行模式：有4种模式可选，触发闪烁/非触发灭、触发灭/非触发闪烁、触发亮/非触发灭、触发灭/非触发亮。
1) 触发闪烁/非触发灭:触发通道到达触发区间时执行通道闪烁动作，未达到触发区间则关闭通道关闭动作。
2) 触发灭/非触发闪烁：与1.相反。触发通道到达触发区间时执行灯灭，未达到触发区间则灯亮闪烁。
3）触发亮/非触发灭：触发通道到达触发区间时灯亮，未达到触发区间则灯亮灭。
4）触发灭/非触发亮：与3.相反。触发通道到达触发区间时灯灭，未达到触发区间则灯亮。
循环速度：在闪烁模式下的闪烁频率。
触发点1、2设置：设置触发区间。
执行点1、2设置：执行通道将会在点1和点2中选择跳变。

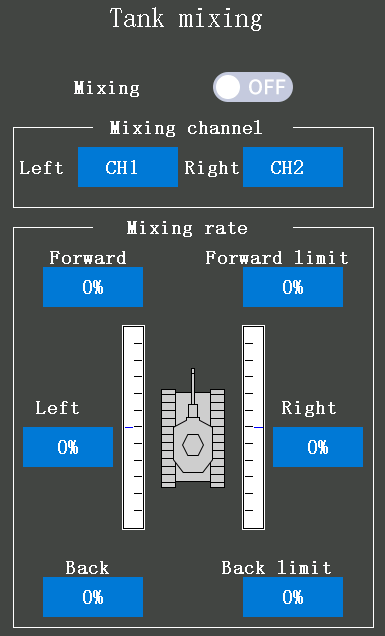

该功能主要适用需要双引擎工作的设备，如：履带车，坦克，打窝船等。把左右引擎的电调分别接在接收机的通道1和通道2，然后开启混控就可以实现操作油门扳机前后同进同退，操作转轮左右差速转向。也可以根据实际需要独立设置左轮和右轮的通道。
混控开关：混控功能的开启与关闭。
混控通道：设置用于混控的通道。一般默认左轮电调接接收机的1通道，右轮电调接接收机的2通道，也可以根据实际需要选择不同的通道。
混控比率前、后：油门通道加入混控的比率。前进和后退，用于设置2个电机的行程量，如果前进和后台都默认100%，即左右2个电机在前进后退时动力比例100%，如前进设置为50%，后退设置100%，即勾油门扳机左右电机均为50%的舵量行驶，前推油门扳机，则左右电机100%的速度形式。
混控比率左、右：方向舵通道加入混控的比率，同油门的前进和后退设置方法一样。
前（后）限位：限制混控通道的最大前进舵量或后退舵量。

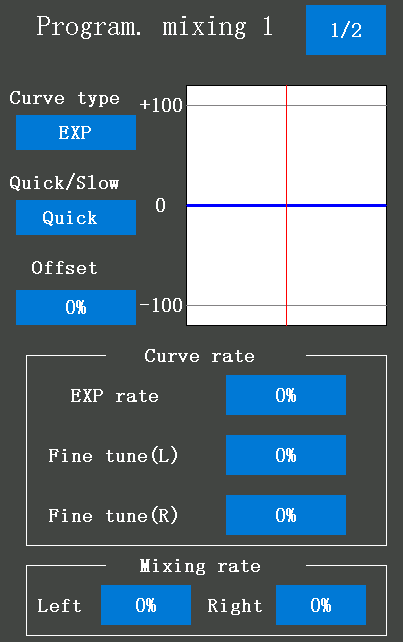

该功能包含八组可编程混控。使用一个混合控制可以达到一个开关同时控制两个通道的效果。
曲线类型：EXP,VTR,CRV。
快速/缓慢：翻转EXP，VTR，CRV曲线比率。
偏置：设置将改变被控通道中立位的位置。
EXP，VTR，CRV比率: 控制从机舵量的变化率。
左（右）曲线微调：可以使左侧曲线和右侧曲线比率相反。
混控比率左（右）侧：用于调节从机通道跟随主机通道的中立点2边的舵量比例，如：左侧设置50%，则操作主机通道时，从机通道执行的舵量仅是主机通道的50%。正数表示从机和主机同向运动，负数表示从机和主机相反方向运动。
混控按键：打开/关闭混控功能的快捷按键，可设置开关按键有PS1/PS2/PS3/PS4/PS5/转向开关/扳机开关，如选择“无”则表示该功能不启用。
混控开关：打开/关闭混控功能。
混控关联：是否加入主机通道的额外功能，如油门速度，转向比率等。例如：混控和关联混控都打开后，主机还设置了油门速度功能并打开，当操作主机通道，不仅从机会按设置的舵量相应，主机通道设置的油门加速功能也会同时生效。
微调模式：是否加入主机通道的微调。
主机通道：从机通道的舵量源。即，当前需要操作的开关或按键对应的通道。
从机通道：当操作主机通道开关时，从机通道上的设备也会跟着运动。

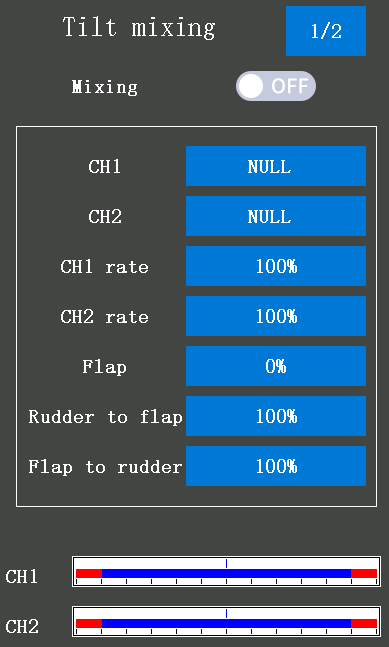

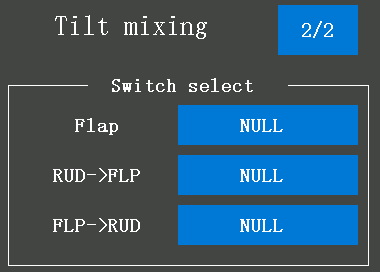

混控开关：混控功能的开启与关闭
混控通道1（2）：设置用于混控的通道
通道1（2）比率：混控通道的比率
襟翼：在压浪板和方向舵之间必须要一定的间隔
方向舵->压浪板：方向舵往压浪板 方向加入襟翼的舵量
压浪板->方向舵: 压浪板往方向舵 方向加入襟翼的舵量
对遥控器的菜单界面进行截图，此功能主要方便您获取遥控器菜内容及图片分享。可点击左下角的 图标或短按开机按键，返回上一级菜单。

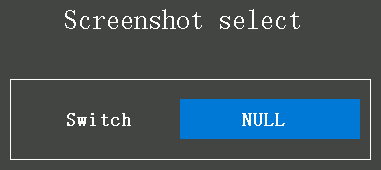

截图按键：可设置PS1、PS2、PS3、PS4和PS5这几个按键来触发屏幕截图功能。
截图操作：按下预先设定好的按键开关，等待3-5秒，遥控器屏幕右上方会出现黄色的“截图成功!
文字提示，如果您已经开启了语音提示功能，同时也会伴有语音提示“截图完成”。然后就可以在遥控器

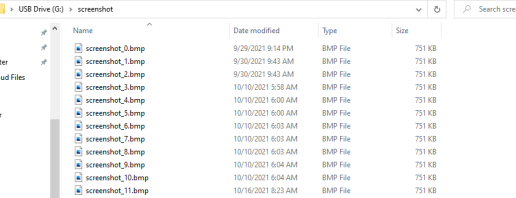

的“ SD卡文件夹”菜单的“screenshot”文件夹里看到有新增一个图片文件，说明已经截图成功。一般文件
名默认为“Screenshot_0.bmp”，每增加1张图片，文件名的数字会递增1个。
（加个文件夹的截图成功显示图片）
截图预览查看：目前不支持在遥控器里直接预览文件，如需预览截图，可用type-C头的USB线连

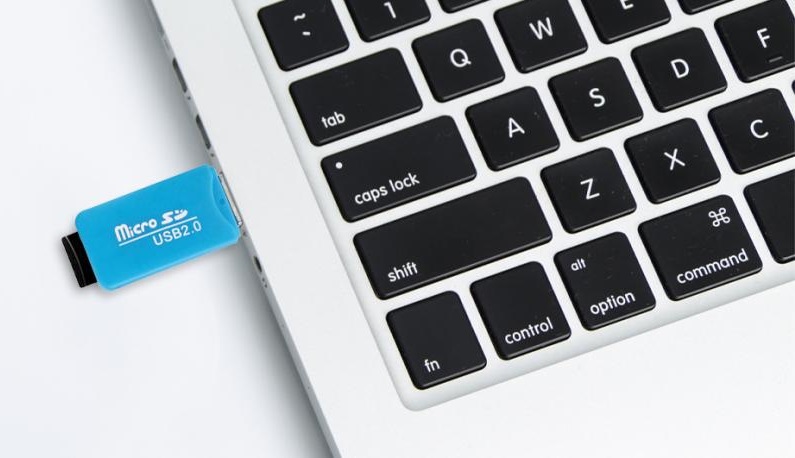

接遥控器和电脑，然后在电脑的U盘里预览该截图。或者把遥控器里的SD卡拔出再插入到读卡器，然
后将读卡器插入电脑的USB口，也可以在电脑的U盘里查看截图。
截图预览方法步骤：

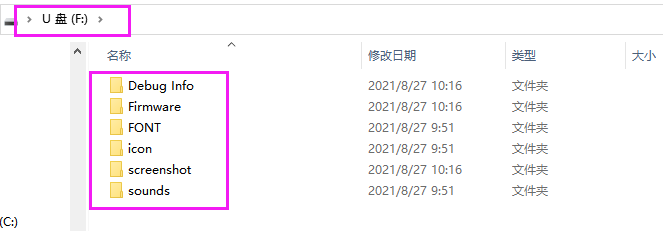

1）遥控器和电脑连接成功并开机后，在电脑里查看新增加的盘；

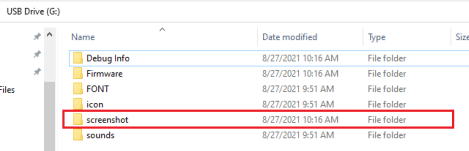

2）在新盘里找到“screenshot”文件夹并点击进去；
3）直接打开需要查看的图片即可。
注意：
1、截图过程请不要拔插SD卡。
2、目前不可以直接在遥控器里修改图片文件名称或删除图片，需要用USB连接遥控器和电脑，或用读卡器连接电脑，在电脑上进行操作。
3、目前很多USB线仅可以充电，不支持数据传输，所以如果USB线无法成功连接您的遥控器和电脑，请尝试更换带有数据传输功能的USB线重新连接。
4、SD卡里的所有文件仅支持英文，不支持中文，如果将SD卡里的文件名更改为中文文件名，再在遥控器的截图菜单里查看此图片，文件名称将显示乱码。
5、如果SD卡拔出后再插入遥控器，需要重启遥控器才能看到SD里的修改的内容。
计时器的显示与控制设置。
当前计时：点击计时器后，计时器记录的时间。
返回：可点击左下角的 图标或短按开机按键，返回上一级菜单。
报警时间：报警时长，当计时时间到达此处设定的时间时，遥控器会开始发出报警，默认提前5分钟0秒，可进行自定义设置。 M左边的数值表示分钟，S左边的数值表示秒钟，可根据实际需要进行设置。
注：M(Minute)：分钟 S(Seconds)：秒钟
计时模式：可以选择“倒数计时”和”正向计时”的方式来开 始计时，点击模式进行选择。正向计时：从0开始；倒数计时：从设定的时间开始倒数。
报警声：可选2种类型。
类型1，当计时时间达到设置的报警时间时，会有持续2秒的振动提示。
类型2，计时功能开启，每秒都有声音提示，计时时间到达大设定的时间还会伴有持续2秒的振动提示。
开始按键：启动计时功能的按键，可选择的控制开关有：PS1、PS2、PS3、PS4、PS5、转向开关、扳机开关，如果选择转向开关和扳机开关，则需要将对应开关的行程打到底才能启动，暂停或复位计时器。
复位按键：用于暂停计时暂停和重置计计时复位时器的时间。如果当计时已经开始了，按1下这个复位按键，计时会暂停；再按1下这个复位按键计时复位，也就是恢复到之前设置的报警时间。按键设置参考上述“开始按键”设置。
报警振动：
“无”，表示禁止振动报警；
类型1，计时结束时持续振动1秒；
类型2，计时过程，每秒都有振动，计时结束时会持续振动1秒。
扳机触发：默认为OFF,不能用油门扳机触出发计时器功能。
ON，表示启用此选项，轻触油门扳机即可开始计时器功能。
注意：如果开始按键设置的开关也是油门扳机开关，且和扳机触发同时都开启，会优先使用扳机触
发方式开启计时器。
桌面点击计时（T2）：遥控器主界面的T2计时器，ON蓝色底表示计时器功能打开，OFF灰色底表示计时器功能关闭。点击遥控器主界面计时器的数值即可开始/暂停/复位计时功能。系统默认开启点击计时功能，您也可以在此界面设置为关闭。当此次功能开启后，点击计时数值第一次开始计时，点击第二次暂停计时，点击第三次复位清零。

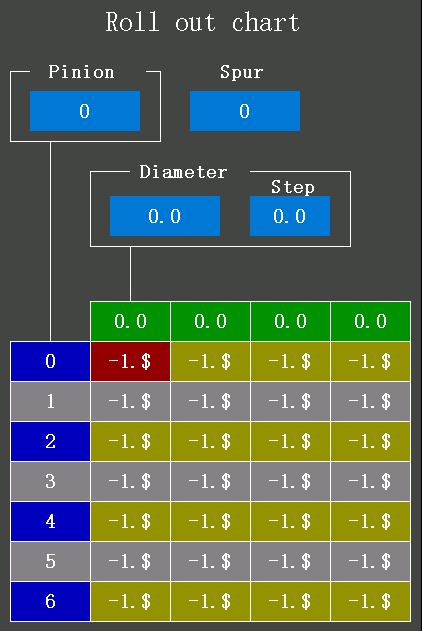

此功能专为平移车设计。滚动图可以根据“小齿/动力齿”、‘大齿/减速齿’和轮胎直径的输入值计算并显示为表格。
小齿/动力齿：点击小齿/动力齿下的蓝色选择框选择齿轮的数值，点击“-”可以减小数值，点击“+”可以增加数值，可以选择10到60。
大齿/减速齿：点击大齿/减速齿下面的蓝色选择框选择齿轮的齿数，点击“-”可以减小数值，点击“+”可以增加数值，可以选择50到130。
轮胎直径：点击轮胎直径下的蓝色选择框选择轮胎直径的数值，点击“-”可以减小数值，点击“+”可以增加数值，可以选择40.0到100.0。
阶梯：点击阶梯下的蓝色选择框，设置输入轮胎直径量数值的步长，点击“-”可以减小数值，点击“+”可以增加数值，可以选择0.1mm到1.0mm。

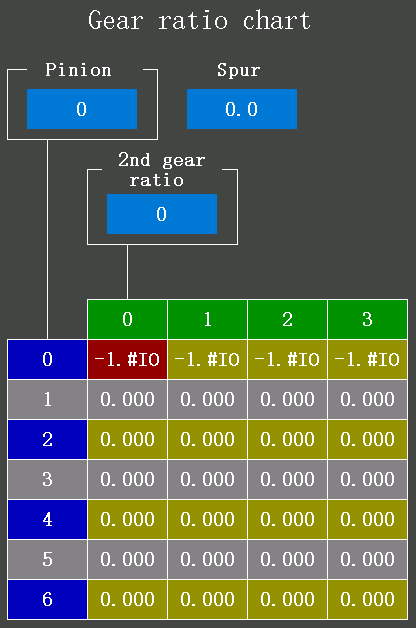

齿轮比例图表可以根据“小齿/动力齿”、‘大齿/减速齿’以及第二减速比输入的数值自动计算匹配值，并显示为表格。
小齿/动力齿：点击小齿/动力齿下的蓝色选择框选择齿轮的数值，点击“-”可以减小数值，点击“+”可以增加数值，可以选择10到60。
大齿/减速齿：点击大齿/减速齿下的蓝色选择框，选择齿轮的数值，点击“-”可以减小数值，点击“+”可以增加数值，可以选择0.0到100.0。
第二减速比：点击第二减速比下的蓝色选择框，选择第二减速比的数值，点击“-”可以减小数值，点击“+”可以增加数值，可以选择50到130。
RC8X遥控器可以保存200组模型数据，并可以对每组模型进行重命名，每2组模型之间可以进行数据复制和粘贴，此菜单也可以将单个模型恢复出厂设置。点击需要设置的模型，屏幕会出现模型相关的设置。
点击需要使用的模型，再点击“选择模型”，屏幕会出现“是否选择模型为当前模型?”，点击“确认”，之后遥控器会显示所选择的模型数据。
将其中1个模型数据复制到另一个模型里。这里以复制model_1的数据到model_3数据为例：点击“model_1”，再点击“复制模型”，屏幕会出现“是否复制模型model_1”，点击“确认”，之后自动会回到模型选择主界面，再点击“model_3”，点击“粘贴模型”，屏幕会出现“复制mdel_1到mdel_3?”，点击“确认”，即可将model_1的数据到model_3。
注意：必须要先点击复制某个模型，粘贴功能才会生效，否则会有错误提示，不可以复制粘贴为同一个模型。
可以更改所有的模型名称。点击“需要修改的模型”，再点击“重命名”，即可进行名称修改。
点击“←”和“→”可在模型名称里左右移动修改光标，然后再在进行字符的“删除、增加”。
ABC（1）为大写字母，点击“ABC（1）”会出选择ABC（2）小写字母。
点击“?123”可进行数字和标点符号翻页。仅支持英文字母、数字以及标点符号，不支持中文。
将该模型数据恢复到出厂数据，包括“校准设置”。点击“重置模型数据”，屏幕会弹出“是否重置模型？”，点击“确认”，即可恢复出厂设置。
选中需要删除的模型，点击删除模型，然后确认即可删除该模型。
RC8X的模型数据和系统设置都可以备份，然后拷贝到另一台RC8X中。模型数据拷贝方法可查看以下链接：
https://www.radiolink.com/newsinfo/804240.html
用户可以自定义更改该目录下的文件内容，实现个性化使用体验，例如：可以增加或删除固件，可以修改遥控器的图标，可以修改遥控器的提示音等。
...文件夹图标，用于返回上一层目录，点击该菜单下面的所有文件夹可进入目录。
若文件夹加载一页显示不全，可以点击屏幕下方的“上一页”和“下一页”进行翻页查看。
|
英文
|
中文
|
|
英文
|
中文
|
|
Debug Info
|
调试信息
|
ESC
|
电调图标
|
|
Firmware
|
遥控器固件
|
Desktop
|
主界面图标
|
|
FONT
|
遥控器字体
|
Cache file
|
缓存文件
|
|
SIF
|
字库（删除无法开机）
|
Battery
|
电池
|
|
Icon
|
遥控器里的图标总称
|
4WS
|
四轮驱动
|
|
Signal
|
信号图标
|
Screenshot
|
截图
|
|
setting
|
设置图标
|
Sounds
|
声音总称
|
|
receiver
|
接收机图标
|
SYSTEM
|
遥控器系统声音
|
|
file
|
文件图标
|
USER
|
用户自定义声音
|
①用读卡器做拷贝固件。
1）将遥控器里的SD取出，再将SD卡插入读卡器，然后用读卡器连接电脑的USB口；
2）在电脑上会出现1个新的“U盘”，这时就可以各文件夹的文件进行自定修改了；
3）将SD卡插入遥控器的SD卡卡槽里。
②用USB线拷贝固件：
可以通过USB线连接遥控器和Windows电脑，在电脑上对遥控器SD卡里的文件内容进行拷贝和编辑。也通过这个方式将需要升级的固件拷贝到 SD卡的Firmware目录下，然后再在遥控器里进行固件升级。

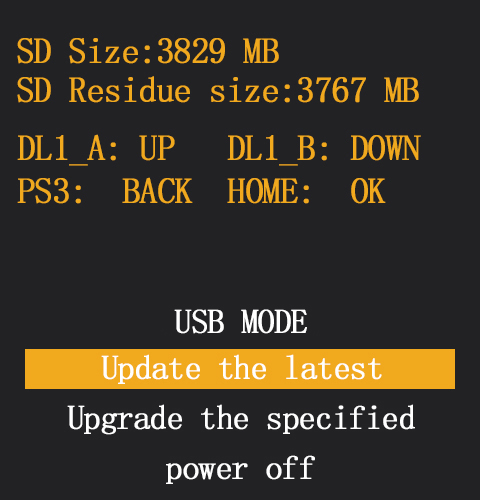

USB连接电脑后的遥控器界面英文解释：
SD Size：SD卡内存容量。出厂默认32G SD内存卡，如果您更换了更大容量的内存卡，当遥控器用USB线连接电脑时，电脑读取遥控器设备信息时间会延长，大概需等待约2分钟。
SD Residue Size：SD卡剩余容量。
DL1_A：UP 和 DL1-B：DOWN：通过前推和回拉首轮上的DL1微调按键来上下移动升级界面里的菜单选项。
PS3：BACK 返回键。
HOME：OK，确认键，升级模式下，短按遥控器的开关机键来确认选项。
USB MODE：USB数据拷贝；
Update the latest：升级SD卡里最新的固件；
Upgrade the specified：升级SD卡里指定版本固件；
Power off：关机，退出USB文件拷贝及升级模式。
操作方法：
1）遥控器关机；
2）用type-C口的USB连接线连接电脑和RC8X遥控器。USB头连接Windows或者苹果电脑的USB接口，type-C头连接遥控器左侧的type-C接口；

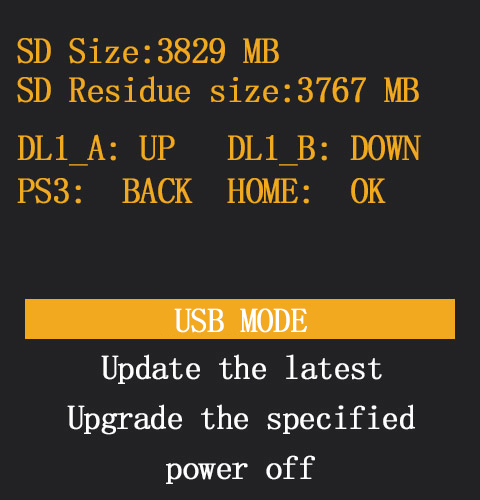

3）将DT1和DT2微调按键往中间推， 并同时长按遥控器的开机键，即可进入数据拷贝和升级模式，然后遥控器屏幕上会出现以下四个选项, 默认选中“USB MODE”。
4）然后短按遥控器的“电源开关键”进入USB模式, 此时电脑也会提醒有U盘插入。电脑通常会显示两个可移动磁盘。RC8X-EXT指代SD卡，RC8X-INH指代遥控器。将固件复制到RC8X-EXT磁盘，也就是SD卡内。

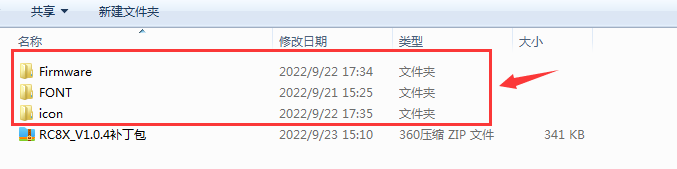

注意：官网下载的固件通常为一个压缩文档。下载至电脑后需要先将其解压。解压后将文件夹中的三个文件（包括Firmware, FONT, icon）一起复制到RC8X-EXT磁盘内。
在复制过程中会出现如下的文件替换提示， 请全部选择“是”，以及“复制和替换”。
5）退出：

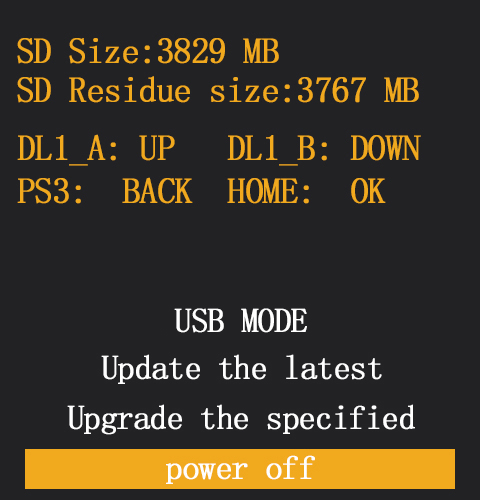

固件拷贝完成后，按下PS3按键返回上一层菜单。再用DL1旋钮按键将黄色背景光标转动至Power off位置，然后短按“电源开关键” 即可退出升级模式。
1）不可以直接在遥控器里进行文件的修改和删除，不能在遥控器进行文件预览，需要用USB连接遥控电脑，在电脑查看和修改。
2）SD卡里的所有文件名称仅支持英文，不支持中文，如果更改为中文文件名，再在遥控器的菜单里查看此文件，文件名称将显示乱码。
3）如果SD卡拔出后再插入遥控器，需要重启遥控器才能看到之前SD里修改内容。
RC8X出厂默认为右手转轮，您也可以自行更改为左手转轮。需要工具：十字螺丝刀
更换左右手轮教程： https://www.bilibili.com/video/BV1hv4y1U7Xt
以下操作以右手手轮换到左手为例。

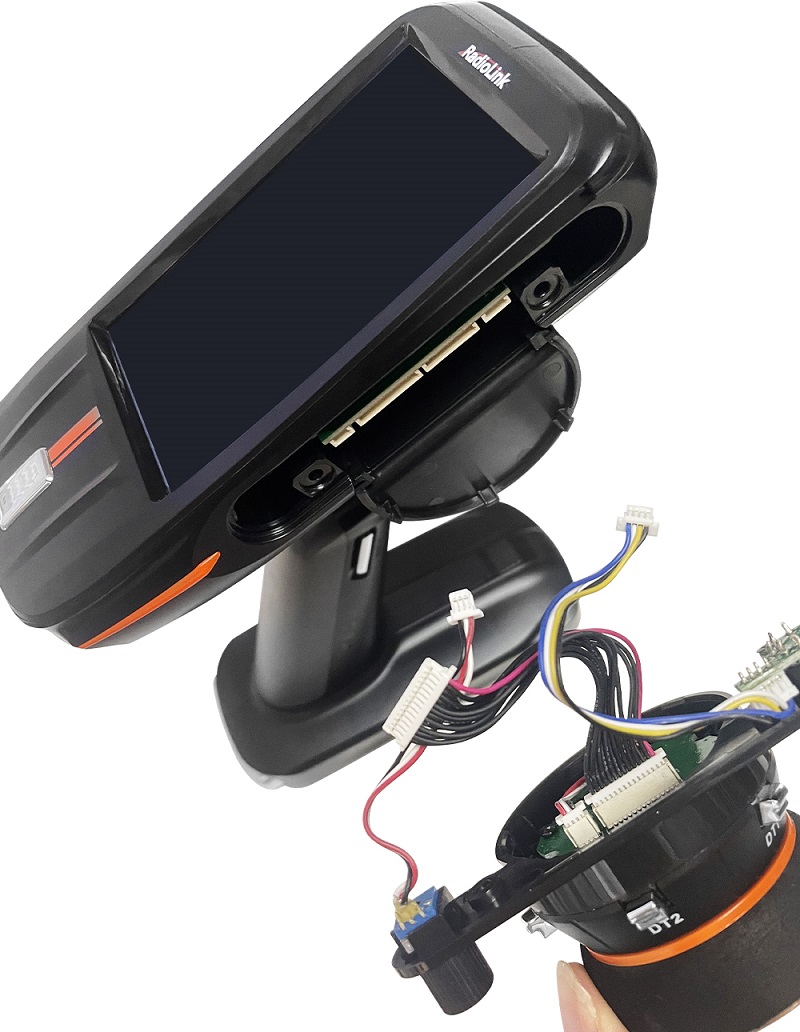

2.9.1取下转向轮

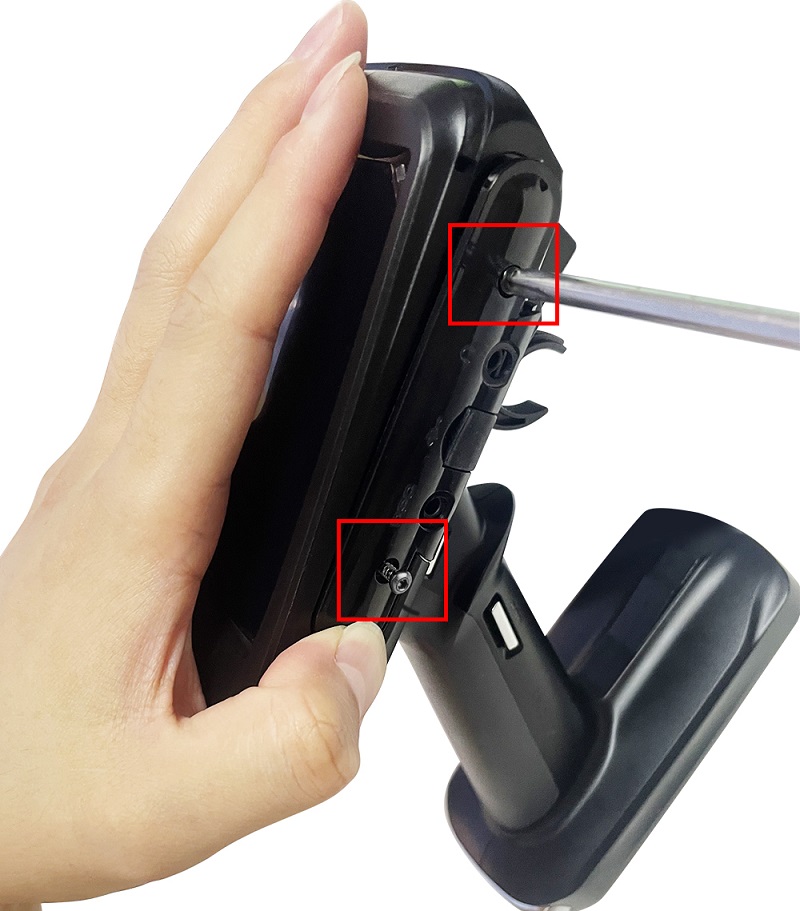

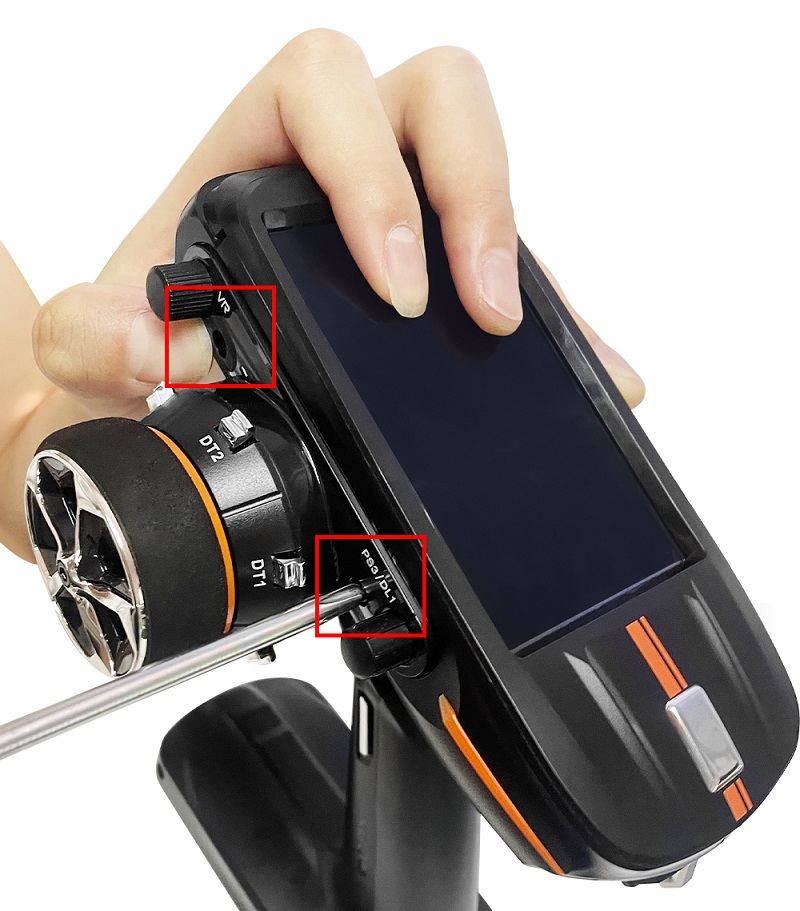

1）使用十字螺丝刀拧开转轮两边的2个安装螺丝（HA3.0x12mm螺丝）。

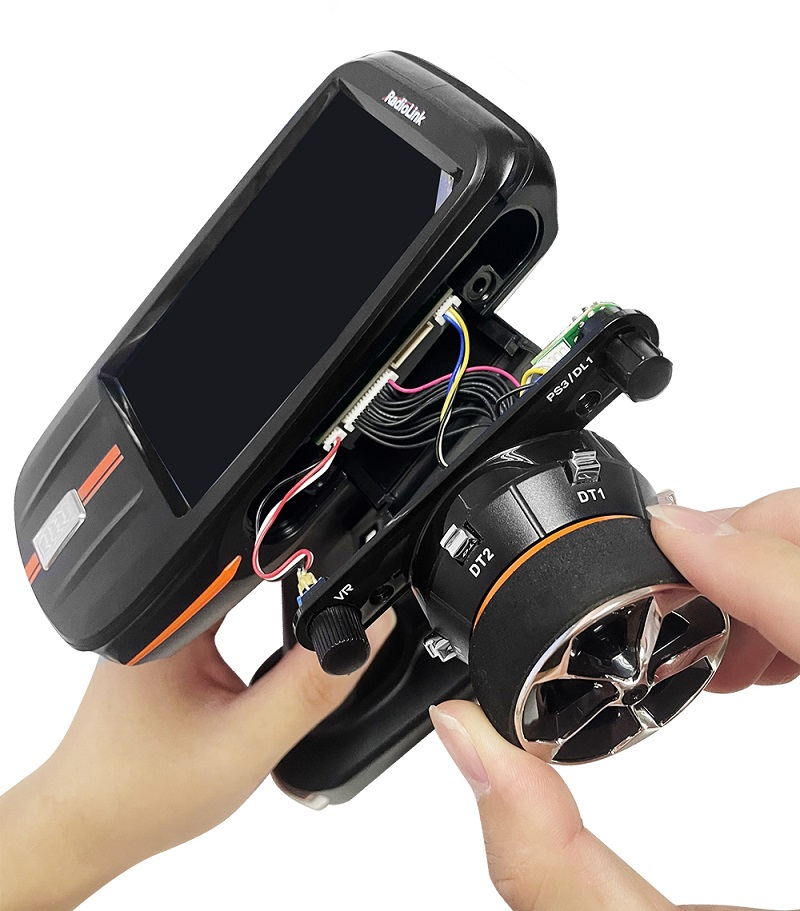

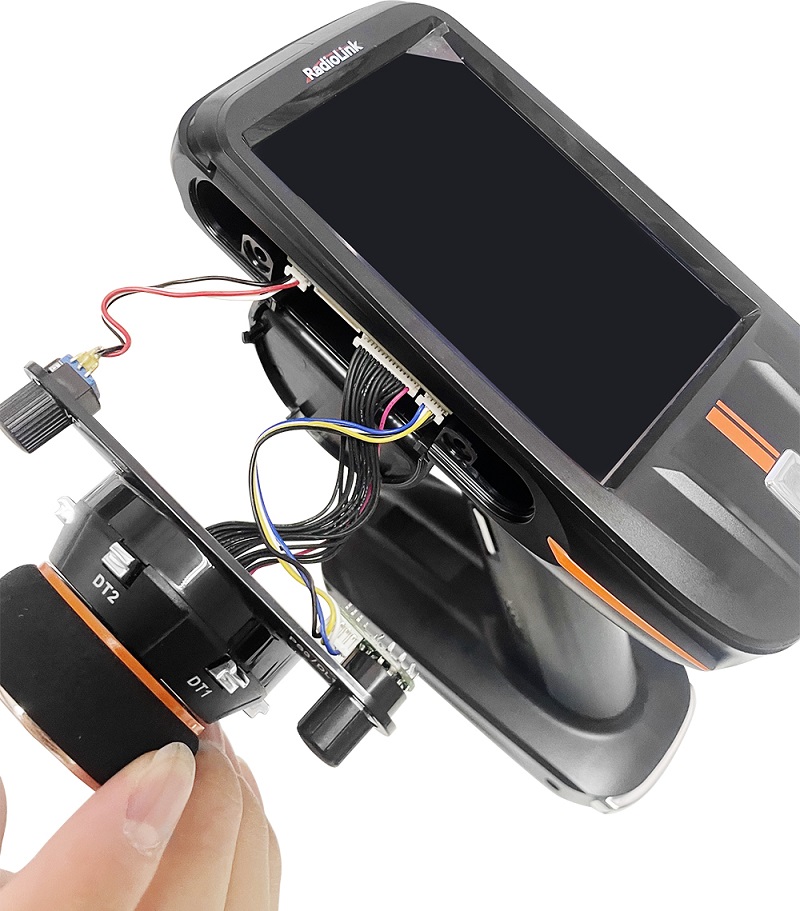

2）轻轻地取下转向轮，不要过度拉动排线。- 由于转向轮的底部有锁定塑胶片，请不要直接拉出。
3）从遥控器PCB板上取下3条排线。
4）拉出转轮下方的锁定塑胶片。

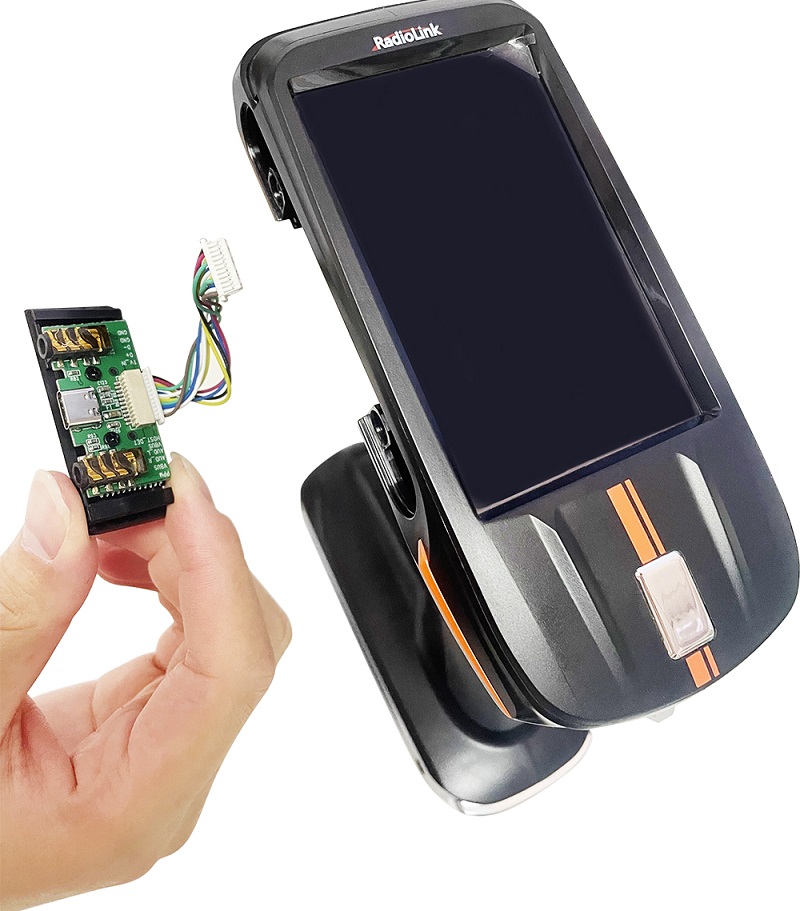

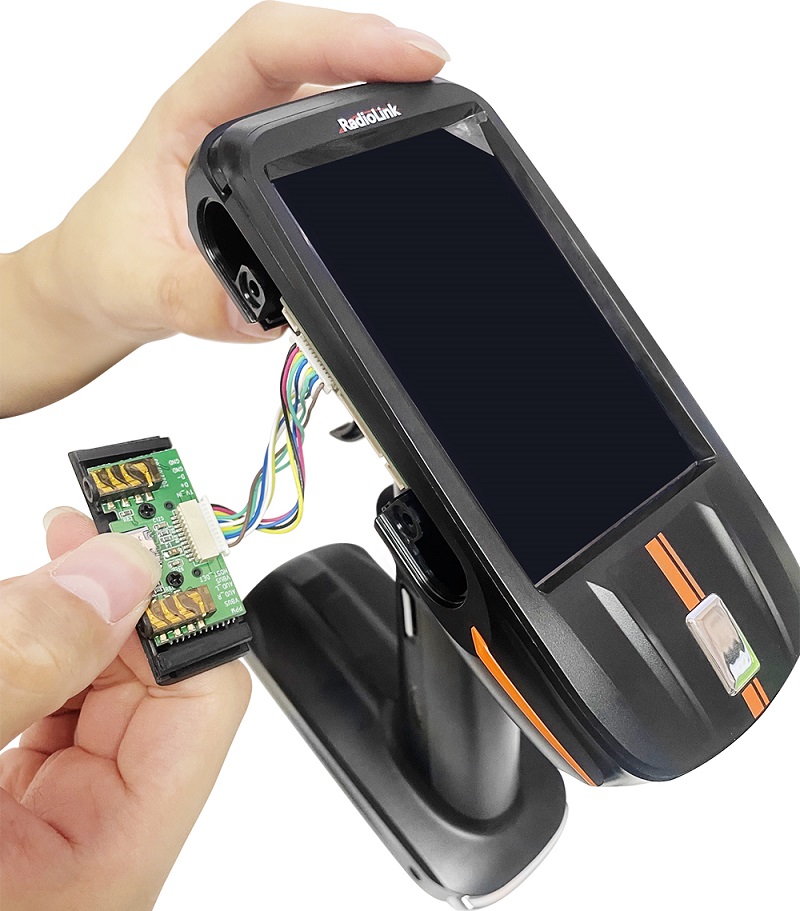

2.9.2取下外接口主板

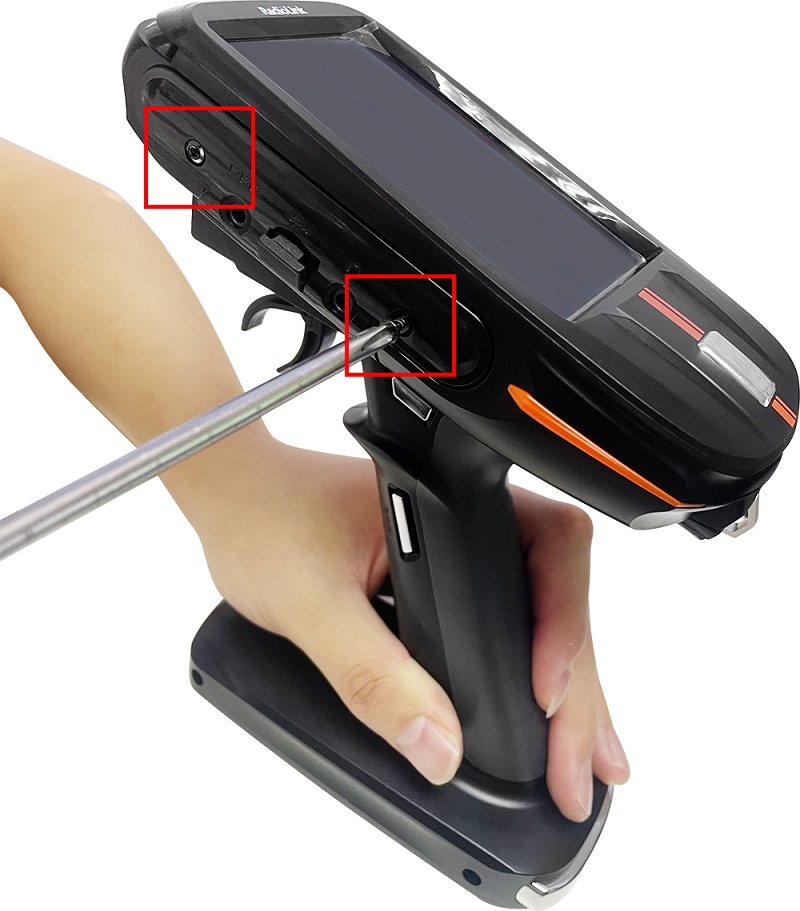

1）拧开遥控器左边外接口塑胶盖板的2个安装螺丝（HA3.0x12mm螺丝）。

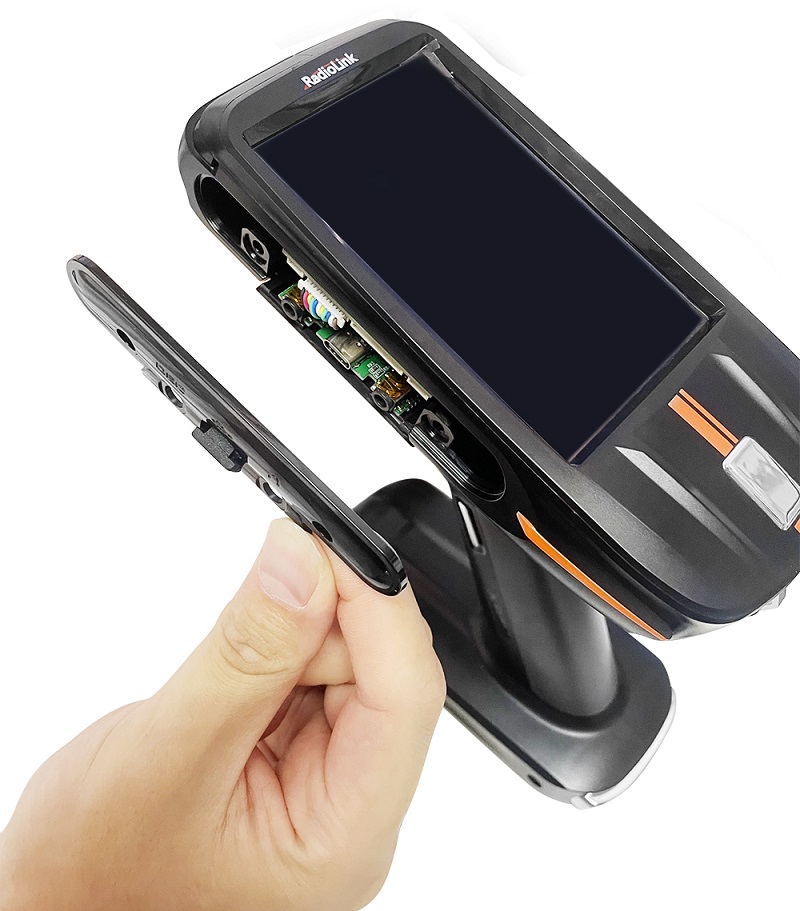

2）取下外接口塑胶盖板。
3）往外拉出外接口主板组件。
4）从遥控器的PCB板上取下排线。
2.9.3 安装转向轮
1）将转轮上14pin线，3pin线以及4pin线分别插入对应的插座上。
2）将转轮底部的锁定塑胶片插入遥控器对应的卡槽里，插入三分之一时暂停，用手稳定手轮不动，再轻轻地将3个连接器线多出的部分轻轻塞入遥控器PCB板夹层里：
注意：塞线时线不要挡住遥控器上2个螺丝的安装位，以免影响安装和压坏线材。
3）将整个手轮组件对应遥控器上的安装位置，稍用力按上去。
4）拧紧手轮2两边的螺丝。
2.9.4安装外接口主板
1）将外接口主板上11pin线插入遥控器右侧的PCB主板对应的插座上。
2）将多余的线塞入遥控器主板下方。
3）将外接口主板插入遥控器下面边对应的卡槽里。
4）安装塑胶盖板，并拧入2颗螺丝。
右手转轮更换到左手转轮后效果图如下：
因每个用户的手大小不同，所以对遥控器转向轮和油门的机械手感要求不同，您可以通过以下方法按个人需求进行调节。

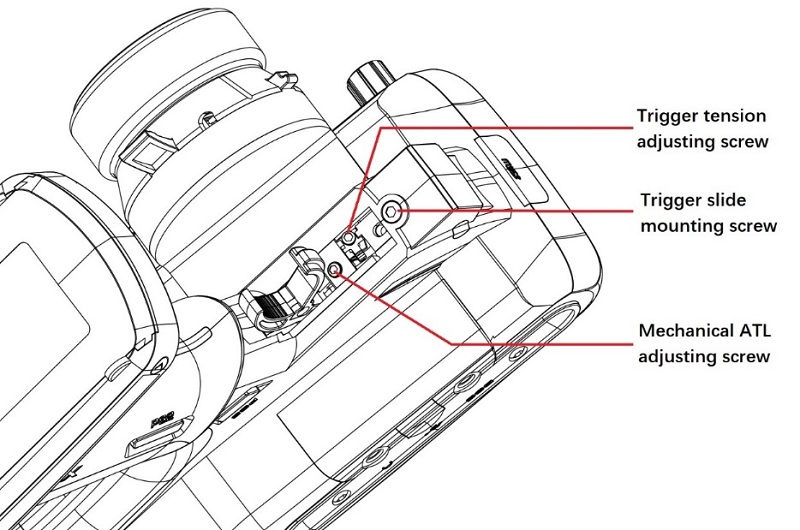

当想要减小油门扳机的刹车行程以获得操作感觉时，请进行此调整。
调整方法：螺丝为2.01.5mm内六角螺丝，可使用3.01.5mm六角扳手调整扳机行程。螺钉移动油门扳机限位器，顺时针旋转螺杆时，行程变窄。
注意：在观察螺丝的同时调整行程，一旦改变了油门的机械行程，请务必重新校准油门扳机，校准方法参照2.1.10校准设置”。由于这种变化，在大多数情况下还需要调整油门舵机的行程，可以通过“单边舵量”进行设置。
当您想调整扳机弹簧张力时进行此调整。
调节方法：螺丝为1.5mm内六角螺丝，可使用2.01.5mm六角扳手调整。调整范围从完全拧紧（最强）的位置到7到8圈。如果转向比此更远，调节螺钉可能会掉出。
当您觉得手指推拉扳机时行程过大或过小，都可以通过调整扳机的前后位置来调节手感。
调节方法：螺丝为1.52.0mm内六角螺丝，可使用2.0mm的内六角标准扳手标准。

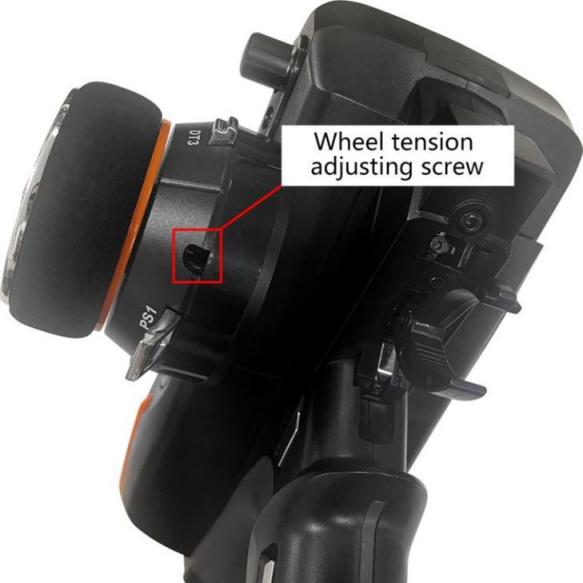

当您想调整转向轮弹簧张力时进行此调整。
调节方法：螺丝为1.5mm内六角螺丝，可使用2.01.5mm六角扳手调整。
可通过升级遥控器固件来增加或优化遥控器功能，最新固件请留意RadioLink官网通知。
升级固件前，需要先将需要升级的固件拷贝到遥控器SD卡里的Firmware文件夹，再在遥控器里进行固件升级。
升级固件视频教程：https://www.bilibili.com/video/BV1P24y1f7Rx
参考上文“2.8.2 SD卡文件拷贝方法”。
① Update the latest ：升级最新固件。当SD卡里有预先下载好的多个版本固件时，选择这个升级模式，遥控器系统会自动识别里面最新版本的固件并完成升级。
1）进入升级模式：
>给遥控器上电，遥控器关机；
>将DT1和DT2微调按键往中间推， 并同时长短按遥控器的开机键，即可进入升级模式，届时电脑也会提醒有U盘插入。
2）选择自动最新固件升级
>遥控器默认选择“USB MODE”,
>转动DL1微调按键，将黄色背景光移动标至“Update the latest”；
3）升级操作
>短按遥控器的“电源开关键“进入最新固件升级模式，再短按“电源开关键”，即可开始最新固件升级；

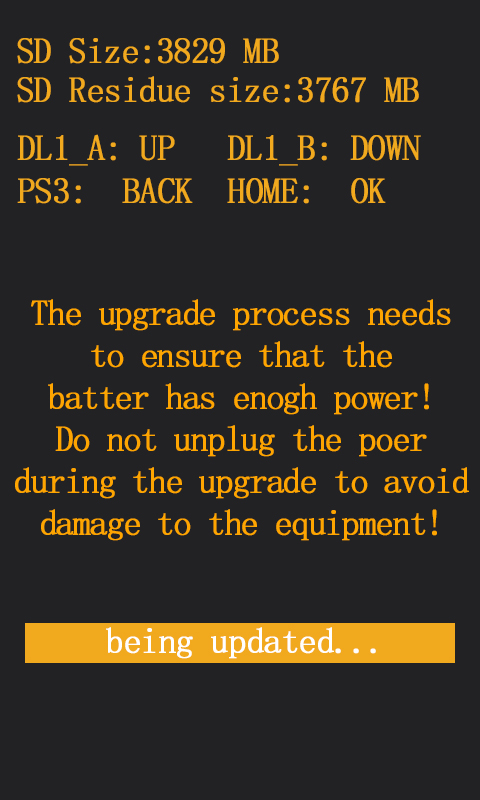

>当屏幕下方出现“being updated”表示升级中。

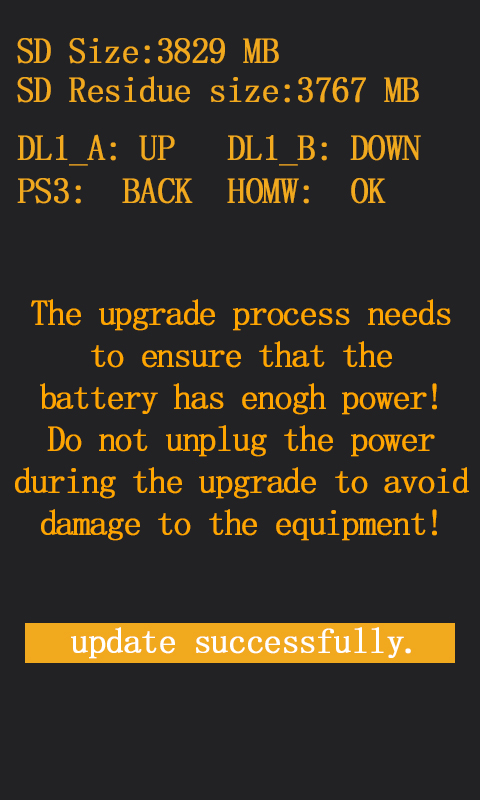

4）升级成功：当屏幕下方出现“update successfully”表示升级成功；
5）退出升级模式
>按下PS3按键返回上一层菜单；
>转动DL1微调按键，将黄色背景将光标移动至Power off位置；
>再短按“电源开关键”，即可退出升级模式。
注意：如果屏幕下方出现黄色的“firmware reads fail!”表示遥控器没有在SD卡里找到固件，请将需要升级的固件放入SD卡的“firmware”文件夹，再进行上述升级步骤操作。

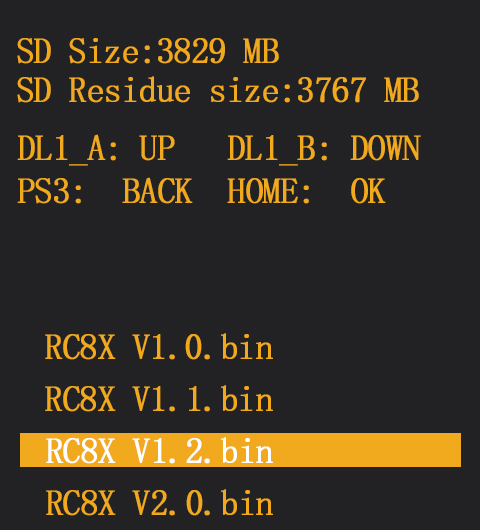

② Upgrade the specified：升级指定的固件。当遥控器SD卡里有预先下载好且用户已经修改了固件的名称，则需要选择这个升级模式，进行指定固件升级。
1）进入升级模式：
>给遥控器上电，遥控器关机；
>将DT1和DT2微调按键往中间推， 并同时长短按遥控器的开机键，即可进入升级模式，届时电脑也会提醒有U盘插入。
2）选择升级模式
>遥控器默认选择“USB MODE”,

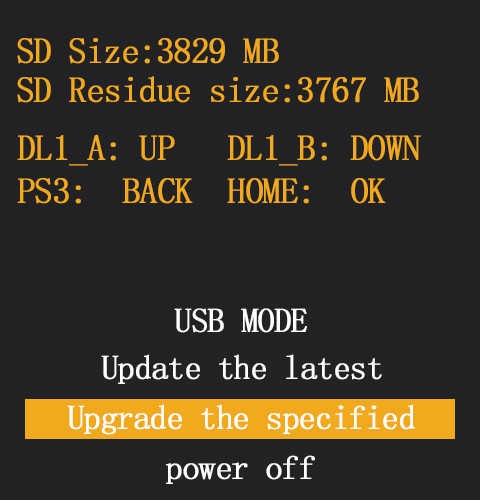

>转动DL1微调按键，将黄色背景将光标移动至“Update the specified”；
3）升级操作
>短按遥控器的“电源开关键“进入指定固件升级模式，
>转动DL1微调按键，将黄色背景将光标移动至需要升级的固件上，
>再短按“电源开关键”，即可开始指定固件升级，当屏幕下方出现“being updated”表示升级中。
4）升级成功：当屏幕下方出现“update successfully”表示升级成功；
5）退出升级模式
>按下PS3按键返回上一层菜单；
>转动DL1微调按键，将黄色背景将光标移动至Power off位置；
>再短按“电源开关键”，即可退出升级模式。
RC8X不只局限于遥控器系统自带的语音包，还可以根据需要自定义所有功能的语音文件，特别是针对小语种国家用户。用户可以通过文字转语音软件进行自定义提示语音制作，然后将语音文件复制到遥控器里，使用自己制作的语音提示。制作方法主要包含以下两个步骤：
1）录制好语音文件后，修改语音文件的格式，确保语音文件的格式满足以下4个条件。
- WAV格式
- 采样率16KHZ或者32KHZ
- 单声道
- 位深16位
以下步骤演示怎样将m4a格式的音频文件转为符合以上4个条件的音频。 以Adobe Audition语音软件为例。
（1）将需要修改格式的语音文件导入Adobe Audition软件，然后点击 文件-另存为。
（2）修改语音文件格式，确保格式符合WAV格式 、采样率16KHZ或者32KHZ、单声道、位深16位。选择好保存位置后点击确定，将生成为符合条件的语音文件。
注意：无需勾选“包含标记和其他元数据”。
2）将语音文件复制到遥控器里。
参考2.8.2 SD卡文件拷贝方法 章节将修改好的音频复制到RC8X_EXT (H)- sounds- USER。(音频文件名为Test)
在遥控器选择自己制作的语音提示。在设置微调/按键语音和开关/按键语音的时候，声音源选择用户语音，然后选择对应的音频文件即可。(音频文件名为Test)
1. 本条款仅适用于深圳市乐迪电子有限公司所生产的产品，乐迪通过其授权经销商销售的产品亦适用本条款。
2. 乐迪产品自购买之日起，一周内经我司核实为质量问题，由乐迪承担返修产品的往返快递费，购买乐迪产品超过一周到一年内经我司核实为质量问题，用户和乐迪各自承担寄出返修产品的快递费。
3. 返修时需提供购买凭证，包括但不限于网络平台交易记录。
4. 乐迪产品自购买之日起七天内，在正常使用情况下出现质量问题，外观无损坏，凭购机凭证可在经销商免费更换同型号产品；经销商在收到更换产品时需要第一时间通知乐迪公司予以备案更换。
5. 乐迪产品将由深圳市乐迪电子有限公司提供终身售后服务, RC8X质量问题两年内免费保修。自购买之日起人为损坏、改装、拆机及超过一年免费保修期的，用户需要支付往返邮费及维修成本费用。
收费标准： 检修人工费+更换配件材料费用。
6. 为确保您的权益受到保护，并能及时有效的为您服务，请保留好购买凭证。用户享受本售后服务条款必须提供购机凭证。
7. 返修产品将于乐迪公司收到后 15 个工作日内检修好寄回给顾客，并附上维修报告。
8. 以上售后服务条款仅限于中国大陆销售的乐迪产品。
9. 港澳台及海外客户的售后问题发至邮箱after_service@radiolink.com.cn，具体售后细则视情况而定。
非常感谢您购买深圳市乐迪电子有限公司生产的8通道遥控器RC8X。为了您更好的使用遥控设备并保证安全飞行，请您仔细阅读使用说明书，我们在编写说明书时尽力使用大家熟悉的名称和提法让初学者读起来轻松易懂。
建议：在您阅读本说明书时，请打开遥控器和接收机并将接收机连接舵机等相关设备，边阅读边操作。您在阅读这些说明时，如遇到困难请查阅本说明书或致电我们售后（0755-88361717）及登陆我司官网或交流平台（www.radiolink.com、乐迪官方群、乐迪微信公众平台）查看相关问题问答。
乐迪RC8X遥控器出厂自带32G SD内存卡，用于遥控器的自定义文件存放和固件升级，后续产品的升级内容将不在说明书上修改，但会将升级信息同步更新官网，包括但不限于电子档说明书，请收藏乐迪官网www.radiolink.com或关注以下乐迪官方微信公众号，乐迪官方QQ群，谢谢！
接收机信号强度显示标识。遥控器与接接收机成功对码后，遥控器会显示此信号塔图标。
图标进入菜单设置，点击右侧的“Language”会出现多种语言，点击“简体中文”或“繁体中文”，菜单即可切换为中文”。
图标进入菜单设置，然后点击左边的
图标返回上一级菜单，或短按开机按键返回遥控器主页。
图标进入“系统设置”，点击“电池设置”进入电池设置界面，再点击报警电压旁边的7.26.8V，
图标，再点击右边的“动力电池电压”即可进行设置。
