R8FGH使用说明书
1. R8FGH基本介绍
RadioLink R8FGH 2.4G八通道接收机。最高可支持14S(58.8V)动力电池电压回传,具有电子防反插功能,防溅水,自带专业车用陀螺仪,且支持高压舵机。
兼容的遥控器包括:乐迪RC8X/RC6GS V3/RC4GS V3/RC6GS V2/RC4GS V2/RC6GS三段开关/RC4GS(主板为2018.1.1号之后的版本)/T8FB(BT)/T8FB (OTG)/T8S(BT)/T8S(OTG)。
2. 接收机通信协议选择

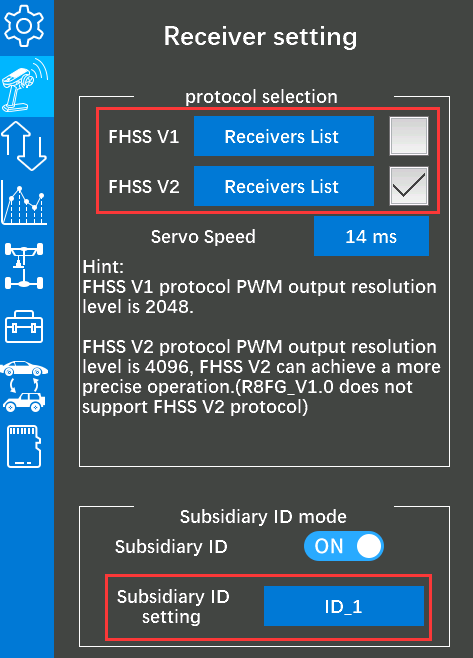

当将R8FGH和RC8X遥控器一起使用时,可以先到遥控器“基础菜单”-“接收机设置”中选择FHSS V1或FHSS V2协议(如下图),然后再进行对码操作。R8FGH支持FHSS V1和FHSS V2两种协议。FHSS V1 协议PWM输出分辨率为2048级,FHSS V2协议PWM输出分辨率为4096级,FHSS V2协议可以获得更细腻的手感,建议选择FHSS V2协议。
注意:每次切换通信协议时,R8FGH和RC8X都需要重新对码。
3. 舵机响应速度设置
当RC8X遥控器上的接收机通信协议选择为FHSS V2时,遥控器界面会出现舵机响应速度的选项(如下图)。
舵机响应速度设置方法如下:
1) 遥控器:需要将RC8X遥控器固件升级至V1.1.5或以上版本,然后选择FHSS V2通讯协议才会显示该选项。舵机响应速度可选择14ms,4ms,3ms。出厂默认舵机响应速度为14ms(模拟舵机响应速度),4ms和3ms(数字舵机响应速度)。
2) 接收机: 如果您使用的是数字舵机,需要选择4ms或3ms响应速度,接收机必须能支持数字舵机,R8FGH接收机支持数字舵机。
3) 状态指示:切换舵机响应速度时,R8FGH接收机的LED绿灯会闪烁1次,代表响应速度切换成功;如果切换舵机响应速度时,接收机LED绿灯没有闪烁,表示舵机响应速度切换失败。
4. 对码
每个发射机都有独立的ID 编码。开始使用设备前,接收机必须与发射机对码。对码完成后,ID编码则储存在接收机内,且不需要再次对码。当您购买了新的R8FGH接收机,必须要重新对码,否则接收机将无法正常使用。
1) 在RC8X遥控器上选择接收机通信协议。(请查阅章节2.接收机通信协议选择)注意:如果对码的遥控器是RC8X以外的其他型号如RC6GS/RC4GS/T8S/T8FB等,可忽略此步骤。
2) 将发射机和接收机间距60厘米左右放置。
3) 打开发射机电源开关,给接收机通电。
4) 按下接收机侧面的(ID SET)开关1 秒钟以上,绿色指示灯开始闪烁,指示开始对码。

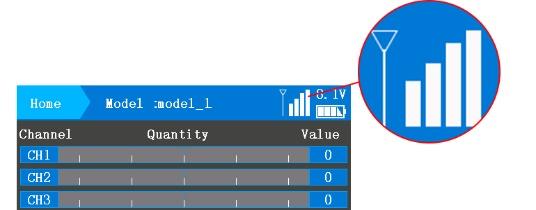

5) 当接收机绿色指示灯停止闪烁变为常亮,表示对码完成。对码完成,遥控器主界面右上角出现信号柱表示对码成功(如下图)。如果对码没有成功,接收机绿色指示灯会慢闪提示,请按上述步骤重新对码。
注意:
1) 在发射机和接收机连接电源的情况下,当接收机和发射机未对码成功时或接收机失去信号时,接收机的指示灯会慢闪提示。
2) 对码时遥控器和接收机的间距过近易造成信号堵塞,导致对码不成功或信号断开。在对码成功后,如果接收机和遥控器距离太近也可能会有信号堵塞的现象,此时,将遥控器和接收机的间距拉大,信号堵塞的现象会自动消失。
5. 双向回传
R8FGH可实时回传信号强度,接收机电压,动力电池电压等信息。
注:如果使用的是RC6GS和RC4GS遥控器,使用双向回传功能请先将RC6GS(三段开关版本)升级至V6.0.0以上版本的固件;将主板为2018.1.1号之后生产的RC4GS升级至V6.0.1以上版本的固件,枪控的出厂日期可以在电池仓内查看,主板日期需要将外壳拆掉查看。
RC6GS(三段开关版本)的最新固件可点击下列链接下载:
https://www.radiolink.com/rc6gsv2_firmware
RC8X,RC6GS V3,RC6GS V2,RC4GS V3和 RC4GS V2出厂固件已是最新固件,支持该功能,无需另外刷新固件。
RC8X接上电池并开机,R8FGH通电,RC8X和R8FGH对码成功之后,回传线连接正确,即可查看信号和回传信息。
RC8X遥控器主页可查看信号和回传信息:
5.1 信号回传和信号强度回传
RC8X接上电池并开机,R8FGH通电,RC8X和R8FGH对码成功之后,在RC8X的主界面便会显示信号。

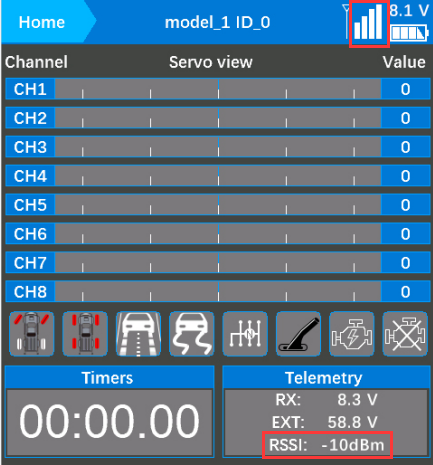

RC8X主页即可查看信号和RSSI值:
低RSSI值报警可以通过拉距测试之后设定一个报警值。点击“回传设置”--“接收机信号”设置RSSI报警值及其他相关设置。
注意:R8FGH为双天线接收机时,遥控器和接收机间距在60厘米时,遥控器显示RSSI值在0至-30dBm 之间为正常值,且越靠近0信号越强。乐迪遥控器RSSI值范围为0~-99dBm,RSSI值的绝对值越大则信号越弱,如RSSI值为-90dBm时,信号弱于RSSI值为-75dBm时。
5.2 动力电池电压和接收机电压回传

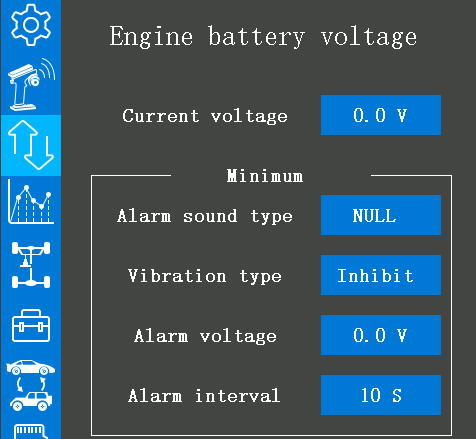

R8FGH接收机除了支持接收机的电压和信号强度回传,还支持动力电池电压回传功能,动力电池电压回传最高可支持14S(58.8V)动力电池,用户也可以根据自己实际使用的动力电池设置低动力电池电压报警。点击“回传设置”--“动力电池电压”设置动力电池电压报警值及相关的报警参数。一般我们设置单片电压为3.7V时开始报警,比如您的车使用的是3S锂电池,那设置的动力低压报警值则为11.1V(3.7V*3S=11.1V)。

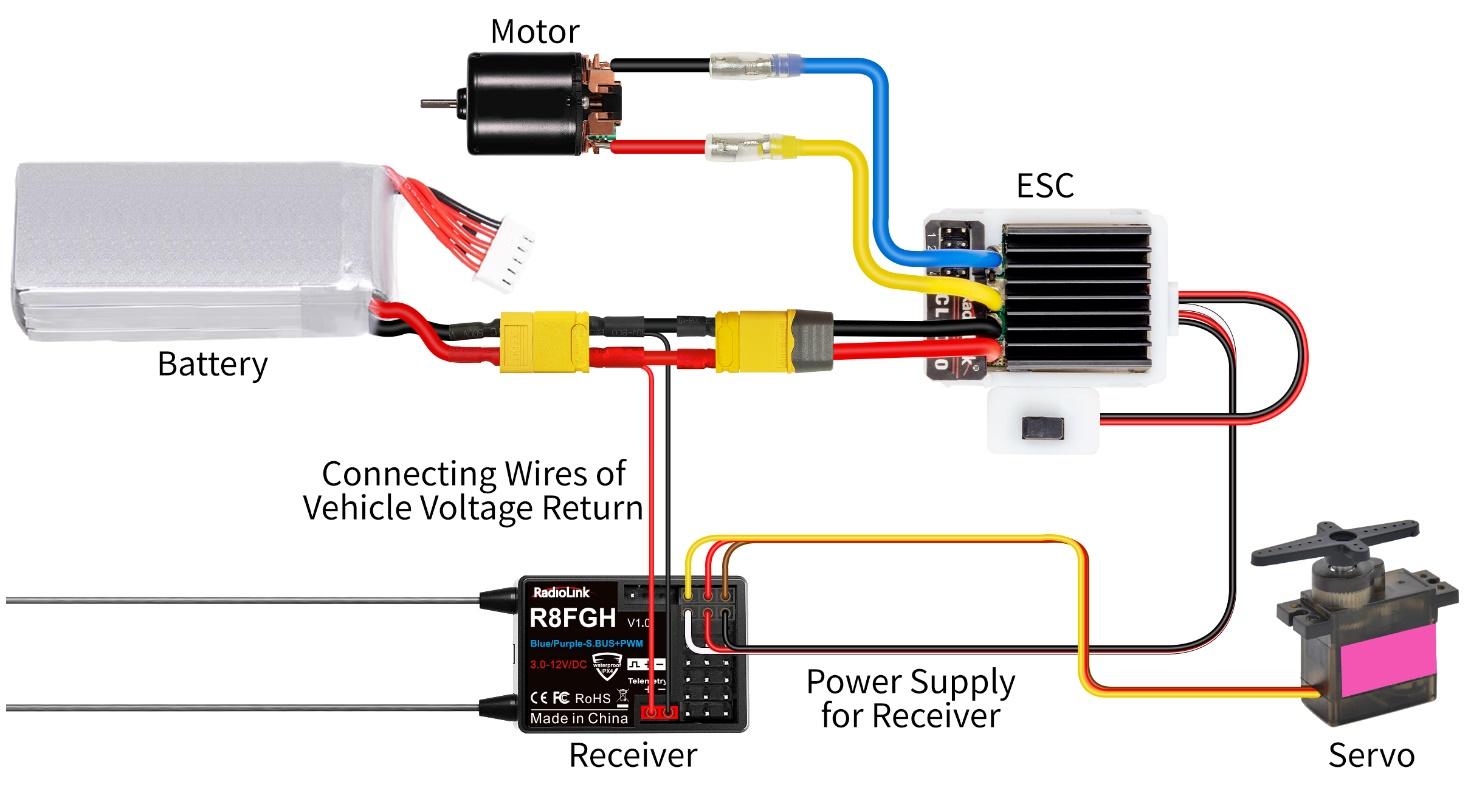

R8FGH回传动力电池电压不需要再外接其他任何模块,只需要将标配的动力电池电压连接线的公头一端连接至电调,母头一端连接至动力电池,另外的JST头线连接至R8FGH的TELEMETRY口(即动力电池电压回传模块接口)即可在遥控器主界面显示动力电池电压信息,如下图所示连接:
连接成功之后,便可以在遥控器主界面处看到动力电池电压信息。
注意:
1) R8FGH接收机所有通道具备电子防反插功能能力,但Telemetry动力电压回传接口不能反插,反插会导致动力回传电压功能异常,请严格按照下右图所示连接动力电池正极和负极。
2) Telemetry端口仅限用于动力电池电压检测,不可用于给接收机供电。
6. 子ID设置
遥控器可以和N个接收机对码。RC8X和多个接收机已经对码成功的情况下,同时开启RC8X及所有已成功对码的设备,有以下2种使用方式:
1) 不使用子ID功能,RC8X可同时控制多个设备。
2) 使用子ID功能,RC8X可根据选择的子ID控制指定设备。RC8X具有16组子ID功能,每个ID对应一个接收机。提前设置好子ID,在所有设备均开机的情况下,可通过子ID功能控制其中一个设备,此时其他设备均处于待命状态。
例如:用RC8X和一台拖车和一台小车都对码并且开机,先用RC8X控制小车开到拖车的拖斗上,然后再切换拖车上的接收机ID,将拖车把小车拖回目的地。
子ID设置方法:

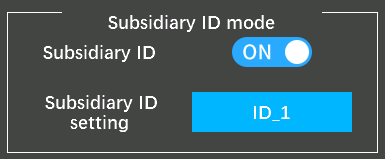

1) 进入“基础菜单”--“接收机设置”--“子ID模式”,将模式由OFF(关闭)改为ON(打开),根据您的车/船的数量设置对应的子ID号,并将对应设备上的接收机和RC8X完成对码及其他参数的设置即可。

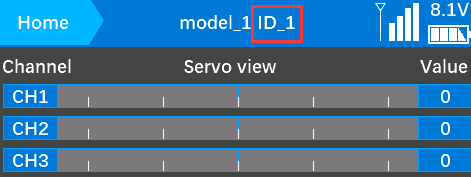

2) 设置完子ID号后,遥控器主界面模型名称下方将会出现子ID的标号(如ID01)。
注意:RC8X遥控器使用子ID功能时,在切换子ID后,请查看接收机通信协议和当前的子ID模型上的接收机是否匹配,如果接收机通信协议选择错误,会出现对码断开的情况。
7. 工作模式

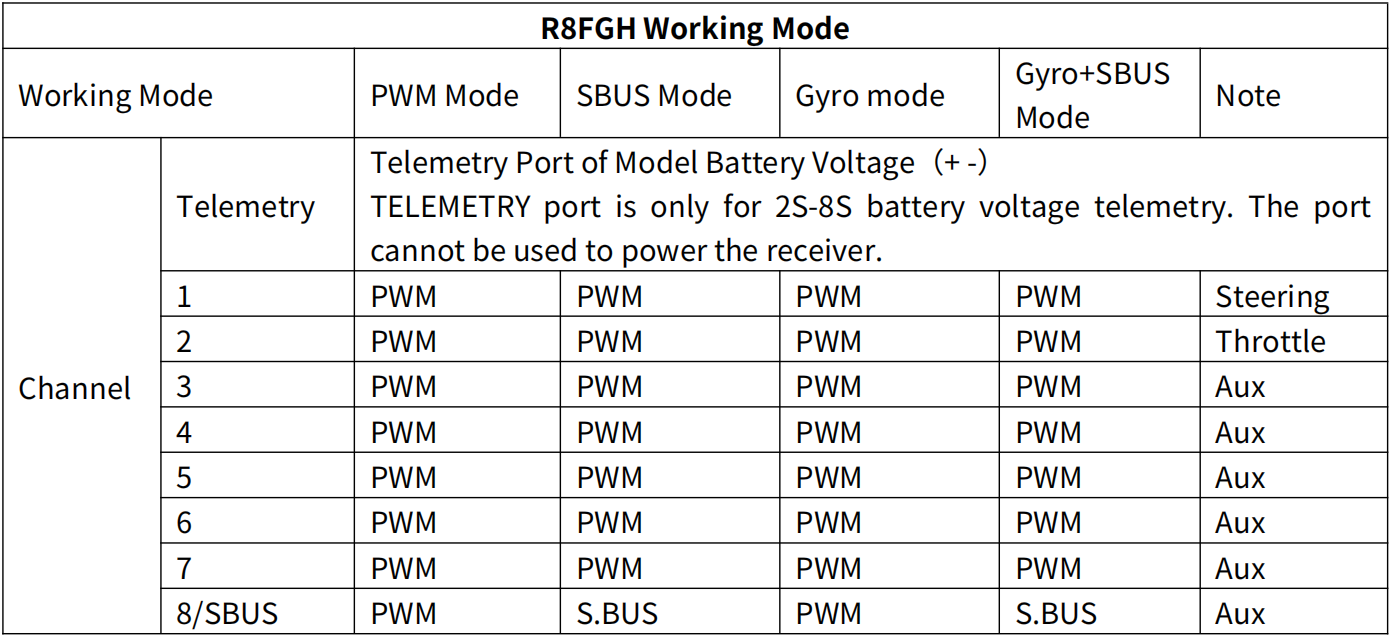

R8FGH不仅能输出八路PWM信号,还可以输出SBUS信号,因此其工作模式有四种,包括普通PWM模式、SBUS模式、陀螺仪模式、陀螺仪+SBUS模式。每种模式对应的通道信号如下图:
R8FGH接收机工作模式 |
||||||
工作模式 |
普通模式 |
SBUS模式 |
陀螺仪模式 |
陀螺仪+ SBUS模式 |
备注 |
|
通道信号 |
Telemetry |
动力电池电压检测接口(+ -) 此端口仅用于动力电池电压检测,不可给接收机供电 |
||||
1 |
PWM |
PWM |
PWM |
PWM |
方向 |
|
2 |
PWM |
PWM |
PWM |
PWM |
油门 |
|
3 |
PWM |
PWM |
PWM |
PWM |
辅助通道 |
|
4 |
PWM |
PWM |
PWM |
PWM |
辅助通道 |
|
5 |
PWM |
PWM |
PWM |
PWM |
辅助通道 |
|
6 |
PWM |
PWM |
PWM |
PWM |
辅助通道 |
|
7 |
PWM |
PWM |
PWM |
PWM |
辅助通道 |
|
8/SBUS |
PWM |
S.BUS |
PWM |
S.BUS |
辅助通道 |
7.1 工作模式设置
1) 陀螺仪功能打开和关闭: 2秒内连续短按对码键3次实现陀螺仪打开和关闭的切换,指示灯颜色会如下文表格所示作相应切换。
2) 陀螺仪相位设置:2秒内短按对码键2次实现陀螺仪相位切换。
3) SBUS功能打开和关闭:短按对码键1次(按键持续时间不超过1秒)实现SBUS功能打开和关闭,指示灯颜色会作相应切换。其功能使能后在第八通道输出SBUS信号,其余各通道PWM信号不变。
7.2 工作模式指示灯颜色
工作模式 |
普通模式 |
陀螺仪模式 |
SBUS模式 |
陀螺仪+SBUS模式 |
指示灯颜色 |
绿色 |
红色 |
蓝色 |
红色+蓝色 |
8. 陀螺仪使用说明
8.1 陀螺仪作用
R8FGH接收机内置专业级车用陀螺仪,用户可设置其使能和不使能,当其使能时用于比赛可最大效果保障车过弯道的稳定性。当车体存在机械虚位时陀螺仪能有效保证其直线前行和精确转弯。
8.2 陀螺仪使能
R8FGH出厂设置时默认无陀螺仪,但上电时陀螺仪有自检提示。R8FGH为多色指示灯,绿灯常亮为常规接收机工作模式;红灯常亮为陀螺仪工作状态指示灯,灭为无陀螺,打开为有陀螺。快速短按对码键三次(每次间隔需小于1秒),红色灯连续闪烁三次,红色灯产生亮灭变化,用于指示陀螺仪是否使能。
注意:初次使用,如接上舵机后,在没有操作遥控器的情况下,舵机会随接收机移动出现摆动,属于正
常情况,说明此时陀螺仪在工作,陀螺仪会自动修正舵机角度,如果不需要陀螺仪功能,请短按对码键三次关闭陀螺仪功能即可。
如未移动接收机,舵机仍出现抖动,有两种原因:
1) 舵机接在了接收机的SBUS信号通道了,请将舵机接到其他通道(通道1/2/3/4/5/6/7),因为普通舵机仅支持PWM信号;
2) 陀螺仪感度过大,请通过DL1旋钮开关进行陀螺仪感度大小调节。
8.3 陀螺仪相位
和飞机一样,车载陀螺仪也有相位,相位正确才可起到修正作用。
在确保陀螺仪前进使能时,转动车体,观察陀螺仪是否在矫正车轮,即:向左转动车体时,车轮向右矫正;车体向右时车轮向左矫正。如车轮反向矫正,快速短按对码键两次(每次间隔需小于1秒),红色灯连续闪烁两次,陀螺仪相位矫正完成。
8.4 陀螺仪灵敏度调节

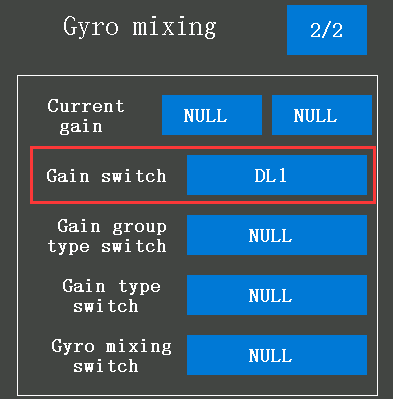

当使用RC8X遥控器时,陀螺仪灵敏度调节默认为8通道对应DL1旋钮开关,遥控时可用遥控器上的DL1旋钮开关实时调整,转动DL1旋钮开关时,遥控器主界面上方会出现黄色背景条提示,屏幕下方的DL1按键状态栏的数值也会随之发生变化,比率值越大,陀螺仪灵敏度越高,比率值为0,陀螺仪功能关闭。如果DL1旋钮开关需做他用,也可以选择其他开关和按键来控制陀螺仪感度调节功能,或者直接用界面下方的下方[+]和[-]按钮调节陀螺仪感度。
当使用RC4GS/RC6GS遥控器时,陀螺仪灵敏度调节默认为VR旋钮开关,遥控时可用遥控器上的 VR 旋钮实时调整,转动VR旋钮时陀螺仪感度菜单里的比率值会响应变化,比率值越大灵敏度越高,比率值为0,陀螺仪无使能。如果 VR 旋钮或第三通道需用做他用,可选择用菜单按键来调节陀螺仪灵敏度,如:将陀螺仪感度里的模式:VR改为STD,即可用按键Dec(-)和Inc(+)来调节陀螺仪灵敏度大小。
9. 技术参数
R8FGH接收机 |
|
接收机尺寸 |
35×24×13.5mm(长*宽*高) |
接收机重量 |
10.5g |
接收机通道数 |
8通道 |
天线长度 |
205mm |
遥控距离 |
有效地面遥控距离600米 |
接收机工作电流 |
35mA (5V) |
接收机工作电压 |
3-12V |
接收机信号输出 |
SBUS&PWM |
回传信息 |
接收机集成信号、信号强度RSSI、接收机电压、动力电池电压信息回传 |
动力电池电压回传范围 |
1S-14S(3.0-58.8V) |
模型应用 |
车/船/机甲/机器人 |
陀螺仪 |
接收机集成专业车用陀螺仪 |
防水等级 |
IPX4,国际电工委员会(IEC)推荐的IP××等级标准,IPX4等级指液体由任何方向泼到外壳没有伤害影响 |
响应速度 |
3ms, 4ms, 14ms可选 |
兼容遥控器 |
RC8X/RC6GS V3/RC4GS V3/RC6GS V2/RC4GS V2/ RC6GS三段开关版/RC4GS(主板为2018.1.1号之后的版本)/T8FB(BT)/T8FB(OTG)/T8S(BT)/T8S(OTG) |
10. 接收机天线安装
为保证接收机的信号传输效果,请注意以下几点:
1) 操控模型前,请测试RSSI值(接收信号的强度指示),确保信号接收正常。RSSI测试方法可查阅https://www.radiolink.com/newsinfo/561239.html
2) 操控模型前,请检查天线。接收机上的灰色线为同轴电缆,顶端4-5厘米长的透明线为天线(如下图),如果透明线折断或破损会直接影响遥控距离。如发现接收机天线破损,应及时更换新的天线或接收机。
3) 尽量保证天线笔直,否则将会减小有效控制范围。

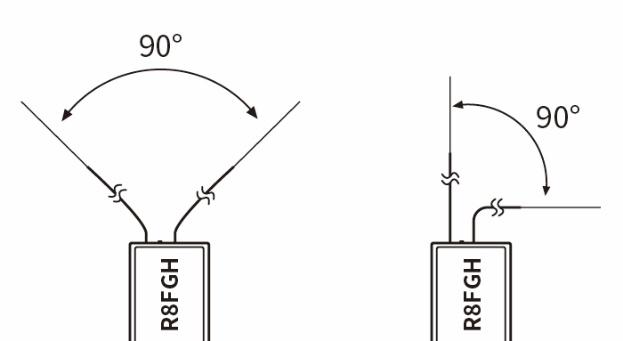

4) 两根天线请保持90度角(如下图)
5) 大型的模型机可能会存在影响信号发射的金属部件,在这种情况下,天线应处于模型的两侧。这样在任何工作状态下都能保持拥有最佳的信号状态。
6) 天线应该尽可能远离金属导体和碳纤维,至少要有1厘米的距离,但不能过度弯曲。
7) 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。
8) 在实际安装接收机的过程中,可以使用海绵或者是泡沫材料将其绕起来用以防震。
9) 接收机包含一些高精度的电子零部件。因此在使用时,请小心轻放,防止剧烈震动或处于高温环境中;为了更好地保护接收机,用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。
10) 为了防止接收机受潮,最好是将其放到塑料袋中并把袋口封好。如果有水分进入接收机,可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
