1. R8F基本介绍
1.1 适用发射机型号

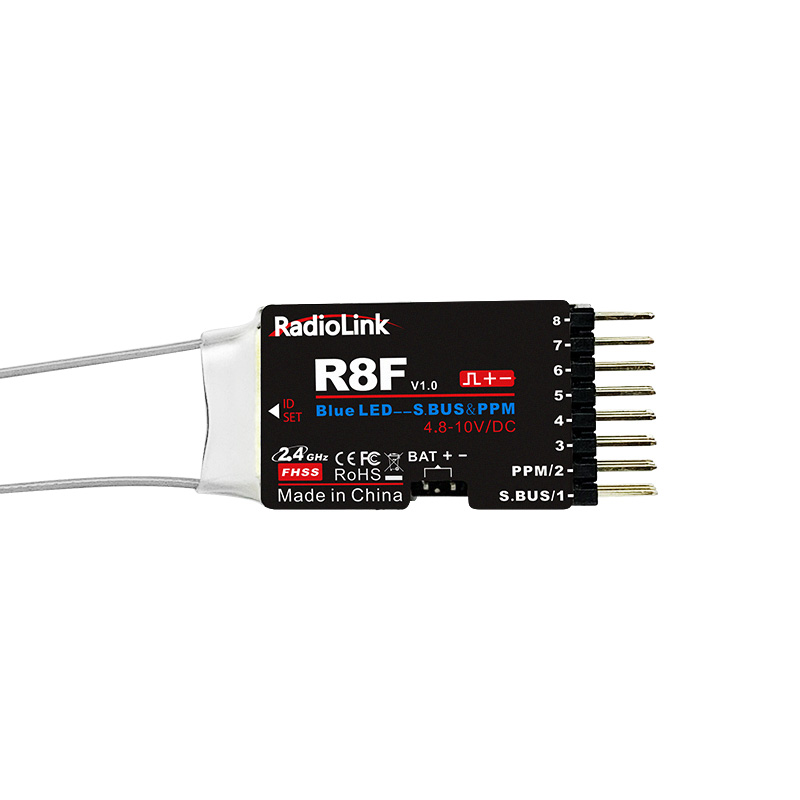

Radiolink R8F 2.4G 八通道接收机。接收机支持信号强度，动力电池电压等信号回传，且支持高压舵机。
适用于乐迪六通道枪控RC6GS三段开关版，四通道遥控器RC4GS（2018.1.1号之后生产版本）,及八通道遥控器T8FB/T8S。
手上为旧款RC4GS和RC6GS的模友可参与乐迪以旧换新活动：
https://www.radiolink.com/newsinfo/442194.html
1.2 对码
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R8F接收机，必须要重新对码，否则接收机将无法正常使用。
① 将发射机和接收机放在一起，两者距离在50厘米左右。
② 打开遥控器电源开关使遥控器处于开机状态。
③ 给接收机通电，按下接收机侧面的（ID SET）开关1 秒以上直至接收机指示灯开始闪烁便松开，当接收机指示灯停止闪烁变为常亮时，表示对码完成。
备注1：出厂时默认为普通PWM信号模式。本接收机为双色灯，红灯常亮为普通PWM信号工作模式，红蓝两灯常亮为SBUS/PPM信号工作模式。
备注2：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或接收机失去信号时，接收机的红色指示灯会慢闪提示。
2. 双向回传
R8F可实时回传信号强度，接收机电压，动力电池电压等信息。
使用双向回传功能请先将RC6GS(三段开关版本)升级至V6.0.0版本的固件；将2018.1.1号之后生产的RC4GS升级至V6.0.1版本的固件，枪控的出厂日期可以在电池仓内查看。
枪控最新固件可点击下列链接下载：
https://www.radiolink.com/firmware_download
2.1 信号回传显示和信号强度回传

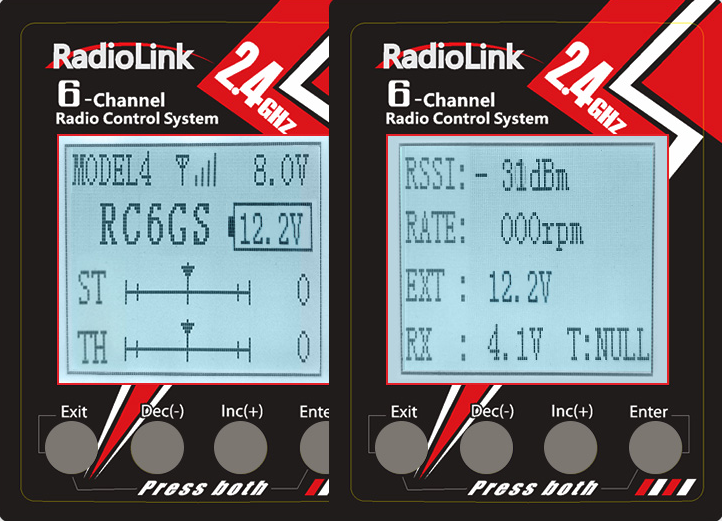

遥控器接上电池并开机，接收机通电，接收机和遥控器对码成功之后，在遥控器的主界面便会显示信号。短按Exit键两次可进入回传界面，可查看信号强度RSSI值。
低RSSI值报警可以通过拉锯测试之后设定一个报警值。同时按住Exit和Enter键进入菜单界面，选择“19.低压报警”菜单栏，点击Enter进入低压报警设置界面便可设置是否开启RSSI值报警及具体的RSSI报警值。
2.2 动力电池电压和接收机电压信号回传
R8F除了支持接收机电压回传，还可以支持动力电池电压信息回传（最高可支持6S锂电池电压回传），用户也可以根据自己实际使用的动力电池设置低动力电池电压报警，同时按住Exit和Enter键进入菜单界面，选择“19.低压报警”菜单栏，点击Enter键进入低压报警设置界面便可设置低动力电池电压报警值，一般我们设置单片电压为3.7V时开始报警，比如您的车使用的是3S锂电池，那设置的动力低压报警值则为（3.7V*3S=）11.1V。

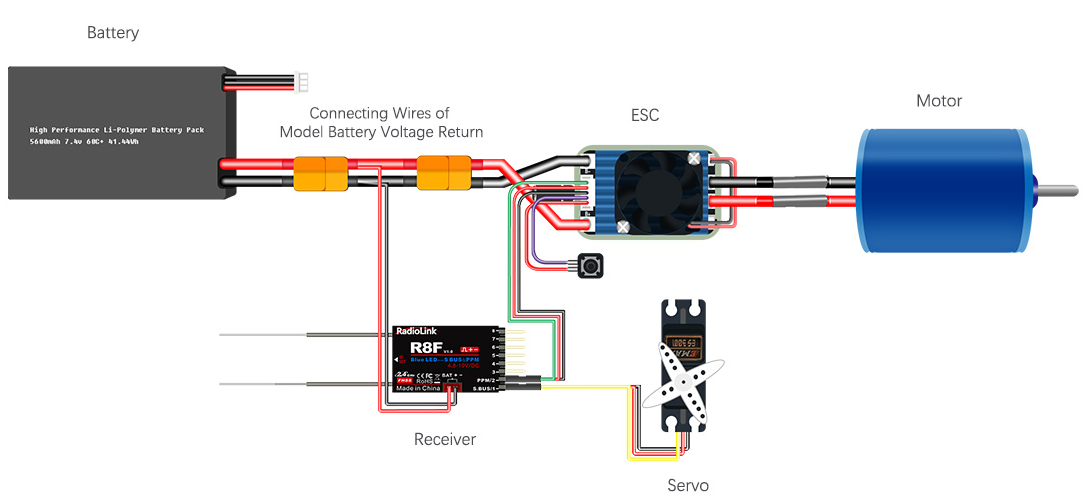

R8F回传动力电池电压不需要再外接其他任何模块，只需要将标配的动力电池电压连接线的公头一端连接至电调，母头一端连接至动力电池，另外的JST头线连接至R8F BAT口即可在遥控器主界面显示动力电池电压信息，如下图所示连接：
3. 工作模式
R8F有两种工作模式：标准信号工作模式和S.BUS/PPM信号工作模式。
3.1 标准工作模式
标准模式下，R8F红色指示灯常亮，1-8通道输出标准PWM信号，除了1通道的方向舵机和2通道的油门设置外，还可连接3-8通道的辅助通道，实现外接灯组，鸣笛等多个功能。
此模式下，一秒内短按对码键两次，将接收机红色指示灯切换为蓝色指示灯，可将R8F由标准PWM信号工作模式切换为SBUS/PPM信号模式。
3.2 PWM+SBUS/PPM信号输出
S.BUS/PPM信号模式下，R8F蓝色指示灯常亮，用户可外接飞控，结合GPS实现打窝船远航或一键返航功能。也可轻松实现麦克纳姆轮车的设置。
此模式下，一秒内短按对码键两次可切回至标准PWM信号工作模式。
4. 技术参数
① 频率：2.4GHz ISM波段(2400MHz~2483.5MHz)
② 尺寸：34*21*11.5mm
③ 通道数：8通道
④ 信号输出：PWM/PWM&SBUS/PWM&PPM
⑤ 模型应用：车/船/固定翼/滑翔机/多旋翼
⑥ 编码方式：FHSS 67信道伪随机跳频
⑦ 天线长度：200mm（双天线）
⑧ 电压范围：4.8-10V
⑨ 数据分辨率：4096级
⑩ 工作电流 ：30mA （与供电电压有关）
⑪ 回传：支持信号/RSSI值/动力电池电压回传信息
⑫ 遥控距离：稳定遥控器距离地面800米
5. 接收机天线安装
① 为保证接收机的信号传输效果，请注意以下几点：
② 尽量保证天线笔直，否则将会减小有效控制范围。

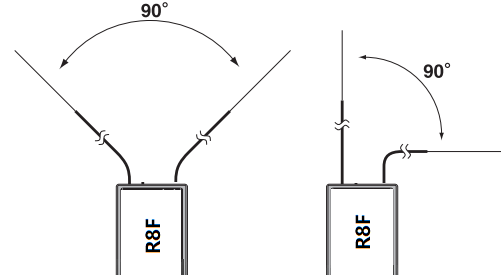

③ 两根天线请保持90度角（如下图）
④ 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何工作状态下都能保持拥有最佳的信号状态。
⑤ 天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
⑥ 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
⑦ 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中；为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好。如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。
