R8EF基本介绍
适用发射机型号
Radiolink R8EF 2.4G 八通道接收机, 适用于乐迪八通道遥控器T8FB,T8S,RC6GS V2,RC4GS V2，支持S-BUS，PPM和PWM三种信号同时输出。
信号输出类型
支持SBUS, PPM和PWM三种信号同时输出。
信号工作模式

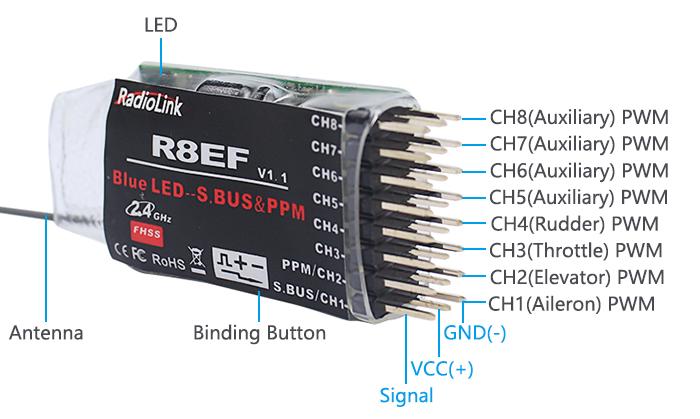

1. PWM信号工作模式
接收机指示灯为红色，输出8个通道的PWM信号。

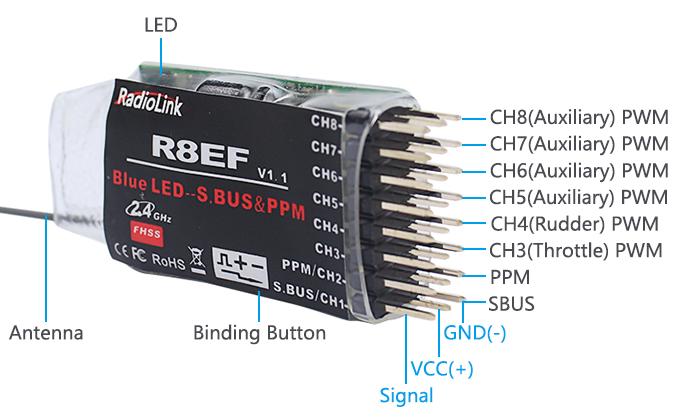

2. S-BUS/PPM信号工作模式
接收机指示灯为蓝色（紫灯），1通道输出S-BUS信号，2通道输出PPM信号，3-8通道输出对应的PWM信号，共计输出8个通道的信号。
信号切换
短按接收机侧面的（ID SET）开关两次（一秒内），完成R8EF的PWM信号和SBUS或者PPM信号的切换。
对码步骤
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R8EF接收机，必须要重新对码，否则接收机将无法正常使用。
① 将发射机和接收机放在一起，两者距离在50厘米左右。
② 打开遥控器电源开关使遥控器处于开机状态，再给接收机上电，R8EF接收机将寻找与之最近的的遥控器进行对码。
③ 按下接收机侧面的（ID SET）开关1 秒以上直至接收机指示灯开始闪烁便松开，当接收机指示灯停止闪烁变为常亮时，表示对码完成。
④ 如果对码操作后，接收指示灯仍然慢闪提示，表示对码失败，请重复上述操作。
温馨提示：在发射机和接收机连接电源的情况下，当接收机和发射机未对码成功时或者飞行时接收机丢失信号，接收机的指示灯会慢闪提示。
接收机的连接

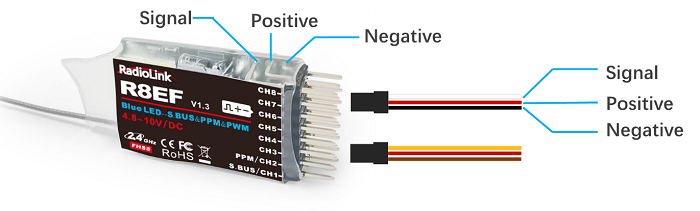

接收机的连接使用下图杜邦线，常见为白/红/黑色线或者黄/红/棕色线。两种舵机线都是浅色线为信号线，深色线为地线，中间为5V供电，三根线分别与接收机标签“
”相对应，连接舵机线时，信号线（浅色线）向上，地线朝下插入接收机对应的通道。
注意：乐迪接收机都设计有电子防反插功能，当舵机线插反时，接收机不工作，且不会因为杜邦线接反损坏。接收机所有通道的地线均并联在一起，接收机供电电压为4.8V-10V，务必注意当接收机使用单独的电池独立供电时，电池接反接收机不会损坏，但此时连接舵机，会导致舵机损坏。
接收机天线安装
① 尽量保证天线笔直，否则将会减小有效控制范围。
② 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
③ 天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
④ 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。在实际安装接收机的过程中。
⑤ 可以使用海绵或者是泡沫材料将其绕起来用以防震。
⑥ 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
⑦ 为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：连接程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控制。当电动机的动力电线连接于调速器时，或在发动机工作时不要执行连接程序，这时操作可能会导致严重伤害。
技术参数
① 通道数：8通道
② 工作电压：4.8-10V
③ 工作电流：30mA（输入电压5V）
④ 尺寸：41.5*21.5*11.5mm
⑤ 重量：7g
⑥ 分辨率：4096，每级0.5us高精度，让所有舵机静若止水
⑦ 距离：空中距离2000米，实际操控距离与飞行环境有关
