1. R6DS介绍基本介绍
2. 适用发射机型号

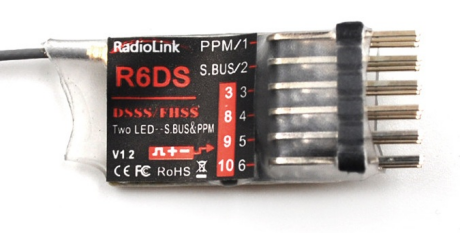

Radiolink R6DS 2.4G 六通道接收机，采用DSSS&FHSS双扩频抗干扰技术，适用于乐迪Radiolink发射机AT10II/AT10/AT9S Pro/AT9S/AT9.
3. 信号输出类型
支持SBUS, PPM和PWM三种信号同时输出。
4. 技术参数
1）通道数：红色指示灯时为6个PWM信号通道；
蓝色指示灯时，为SBUS/PPM&PWM信号模式，可扩展到10个通道。
2）最大输入电压：6V
3）工作电流：38-45mA（输入电压5V）

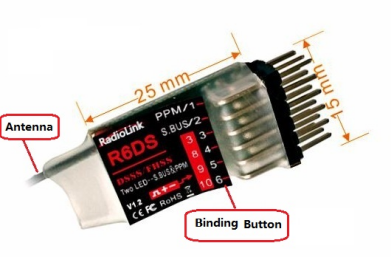

4）尺寸：长*宽=25*15mm
5）重量：3.4g
6）分辨率：业界最高分辨率4096，每级0.25us高精度，让所有舵机静若止水
7）遥控距离：空中距离600米，实际飞行距离随环境不同有所区别
5. 对码
每个发射机都有独立的ID 编码。开始使用设备前，接收机必须与发射机对码。对码完成后，ID编码则储存在接收机内，且不需要再次对码。当您购买了新的R6DS接收机，必须要重新对码，否则接收机将无法正常使用。
开发射机电源开关，给接收机通电。
① 将发射机和接收机放在一起，两者距离在50厘米左右。
② 打开遥控器电源开关使遥控器处于开机状态。
③ 给接收机通电，按下接收机侧面的（ID SET）开关1 秒以上直至接收机指示灯开始闪烁便松开，当接收机指示灯停止闪烁变为常亮时，表示对码完成。
如果对码没有成功，遥控器显示屏主界面上则不会出现信号显示，接收机红色指示灯也会慢闪提示。
6. 接收机天线安装
① 尽量保证天线笔直，否则将会减小有效控制范围。
② 大型的模型机可能会存在影响信号发射的金属部件，在这种情况下，天线应处于模型的两侧。这样在任何飞行姿态下都能保持拥有最佳的信号状态。
③ 天线应该尽可能远离金属导体和碳纤维，至少要有半英寸的距离，但不能过度弯曲。
④ 尽可能保持天线远离马达、电子调速器(ESC)和其他可能的干扰源。
⑤ 在实际安装接收机的过程中，可以使用海绵或者是泡沫材料将其绕起来用以防震。
⑥ 接收机包含一些高精度的电子零部件。因此在使用时，请小心轻放，防止剧烈震动或处于高温环境中。
⑦ 为了更好地保护接收机，用 R/C 专用泡沫或橡胶布等防震材料将其缠绕。为了防止接收机受潮，
⑧ 最好是将其放到塑料袋中并把袋口封好．如果有水分进入接收机，可能造成间歇性失控甚至完全失去控制。
⑨ 将接收机放入塑料袋还可以防止燃料以及残渣进入机身。
警告：对码程序完成以后，请将发射机关机再开机，则程序生效，以确认接收机确实与发射机连接正常并受发射机的控 制。当电机的动力电线连接于调速器时，或在电机工作时不要执行连接程序，这时操作可能会导致严重伤害。
7. 信号工作模式

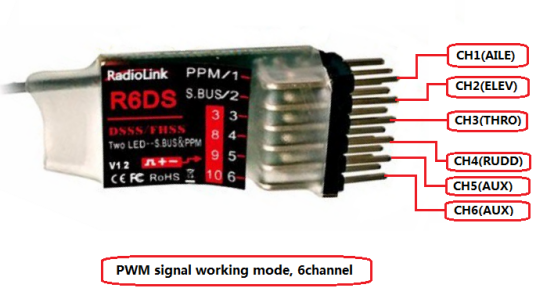

PWM 信号模式：接收机指示灯为红色，R6DS 输出6个通道的普通 PWM 信号；

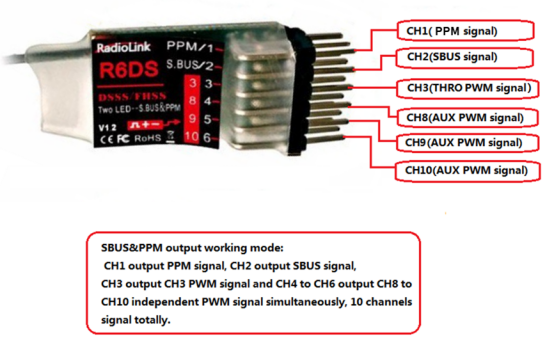

SBUS/PPM&PWM信号模式： 接收机指示灯为蓝色，R6DS的1通道输出PPM信号，2通道输出SBUS信号，3通道输出单独3通PWM信号，SBUS/PPM&PWM信号模式下直升机也能正常使用，4-6通道输出原有8-10通道独立PWM信号，共10个通道信号输出。
8 . SBUS,PPM和PWM信号切换
短按接收机侧面的（ID SET）开关两次（一秒内），完成R6DS普通PWM或SBUS&PPM信号切换。
